Прилад для креслення кривих типу конхоїд

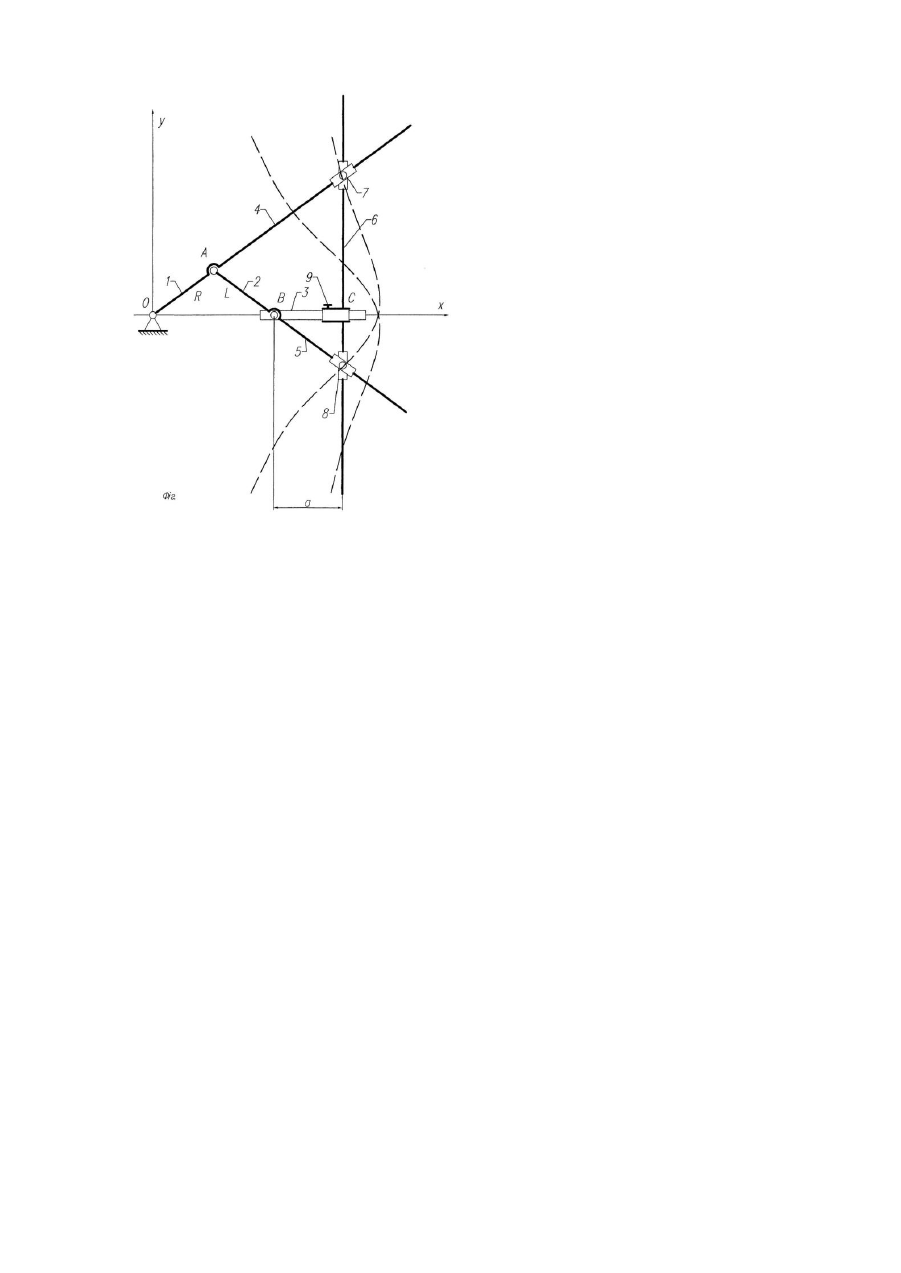

Винахід відноситься до креслярських приладів, зокрема для креслення кривих типу конхоїд, і може бути використаний для креслярських робіт, а також в учбовому процесі у ВУЗах. Відомі прилади для креслення кривих, що мають кривошипно-шатунний механізм з додатковими ланками, зв'язаний з кривошипом і шатуном (див. авт. свід. №№1100150, 648452, 630096). В цих приладах кривошип подовжується за рахунок жорстко пов'язаної з ним куліси, а на шатуні встановлюється кутовий важіль, в перетині якого з кулісою знаходиться маркер. Ці прилади дозволяють креслити деякі криві 4-го порядку, наприклад, овали Мюнгера (а.с. №630096), хрестоподібну криву (а.с. №648452) та більш високих порядків (а.с. №1100150), проте вони не можуть бути використані для креслення кривих типу конхоїд та кривих, що є центроїдами крвошипно-повзунного механізму. Найбільш близькими по конструкції до механізму, що пропонується є "Кулісний механізм Артоболевського для відтворення центроїд кривошипно-повзунного механізму", що містить кривошипно-повзунний механізм з кривошипом, подовженим за рахунок пов'язаної з ним куліси (див. книгу І.І.Артоболевський "Механізми в сучасній техніці", т.2, М.,1971р., стор. 275, №1244). На повзуні цього механізму закріплена вертикальна траверса, в перетині якої з кулісою розміщено маркер. Діапазон кривих, що креслить запропонований прилад обмежений кресленням центроїд кривошипноповзунного механізму, прилад не забезпечує креслення кривих, типу конхоїд. Задачею винаходу є розширення діапазону креслення кривих типу конхоїд (конхоїди Никомеда та конхоїд Кюльпа). Поставлена задача вирішується тим, що відомий прилад, що містить кривошипно-шатунний механізм з кулісою, зв'язаною з кривошипом, і траверсу, встановлену на повзуні, має другу к улісу, жорстко пов'язану з шатуном, і подовженим повзуном, на якому закріплено двоплечу траверсу з можливістю перестановки та фіксації, в перетині якої з кулісами розміщені два маркери. Таке виконання приладу дозволяє окрім креслення центроїд кривошипно-шатунного механізму, креслити також і криві типу конхоїд, тобто забезпечує досягнення поставленої мети. На фіг.1 зображена кінематична схема приладу. Прилад містить кривошипно-шатунний механізм, що складається з кривошипа 1, шатуна 2 і повзуна 3, та має дві куліси 4 і 5, зв'язані відповідно з кривошипом і шатуном, і двоплечою траверсою 6, в перетині якої з кулісами 4 і 5 встановлені маркери 7 і 8. Повзун 3 виконано подовженим, а траверса 6 має два плеча з кулісними прорізями і виконана переставною з можливістю перестановки та фіксації на повзуні 3 за допомогою фіксуючого гвинта 9. Прилад працює таким чином. При повороті кривошипа 1 разом з кулісою 4, повзун 3 разом з траверсою 6 переміщується по направляючої вздовж осі ОХ. При цьому маркер 7, встановлений в перетині траверси 6 з кулісою 4, викреслює сімейство конхоїдальних кривих типу [ ] 2Rx( x - a) = x 2 + y 2 l 2 - R 2 - (x - a ) 2 а маркер 8, встановлений в перетині траверси 6 з кулісою 5, креслить інше сімейство конхоїдальних кривих виду [ ] 2 fl (x - a ) = a 2 + y 2 R 2 - l 2 - ( x - a )2 Налаштування приладу на креслення різних кривих цієї родини здійснюється регулюванням і встановленням параметрів: R - довжина кривошипа ОА; І - довжина шатуна А В; а - відстань ВС від траверси до шарніра В. Якщо встановити a = 0, тобто закріпити траверсу 6 над шарніром В, то маркер 7 буде креслити центроїду кривошипно-повзунного механізму (кривошип 1, шатун 2, повзун 3) за рівнянням : 4R2x4=(x2+y2).(l2-R2-x2) 2. Якщо встановити рівними довжини кривошипа і шатуна, тобто І=R, то маркер буде креслити криві 4-го порядку a 4R2x2=(x2+y2)(x-a)2 або r = + 2R, , cos j відомі під назвою конхоїд Нікомеда, а маркер 8 - криві 4-го порядку (x-a)2(a2+y2)=4a2R2, відомі під назвою конхоїд Кюльпа. Таким чином, при простоті конструкції прилад забезпечує креслення широкого діапазону кривих, в тому числі центроїд кривошипно-повзунного механізму і кривих типа конхоїд.
