Розчинозмішувач

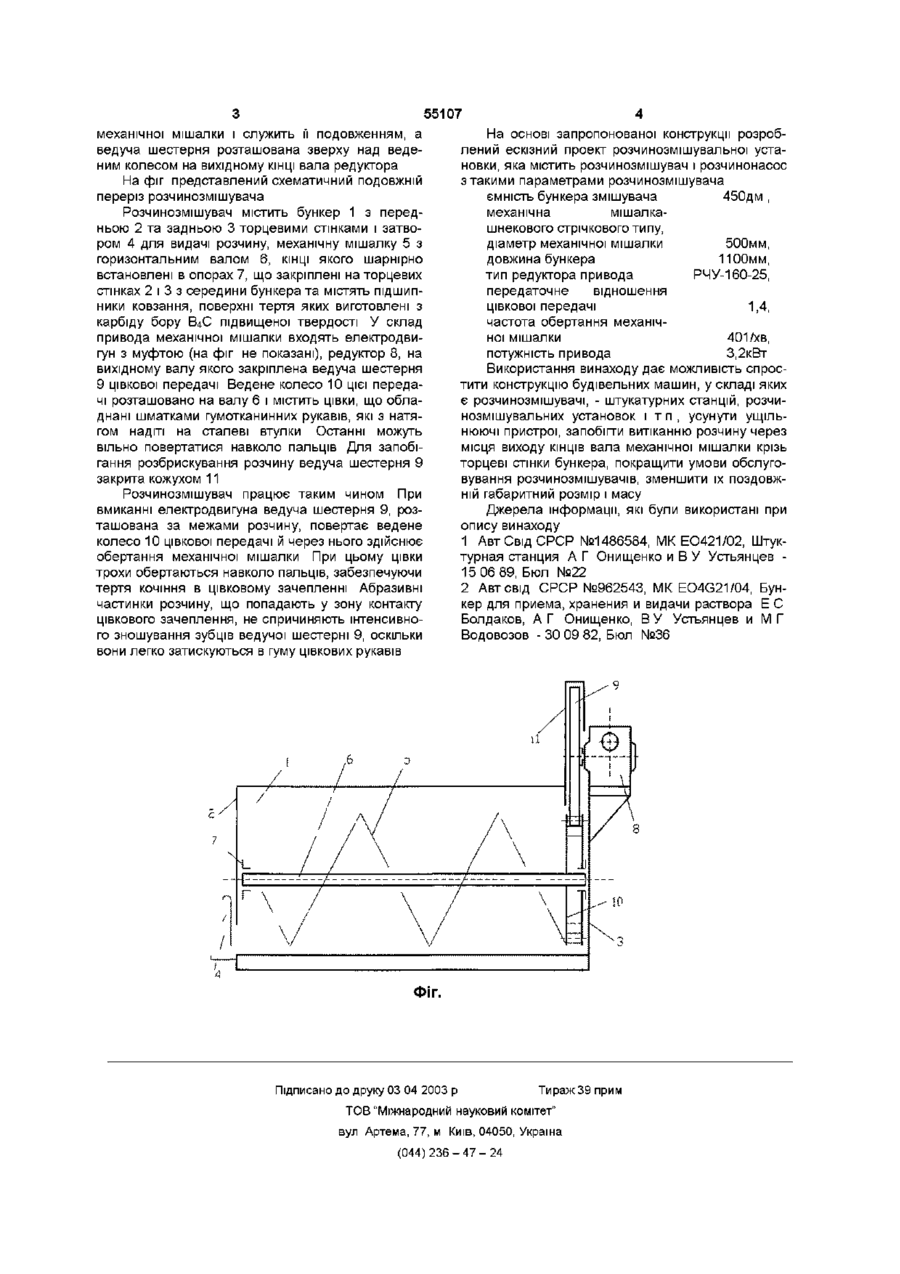

Розчинозмішувач, який містить бункер, механічну мішалку з горизонтальним валом, дві ПІДШИПНИКОВІ опори вала, привід механічної Винахід відноситься до розчинозмішувальної техніки і може використовуватися у будівництві та промисловості будівельних матеріалів Відома штукатурна станція [1], механічна мішалка якої має горизонтально розташований вал Обидва КІНЦІ цього вала обпираються на підшипники кочіння, винесені за межі бункера Для запобігання витоків розчину через місця виходу КІНЦІВ вала крізь торцеві стінки бункера в цих місцях передбачаються ущільнення з підтискними буксами Недоліки конструкції механічної мішалки з виносними підшипниковими опорами полягають у тому, що ущільнення, що працюють в умовах абразивного середовища, швидко виходять з ладу і тому часто потребують підтискування та заміни ущільнюючих елементів Крім того, виносні опори суттєво збільшують подовжній габаритний розмір розчинозмішувача та його масу Але якщо виліт опор вала зменшити, то обслуговування ущільнень стає вкрай незручним або неможливим З метою зменшення подовжнього габариту розчинозмішувача в останні роки привідний кінець вала закріплюють без підшипникової опори, безпосередньо на вихідному валу редуктора за допомогою жорсткої втулочної муфти [2] Цей прийом дає можливість усунути одну підшипникову опору, спростити конструкцію з'єднання валів механічної мішалки й редуктора привода, але не усуває ущільнюючих пристроїв Залишається також збільшений подовжній габарит механічної мішалки В основу винаходу поставлена задача спро мішалки, який відрізняється тим, що обидві ПІДШИПНИКОВІ опори вала розташовані всередині бункера й обладнані підшипниками ковзання, поверхні тертя яких виконані з матеріалу підвищеної твердості (наприклад, з карбіду бору В4С), здатному працювати в абразивному середовищі будівельних розчинів, причому привід механічної мішалки являє собою цевкову передачу, ведене колесо якої закріплено на одному з торців механічної мішалки, а ведуча шестірня розташована на валу редуктора зверху над веденим колесом щення конструкції механічної мішалки та м привода, покращення обслуговування розчинозмішувача шляхом розташування підшипникових опор вала механічної мішалки в середині бункера і заміни ПІДШИПНИКІВ кочіння на підшипники ковзання, поверхні тертя яких виконані з матеріалу підвищеної твердості (наприклад, з карбиду бору В4С), здатному працювати в абразивному середовищі будівельних розчинів, причому привід механічної мішалки являє собою цівкову передачу, ведене колесо якої закріплене на одному з торців механічної мішалки, а ведуча шестерня розташована на вихідному валу редуктора зверху над веденим колесом Можливість заміни ПІДШИПНИКІВ КОЧІННЯ на підшипники ковзання, які можна розташовувати безпосередньо в абразивному середовищі, з'явилася після того, як у Харківському науководослідному фізико-технічному інституті були створені підшипники ковзання зі втулками з нержавіючої сталі, на поверхнях тертя яких нанесений дуже твердий та зносостійкий шар карбіду бору Якщо обидва КІНЦІ вала механічної мішалки не виходять за межі бункера, то зникає необхідність у застосуванні ущільнень, спрощуються конструкції опор вала, суттєво зменшується подовжній габарит розчинозмішувача та його маса, підвищується герметичність бункера, але виникає питання - як здійснювати обертання механічної мішалки Для цієї мети пропонується використовувати цівкову передачу, ведене колесо якої закріплене на валу ю ю 55107 механічної мішалки і служить її подовженням, а ведуча шестерня розташована зверху над веденим колесом на вихідному КІНЦІ вала редуктора На фіг представлений схематичний подовжній переріз розчинозмішувача Розчинозмішувач містить бункер 1 з передньою 2 та задньою 3 торцевими стінками і затвором 4 для видачі розчину, механічну мішалку 5 з горизонтальним валом 6, КІНЦІ ЯКОГО шарнірно встановлені в опорах 7, що закріплені на торцевих стінках 2 і 3 з середини бункера та містять підшипники ковзання, поверхні тертя яких виготовлені з карбіду бору В4С підвищеної твердості У склад привода механічної мішалки входять електродвигун з муфтою (на фіг не показані), редуктор 8, на вихідному валу якого закріплена ведуча шестерня 9 цівкової передачі Ведене колесо 10 цієї передачі розташовано на валу 6 і містить цівки, що обладнані шматками гумотканинних рукавів, які з натягом надіті на сталеві втулки Останні можуть вільно повертатися навколо пальців Для запобігання розбрискування розчину ведуча шестерня 9 закрита кожухом 11 Розчинозмішувач працює таким чином При вмиканні електродвигуна ведуча шестерня 9, розташована за межами розчину, повертає ведене колесо 10 цівкової передачі й через нього здійснює обертання механічної мішалки При цьому цівки трохи обертаються навколо пальців, забезпечуючи тертя кочіння в цівковому зачепленні Абразивні частинки розчину, що попадають у зону контакту цівкового зачеплення, не спричиняють інтенсивного зношування зубців ведучої шестерні 9, оскільки вони легко затискуються в гуму цівкових рукавів На основі запропонованої конструкції розроблений ескізний проект розчинозмішувальної установки, яка містить розчинозмішувач і розчинонасос з такими параметрами розчинозмішувача ємність бункера змішувача 450дм , механічна мішалкашнекового стрічкового типу, діаметр механічної мішалки 500мм, довжина бункера 1100мм, тип редуктора привода РЧУ-160-25, передаточне відношення цівкової передачі 1,4, частота обертання механічної мішалки 401/хв, потужність привода 3,2кВт Використання винаходу дає можливість спростити конструкцію будівельних машин, у складі яких є розчинозмішувачі, - штукатурних станцій, розчинозмішувальних установок і т п , усунути ущільнюючі пристрої, запобігти витіканню розчину через місця виходу КІНЦІВ вала механічної мішалки крізь торцеві стінки бункера, покращити умови обслуговування розчинозмішувачів, зменшити їх поздовжній габаритний розмір і масу Джерела інформації, які були використані при опису винаходу 1 АвтСвід СРСР №1486584, МК ЕО421/02, Штуктурная станция А Г Онищенко и В У Устьянцев 15 06 89, Бюл №22 2 Автсвід СРСР №962543, МК EO4G21/04, Бункер для приема, хранения и видачи раствора Е С Болдаков, А Г Онищенко, В У Устьянцев и М Г Водовозов - ЗО 09 82, Бюл №36 ФІГ. Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
