Спосіб подрібнення крихких кускових матеріалів

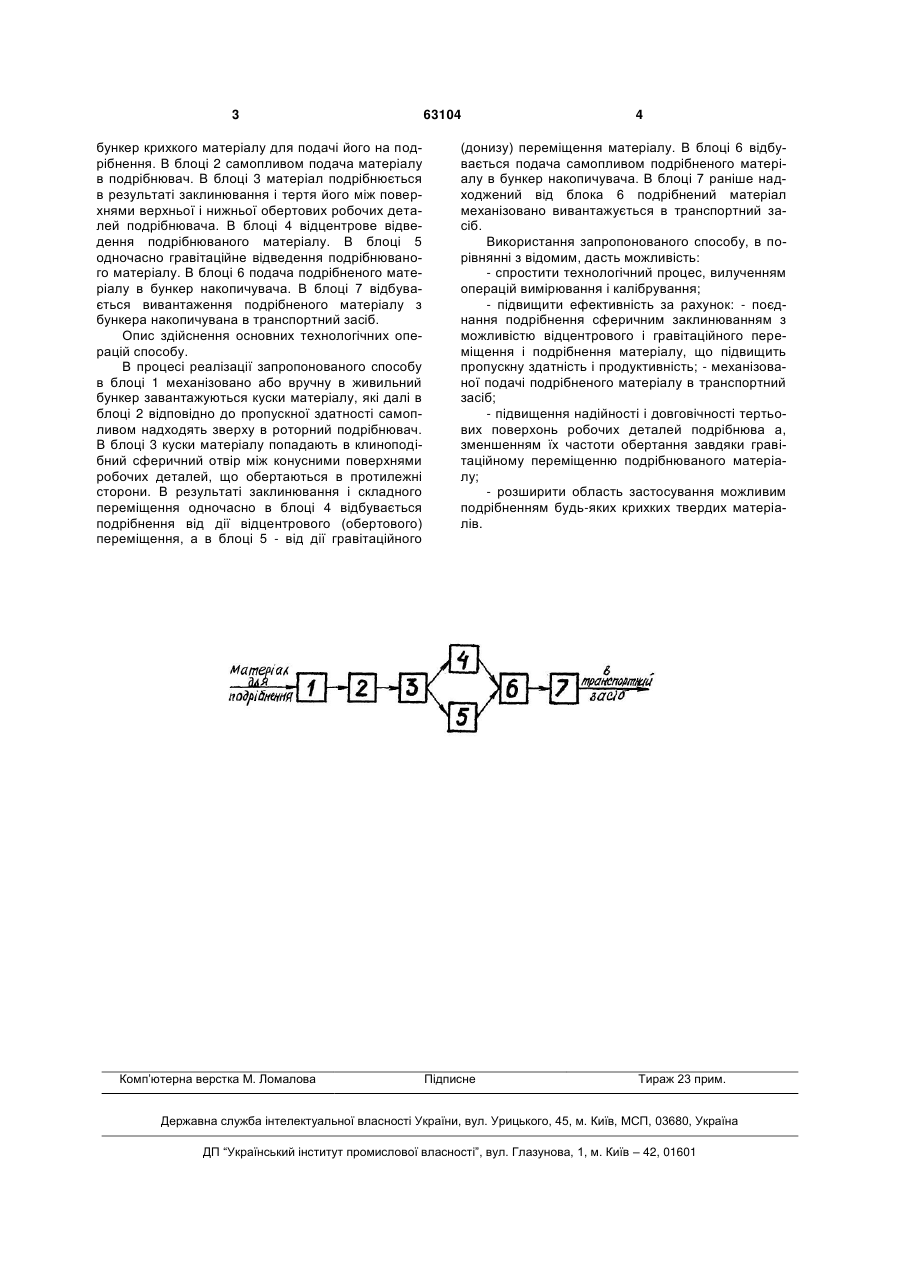

Спосіб подрібнення крихких кускових матеріалів, що включає завантаження їх у живильний бункер, вимірювання кількості матеріалів в ньому, калібрування до меншої фракції, подрібнення її площинним тертям і відцентрового відведення подрібненого матеріалу з подрібнювача в накопичувач, який відрізняється тим, що подрібнення здійснюється сферичним заклинюванням і тертям з одночасним відцентровим і гравітаційним відведенням подрібненого матеріалу в накопичувач, а звідти механізовано - в транспортні засоби. (19) (21) u201103021 (22) 15.03.2011 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) ТИМОЧКО БОГДАН МИХАЙЛОВИЧ, СТРИНАДКО МИРОСЛАВ ТАНАСІЙОВИЧ, БОЖОК АРКАДІЙ МИХАЙЛОВИЧ (73) ТИМОЧКО БОГДАН МИХАЙЛОВИЧ, СТРИНАДКО МИРОСЛАВ ТАНАСІЙОВИЧ, БОЖОК АРКАДІЙ МИХАЙЛОВИЧ 3 бункер крихкого матеріалу для подачі його на подрібнення. В блоці 2 самопливом подача матеріалу в подрібнювач. В блоці 3 матеріал подрібнюється в результаті заклинювання і тертя його між поверхнями верхньої і нижньої обертових робочих деталей подрібнювача. В блоці 4 відцентрове відведення подрібнюваного матеріалу. В блоці 5 одночасно гравітаційне відведення подрібнюваного матеріалу. В блоці 6 подача подрібненого матеріалу в бункер накопичувача. В блоці 7 відбувається вивантаження подрібненого матеріалу з бункера накопичувана в транспортний засіб. Опис здійснення основних технологічних операцій способу. В процесі реалізації запропонованого способу в блоці 1 механізовано або вручну в живильний бункер завантажуються куски матеріалу, які далі в блоці 2 відповідно до пропускної здатності самопливом надходять зверху в роторний подрібнювач. В блоці 3 куски матеріалу попадають в клиноподібний сферичний отвір між конусними поверхнями робочих деталей, що обертаються в протилежні сторони. В результаті заклинювання і складного переміщення одночасно в блоці 4 відбувається подрібнення від дії відцентрового (обертового) переміщення, а в блоці 5 - від дії гравітаційного Комп’ютерна верстка М. Ломалова 63104 4 (донизу) переміщення матеріалу. В блоці 6 відбувається подача самопливом подрібненого матеріалу в бункер накопичувача. В блоці 7 раніше надходжений від блока 6 подрібнений матеріал механізовано вивантажується в транспортний засіб. Використання запропонованого способу, в порівнянні з відомим, дасть можливість: - спростити технологічний процес, вилученням операцій вимірювання і калібрування; - підвищити ефективність за рахунок: - поєднання подрібнення сферичним заклинюванням з можливістю відцентрового і гравітаційного переміщення і подрібнення матеріалу, що підвищить пропускну здатність і продуктивність; - механізованої подачі подрібненого матеріалу в транспортний засіб; - підвищення надійності і довговічності тертьових поверхонь робочих деталей подрібнюва а, зменшенням їх частоти обертання завдяки гравітаційному переміщенню подрібнюваного матеріалу; - розширити область застосування можливим подрібненням будь-яких крихких твердих матеріалів. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
