Пристрій для подрібнення матеріалів
Номер патенту: 62350
Опубліковано: 25.08.2011
Автори: Волчко Анатолій Іванович, Юхно Михайло Іванович, Пермякова Юлія Володимирівна
Формула / Реферат
Пристрій для подрібнення матеріалів, що містить корпус, ротор з ножами, калібрувальну решітку з регульованими отворами, завантажувальний та вивантажувальний бункери, який відрізняється тим, що в завантажувальному бункері розташовані напрямні, привідні циліндричні та зубчасті валики і дискові ножі.
Текст

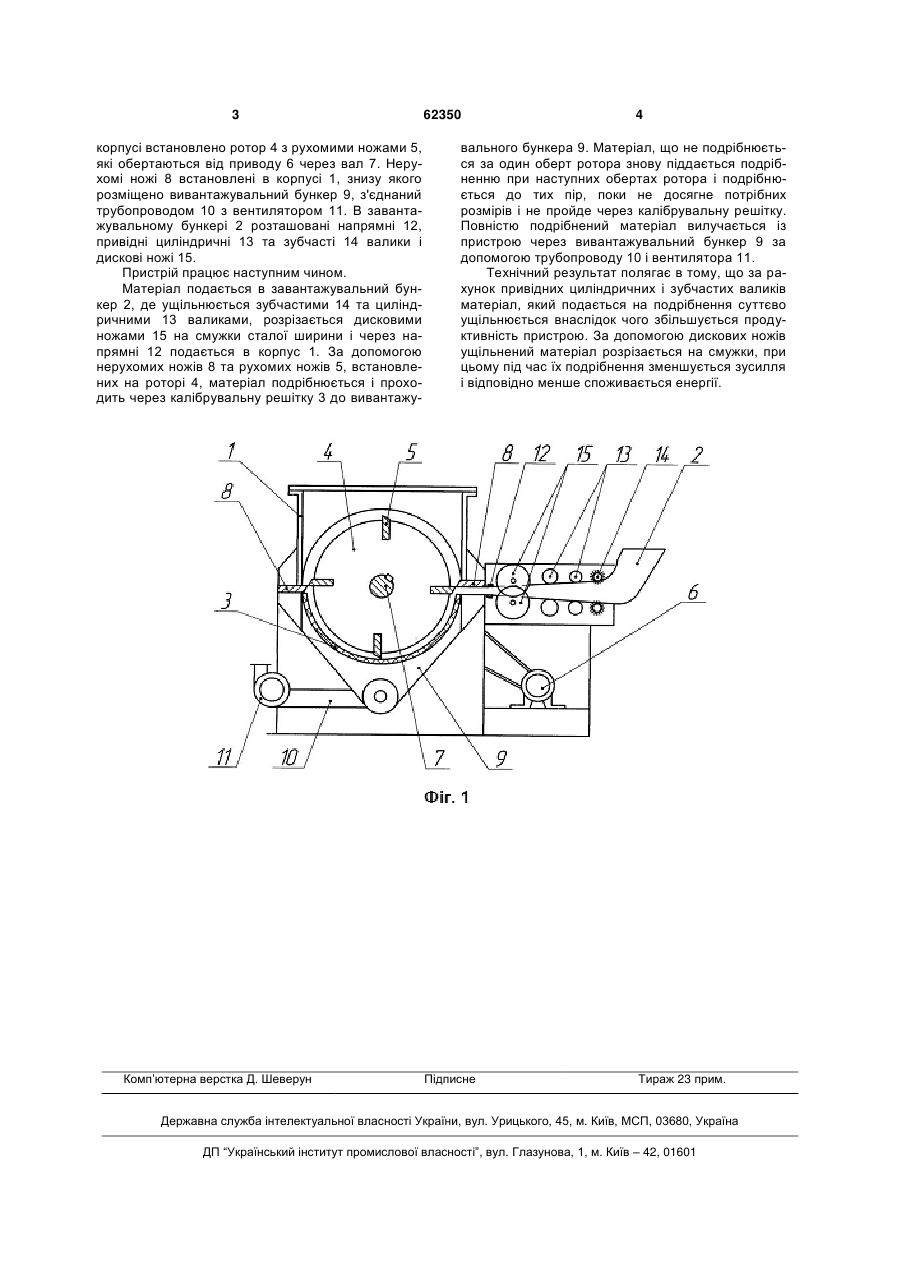

Пристрій для подрібнення матеріалів, що містить корпус, ротор з ножами, калібрувальну решітку з регульованими отворами, завантажувальний та вивантажувальний бункери, який відрізняється тим, що в завантажувальному бункері розташовані напрямні, привідні циліндричні та зубчасті валики і дискові ножі. (19) (21) u201101168 (22) 02.02.2011 (24) 25.08.2011 (46) 25.08.2011, Бюл.№ 16, 2011 р. (72) ВОЛЧКО АНАТОЛІЙ ІВАНОВИЧ, ЮХНО МИХАЙЛО ІВАНОВИЧ, ПЕРМЯКОВА ЮЛІЯ ВОЛОДИМИРІВНА (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ХАРЧОВИХ ТЕХНОЛОГІЙ 3 корпусі встановлено ротор 4 з рухомими ножами 5, які обертаються від приводу 6 через вал 7. Нерухомі ножі 8 встановлені в корпусі 1, знизу якого розміщено вивантажувальний бункер 9, з'єднаний трубопроводом 10 з вентилятором 11. В завантажувальному бункері 2 розташовані напрямні 12, привідні циліндричні 13 та зубчасті 14 валики і дискові ножі 15. Пристрій працює наступним чином. Матеріал подається в завантажувальний бункер 2, де ущільнюється зубчастими 14 та циліндричними 13 валиками, розрізається дисковими ножами 15 на смужки сталої ширини і через напрямні 12 подається в корпус 1. За допомогою нерухомих ножів 8 та рухомих ножів 5, встановлених на роторі 4, матеріал подрібнюється і проходить через калібрувальну решітку 3 до вивантажу Комп’ютерна верстка Д. Шеверун 62350 4 вального бункера 9. Матеріал, що не подрібнюється за один оберт ротора знову піддається подрібненню при наступних обертах ротора і подрібнюється до тих пір, поки не досягне потрібних розмірів і не пройде через калібрувальну решітку. Повністю подрібнений матеріал вилучається із пристрою через вивантажувальний бункер 9 за допомогою трубопроводу 10 і вентилятора 11. Технічний результат полягає в тому, що за рахунок привідних циліндричних і зубчастих валиків матеріал, який подається на подрібнення суттєво ущільнюється внаслідок чого збільшується продуктивність пристрою. За допомогою дискових ножів ущільнений матеріал розрізається на смужки, при цьому під час їх подрібнення зменшується зусилля і відповідно менше споживається енергії. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for grinding materials
Автори англійськоюVolchko Anatolii Ivanovych, Yukhno Mykhailo Ivanovych, Permiakova Yulia Volodymyrivna
Назва патенту російськоюУстройство для измельчения материалов
Автори російськоюВолчко Анатолий Иванович, Юхно Михаил Иванович, Пермякова Юлия Владимировна
МПК / Мітки
МПК: B02C 18/06
Мітки: матеріалів, подрібнення, пристрій
