Пристрій для подрібнення матеріалів

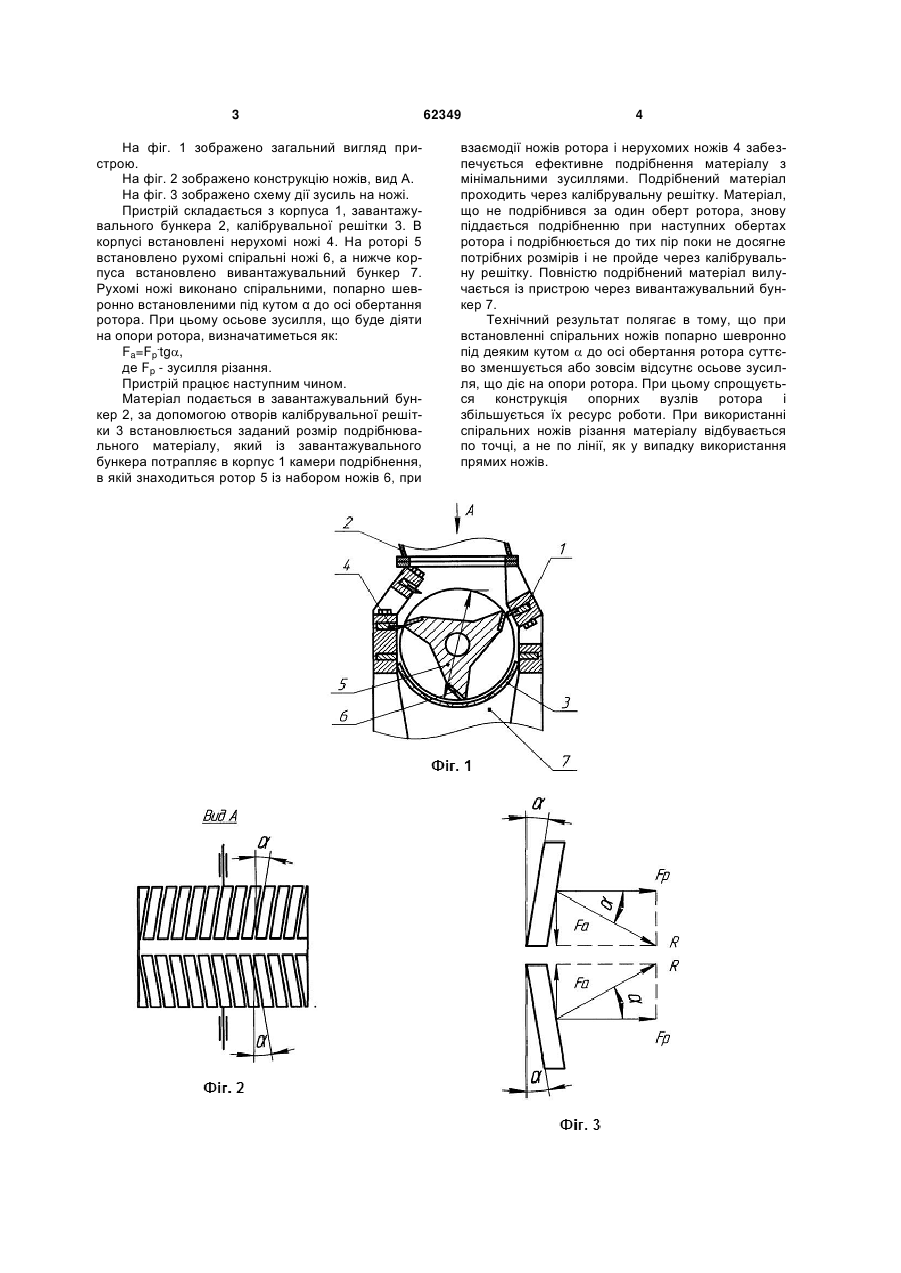

Пристрій для подрібнення матеріалів, що містить корпус, ротор з ножами, калібрувальну решітку з регулювальними отворами, завантажувальний та вивантажувальний бункери, який відрізняється тим, що робочі поверхні рухомих ножів виконано спіральними, встановленими попарно шевронно під кутом α до осі обертання ротора. (19) (21) u201101167 (22) 02.02.2011 (24) 25.08.2011 (46) 25.08.2011, Бюл.№ 16, 2011 р. (72) ВОЛЧКО АНАТОЛІЙ ІВАНОВИЧ, ЮХНО МИХАЙЛО ІВАНОВИЧ, ПЕРМЯКОВА ЮЛІЯ ВОЛОДИМИРІВНА (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ХАРЧОВИХ ТЕХНОЛОГІЙ 3 На фіг. 1 зображено загальний вигляд пристрою. На фіг. 2 зображено конструкцію ножів, вид А. На фіг. 3 зображено схему дії зусиль на ножі. Пристрій складається з корпуса 1, завантажувального бункера 2, калібрувальної решітки 3. В корпусі встановлені нерухомі ножі 4. На роторі 5 встановлено рухомі спіральні ножі 6, а нижче корпуса встановлено вивантажувальний бункер 7. Рухомі ножі виконано спіральними, попарно шевронно встановленими під кутом α до осі обертання ротора. При цьому осьове зусилля, що буде діяти на опори ротора, визначатиметься як: . Fa=Fp tg, де Fp - зусилля різання. Пристрій працює наступним чином. Матеріал подається в завантажувальний бункер 2, за допомогою отворів калібрувальної решітки 3 встановлюється заданий розмір подрібнювального матеріалу, який із завантажувального бункера потрапляє в корпус 1 камери подрібнення, в якій знаходиться ротор 5 із набором ножів 6, при 62349 4 взаємодії ножів ротора і нерухомих ножів 4 забезпечується ефективне подрібнення матеріалу з мінімальними зусиллями. Подрібнений матеріал проходить через калібрувальну решітку. Матеріал, що не подрібнився за один оберт ротора, знову піддається подрібненню при наступних обертах ротора і подрібнюється до тих пір поки не досягне потрібних розмірів і не пройде через калібрувальну решітку. Повністю подрібнений матеріал вилучається із пристрою через вивантажувальний бункер 7. Технічний результат полягає в тому, що при встановленні спіральних ножів попарно шевронно під деяким кутом  до осі обертання ротора суттєво зменшується або зовсім відсутнє осьове зусилля, що діє на опори ротора. При цьому спрощується конструкція опорних вузлів ротора і збільшується їх ресурс роботи. При використанні спіральних ножів різання матеріалу відбувається по точці, а не по лінії, як у випадку використання прямих ножів. 5 Комп’ютерна верстка Д. Шеверун 62349 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
