Спосіб контролю обсягу водовідливу із глибоких вертикальних стовбурів
Номер патенту: 63223
Опубліковано: 26.09.2011
Формула / Реферат
Спосіб контролю обсягу водовідливу із глибоких вертикальних стовбурів, який полягає у бурінні навколо стовбура ін'єкційних свердловин, в які помпується тампонажний розчин, який відрізняється тим, що водоізоляцію обводнених порід здійснюють через п'ять вертикальних ін'єкційних свердловин, пробурених навколо стовбура на усю його глибину і розташованих у формі "конверта".
Текст

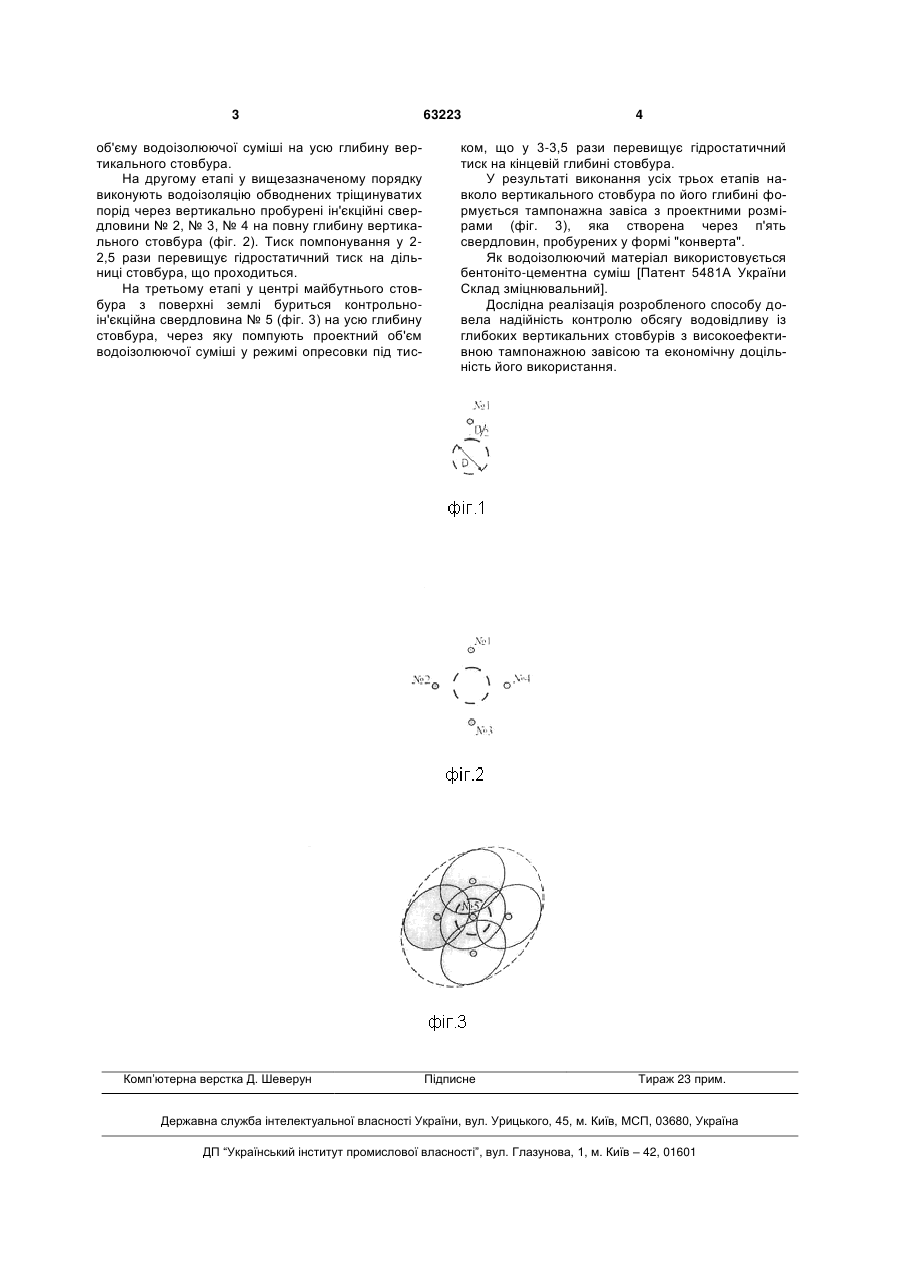

Спосіб контролю обсягу водовідливу із глибоких вертикальних стовбурів, який полягає у бурінні навколо стовбура ін'єкційних свердловин, в які помпується тампонажний розчин, який відрізняється тим, що водоізоляцію обводнених порід здійснюють через п'ять вертикальних ін'єкційних свердловин, пробурених навколо стовбура на усю його глибину і розташованих у формі "конверта". (19) (21) u201110350 (22) 25.08.2011 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) ДЄНЬГІН АНАТОЛІЙ ПЕТРОВИЧ, СПИЧАК ЮРІЙ МИКОЛАЙОВИЧ (73) ДЄНЬГІН АНАТОЛІЙ ПЕТРОВИЧ, СПИЧАК ЮРІЙ МИКОЛАЙОВИЧ 3 об'єму водоізолюючої суміші на усю глибину вертикального стовбура. На другому етапі у вищезазначеному порядку виконують водоізоляцію обводнених тріщинуватих порід через вертикально пробурені ін'єкційні свердловини № 2, № 3, № 4 на повну глибину вертикального стовбура (фіг. 2). Тиск помпонування у 22,5 рази перевищує гідростатичний тиск на дільниці стовбура, що проходиться. На третьому етапі у центрі майбутнього стовбура з поверхні землі буриться контрольноін'єкційна свердловина № 5 (фіг. 3) на усю глибину стовбура, через яку помпують проектний об'єм водоізолюючої суміші у режимі опресовки під тис Комп’ютерна верстка Д. Шеверун 63223 4 ком, що у 3-3,5 рази перевищує гідростатичний тиск на кінцевій глибині стовбура. У результаті виконання усіх трьох етапів навколо вертикального стовбура по його глибині формується тампонажна завіса з проектними розмірами (фіг. 3), яка створена через п'ять свердловин, пробурених у формі "конверта". Як водоізолюючий матеріал використовується бентоніто-цементна суміш [Патент 5481А України Склад зміцнювальний]. Дослідна реалізація розробленого способу довела надійність контролю обсягу водовідливу із глибоких вертикальних стовбурів з високоефективною тампонажною завісою та економічну доцільність його використання. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for control of volume of water discharge from deep vertical shafts
Автори англійськоюDenhin Anatolii Petrovych, Spichak Yurii Mykolaiovych
Назва патенту російськоюСпособ контроля объема водоотлива из глубоких вертикальных стволов
Автори російськоюДеньгин Анатолий Петрович, Спичак Юрий Николаевич
МПК / Мітки
МПК: E21D 11/38
Мітки: стовбурів, водовідливу, глибоких, контролю, вертикальних, обсягу, спосіб
