Каркас споруди для основ, які деформуються

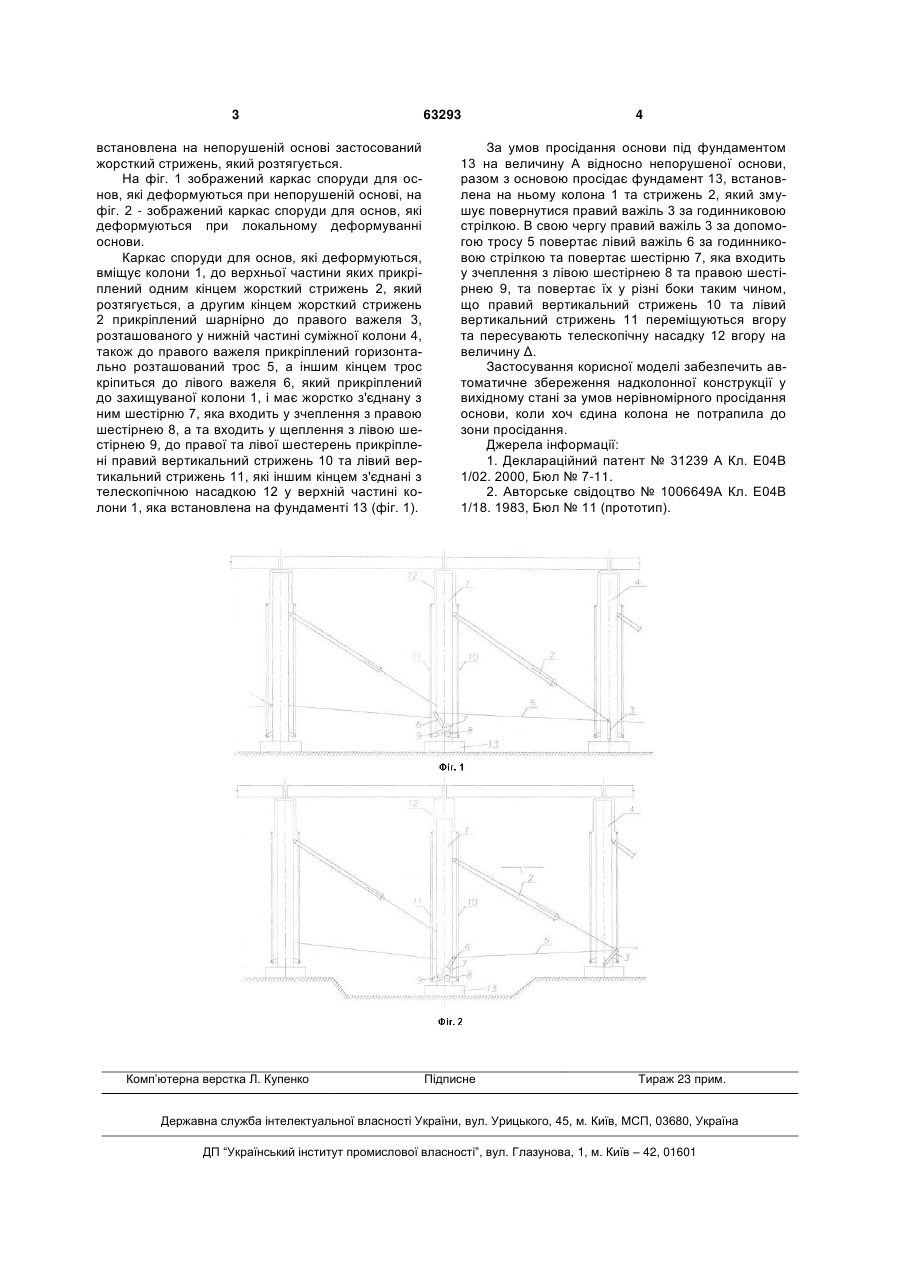

1. Каркас споруди для основ, які деформуються, який вміщує фундаменти, встановлені на їх колони, кожна колона має телескопічну насадку у верхній частині, зв'язки, які розташовані поміж колонами, який відрізняється тим, що до верхньої частини колони прикріплений одним кінцем жорсткий стрижень, який розтягується, а другим кінцем жорсткий стрижень прикріплений шарнірно до правого важеля, розташованого у нижній частині 3 встановлена на непорушеній основі застосований жорсткий стрижень, який розтягується. На фіг. 1 зображений каркас споруди для основ, які деформуються при непорушеній основі, на фіг. 2 - зображений каркас споруди для основ, які деформуються при локальному деформуванні основи. Каркас споруди для основ, які деформуються, вміщує колони 1, до верхньої частини яких прикріплений одним кінцем жорсткий стрижень 2, який розтягується, а другим кінцем жорсткий стрижень 2 прикріплений шарнірно до правого важеля 3, розташованого у нижній частині суміжної колони 4, також до правого важеля прикріплений горизонтально розташований трос 5, а іншим кінцем трос кріпиться до лівого важеля 6, який прикріплений до захищуваної колони 1, і має жорстко з'єднану з ним шестірню 7, яка входить у зчеплення з правою шестірнею 8, а та входить у щеплення з лівою шестірнею 9, до правої та лівої шестерень прикріплені правий вертикальний стрижень 10 та лівий вертикальний стрижень 11, які іншим кінцем з'єднані з телескопічною насадкою 12 у верхній частині колони 1, яка встановлена на фундаменті 13 (фіг. 1). Комп’ютерна верстка Л. Купенко 63293 4 За умов просідання основи під фундаментом 13 на величину А відносно непорушеної основи, разом з основою просідає фундамент 13, встановлена на ньому колона 1 та стрижень 2, який змушує повернутися правий важіль 3 за годинниковою стрілкою. В свою чергу правий важіль 3 за допомогою тросу 5 повертає лівий важіль 6 за годинниковою стрілкою та повертає шестірню 7, яка входить у зчеплення з лівою шестірнею 8 та правою шестірнею 9, та повертає їх у різні боки таким чином, що правий вертикальний стрижень 10 та лівий вертикальний стрижень 11 переміщуються вгору та пересувають телескопічну насадку 12 вгору на величину Δ. Застосування корисної моделі забезпечить автоматичне збереження надколонної конструкції у вихідному стані за умов нерівномірного просідання основи, коли хоч єдина колона не потрапила до зони просідання. Джерела інформації: 1. Деклараційний патент № 31239 А Кл. Е04В 1/02. 2000, Бюл № 7-11. 2. Авторське свідоцтво № 1006649А Кл. Е04В 1/18. 1983, Бюл № 11 (прототип). Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
