Каркас будинку, споруди, які зведені на просідаючих основах
Номер патенту: 40302
Опубліковано: 25.03.2009
Автори: Віноградов Володимир Миколайович, Петраков Олександр Олександрович, Кухар Ганна Володимирівна
Формула / Реферат
Каркас будинку, споруди, які зведені на просідаючій основі, що містить подовжні та поперечні ряди колон, встановлені на фундаментах, надколонну конструкцію та пристрій для перерозподілення навантаження від просідаючої колони на суміжні колони подовжнього ряду, який відрізняється тим, що пристрій для перерозподілення навантаження від просідаючої колони на суміжні колони подовжнього ряду має два зубчатих колеса, нижнє зубчате колесо з'єднане рухомо в осі А з одним кінцем стрижня , який в свою чергу іншим кінцем з'єднаний нерухомо з горизонтальним стрижнем, також до нижнього зубчатого колеса кріпиться нерухомо одним кінцем нахилений трос, інший кінець якого з'єднаний з коромислом, яке в свою чергу по осі С з'єднане рухомо з телескопічною насадкою, а іншим кінцем діє на штифт, який з'єднаний з просідаючою колоною, верхнє зубчате колесо з'єднане рухомо в осі В з одним кінцем горизонтального стрижня, а інший кінець кріпиться з суміжною непросідаючою колоною, також до верхнього зубчатого колеса нерухомо кріпиться трос одним кінцем, а іншим - до просідаючого фундамента.
Текст

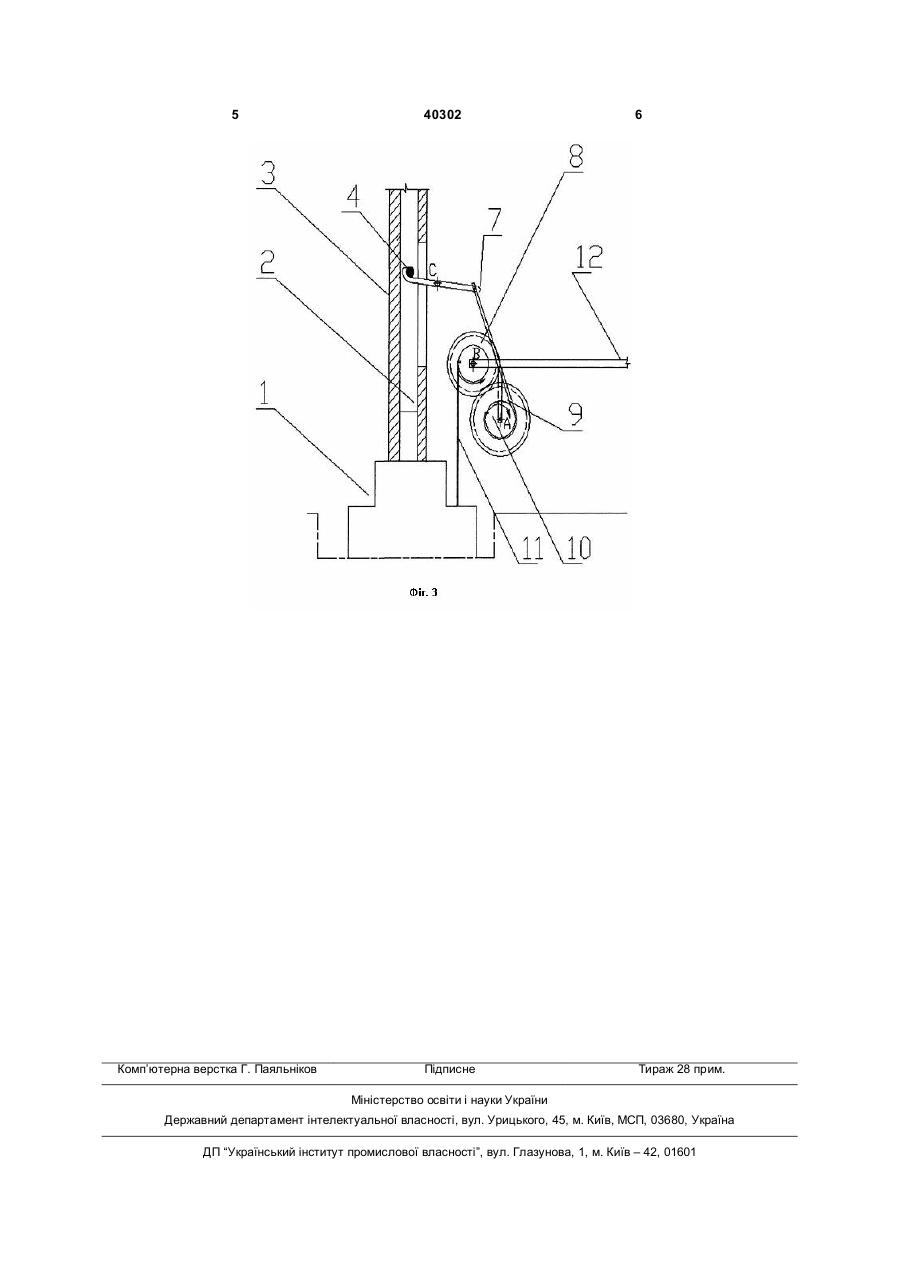

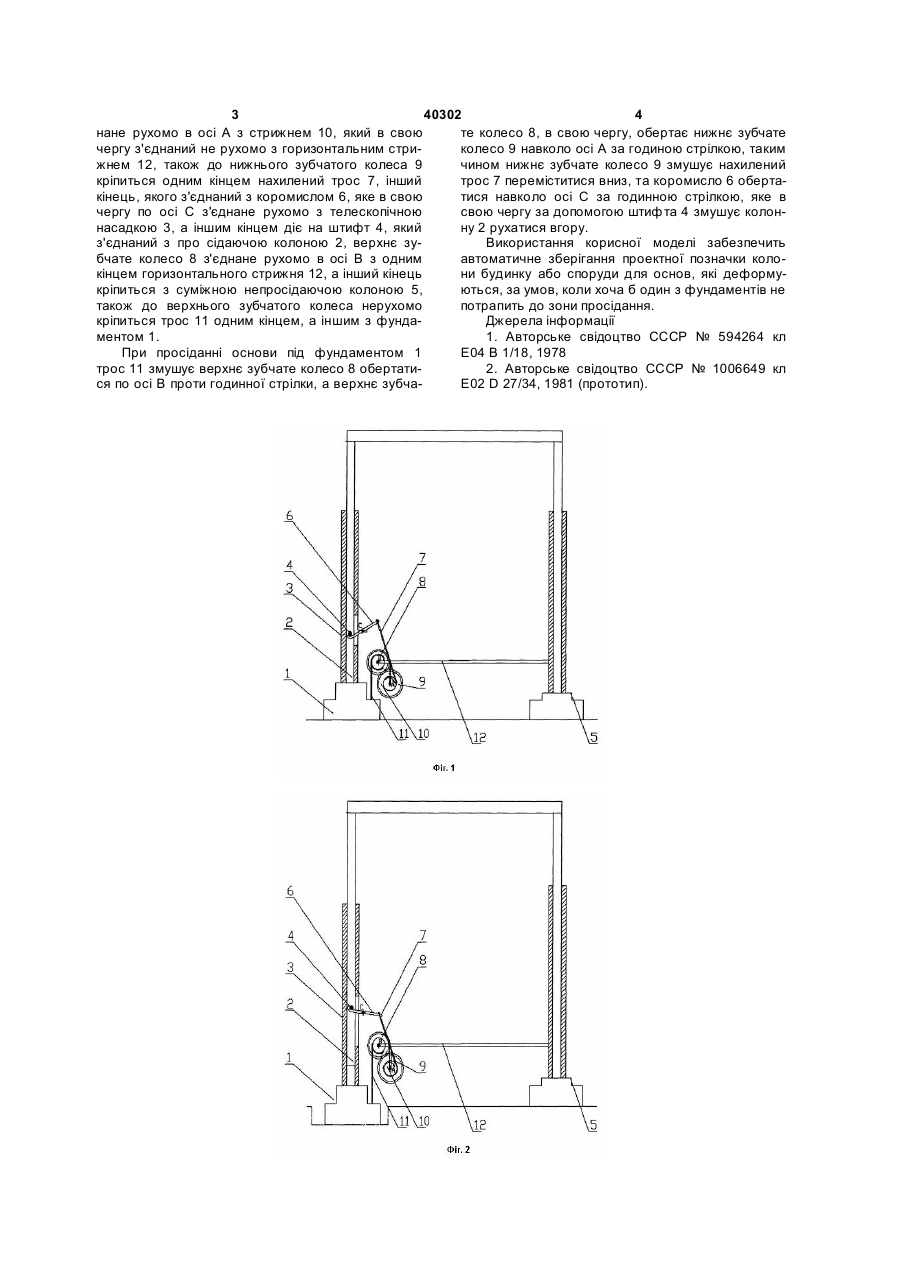

Каркас будинку, споруди, які зведені на просідаючій основі, що містить подовжні та поперечні ряди колон, встановлені на фундаментах, надколонну конструкцію та пристрій для перерозподілення навантаження від просідаючої колони на суміжні колони подовжнього ряду, який відрізняється тим, що пристрій для перерозподілення навантаження від просідаючої колони на суміжні 3 40302 4 нане рухомо в осі А з стрижнем 10, який в свою те колесо 8, в свою чергу, обертає нижнє зубчате чергу з'єднаний не рухомо з горизонтальним стриколесо 9 навколо осі А за годиною стрілкою, таким жнем 12, також до нижнього зубчатого колеса 9 чином нижнє зубчате колесо 9 змушує нахилений кріпиться одним кінцем нахилений трос 7, інший трос 7 переміститися вниз, та коромисло 6 обертакінець, якого з'єднаний з коромислом 6, яке в свою тися навколо осі С за годинною стрілкою, яке в чергу по осі С з'єднане рухомо з телескопічною свою чергу за допомогою штифта 4 змушує колоннасадкою 3, а іншим кінцем діє на штифт 4, який ну 2 рухатися вгору. з'єднаний з про сідаючою колоною 2, верхнє зуВикористання корисної моделі забезпечить бчате колесо 8 з'єднане рухомо в осі В з одним автоматичне зберігання проектної позначки колокінцем горизонтального стрижня 12, а інший кінець ни будинку або споруди для основ, які деформукріпиться з суміжною непросідаючою колоною 5, ються, за умов, коли хоча б один з фундаментів не також до верхнього зубчатого колеса нерухомо потрапить до зони просідання. кріпиться трос 11 одним кінцем, а іншим з фундаДжерела інформації ментом 1. 1. Авторське свідоцтво СССР № 594264 кл При просіданні основи під фундаментом 1 Е04 В 1/18, 1978 трос 11 змушує верхнє зубчате колесо 8 обертати2. Авторське свідоцтво СССР № 1006649 кл ся по осі В проти годинної стрілки, а верхнє зубчаЕ02 D 27/34, 1981 (прототип). 5 Комп’ютерна верстка Г. Паяльніков 40302 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFrame of building, construction erected on sagging bases
Автори англійськоюKukhar Hanna Volodymyrivna, Petrakov Oleksandr Oleksandrovych, Vinohradov Volodymyr Mykolaiovych
Назва патенту російськоюКаркас дома, сооружения, возведенных на проседающих основаниях
Автори російськоюКухар Анна Владимировна, Петраков Александр Александрович, Виноградов Владимир Николаевич
МПК / Мітки
МПК: E02D 27/34, E02D 27/00
Мітки: будинку, зведені, основах, споруди, просідаючих, каркас
