Скарифікатор

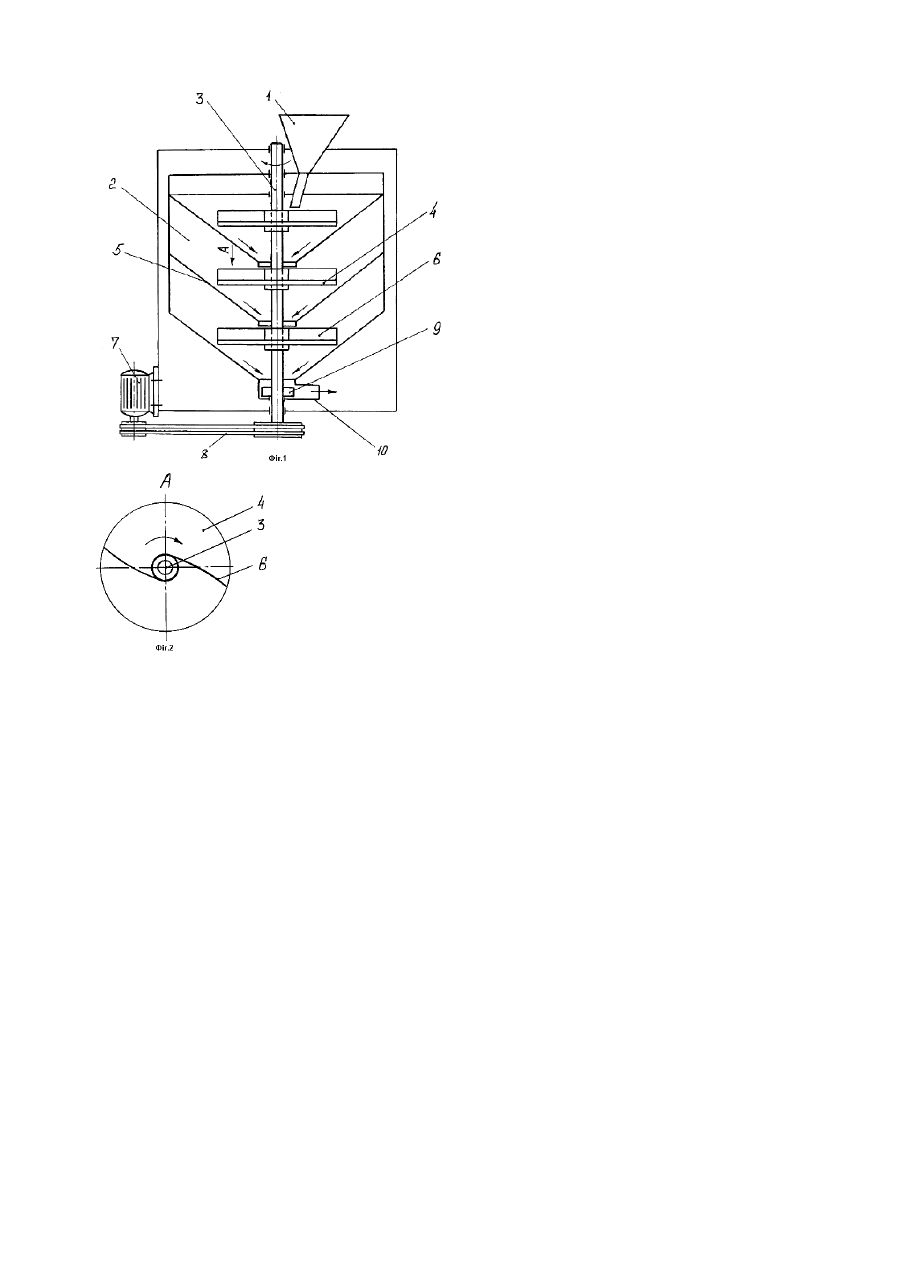

Винахід відноситься до галузі сільськогосподарського машинобудування і може бути застосований в машинах для передпосівного обробітку насіння, які мають тверду вологонепроникну оболонку. Відомий скарифікатор (А.c. СРСР №854298, МПК 7 А01C1/00, Бюл. №30, 1981р.), що містить завантажувальний бункер, робочу камеру, в якій на вертикальному валу встановлений скарифікуючий орган, механізм приводу вертикального вала, а також механізм відводу скарифікованого насіння. Аналог. Недоліком такого скарифікатора є низька якість обробки насіневого матеріалу, внаслідок наявності одного конічного скарифікуючого робочого органу, а також жорстка залежність якості скарифікації від кінематичних параметрів обертового робочого органу. Також відомий скарифікатор (А.c. СРСР №1454286, МПК 7А01С1/00, Бюл. №4, 1989р.), що містить завантажувальний бункер, робочу камеру, в якій на вертикальному валу встановлений скарифікуючий орган, механізм приводу вертикального вала, а також механізм відводу скарифікованого насіння. Прототип. Недоліком такого скарифікатора також є низька якість обробки насіннєвого матеріалу, внаслідок наявності одного конічного скарифікуючого робочого органу, а також жорстка залежність якості скарифікації від кінематичних параметрів обертового робочого органу. В основу винаходу покладена задача вдосконалення скарифікатора, в якому розташуванням скарифікуючих робочих органів один над одними із встановленими дугоподібними пластинами забезпечується рівномірне переміщення насіннєвого матеріалу відносно поверхні робочого органу і за рахунок цього підвищується якість скарифікації насіннєвого матеріалу. Поставлена задача досягається за рахунок того, що в скарифікаторі, що містить завантажувальний бункер, робочу камеру, в якій на вертикальному валу встановлений скарифікуючий орган, механізм приводу вертикального вала, а також механізм відводу скарифікованого насіння, згідно винаходу вводиться те, що скарифікуючий орган виконаний у вигляді розташованих один над одним горизонтальних скарифікуючих дисків, охоплених з обох боків конічними направляючими лійками, причому на робочій поверхні скарифікуючих дисків діаметрально протилежно закріплені дугоподібні вертикальні пластини, опукла сторона яких направлена протилежно до напрямку обертання вертикального валу, а на іншій стороні закріплений скарифікуючий матеріал. Загальний вигляд скарифікатора зображено на фіг.1, фі г.2 - вигляд по А на фіг.1. Скарифікатор містить завантажувальний бункер 1, робочу камеру 2, в якій на вертикальному валу 3 встановлений скарифікуючий орган. Скарифікуючий орган виконаний у вигляді розташованих один над одним горизонтальних скарифікуючих дисків 4, охоплених з обох боків конічними направляючими лійками 5. На робочій поверхні скарифікуючих дисків 4 діаметрально протилежно закріплені дугоподібні вертикальні пластини 6, опукла сторона яких направлена протилежно до напрямку обертання вертикального валу, а на іншій стороні закріплений скарифікуючий матеріал. Ме ханізм приводу вертикального вала виконаний у вигляді електродвигуна 7, зв'язаного з вертикальним валом 3 пасовою передачею 8. Механізм відводу скарифікованого насіння виконаний у вигляді бітерного валу 9 та відвідного патрубка 10. Працює скарифікатор наступним чином. Насіневий матеріал подається в бункер 1, звідки самоплинно поступає на верхній скарифікуючий диск 4. При обертанні валу матеріал концентрується між робочою поверхнею диску 4 і внутрішньою стороною дугоподібних пластин 6, на яких закріплений скарифікуючий матеріал. Під дією відцентрових сил насіневий матеріал переміщається в сторону периферії дисків 4, причому на поверхню насіння наносяться подряпини, які порушують їх цілісну стр уктуру. Після висівання це забезпечить поступання повітря і вологи до зародку насіння, які необхідні для їх швидкого проростання. Далі насіння попадає на конічні направляючі лійки 5, звідки самоплинно поступає на нижній скафікуючий диск 4 і процес повторюється аналогічно до попередньо описаного. Скарифіковане насіння виводиться бітерним валом 9 через відвідний патрубок 10. Величина опуклості дугоподібних пластин вибирається з умови, що проекція відцетрової сили в напрямку дотичної до поверхні пластин буде незначно перевищувати силу тертя від дії коріолісової сили і нормальної реакції контакту насінин і поверхні пластин. Це забезпечить плавне переміщення насіннєвого матеріалу і ефективну його скарифікацію.
