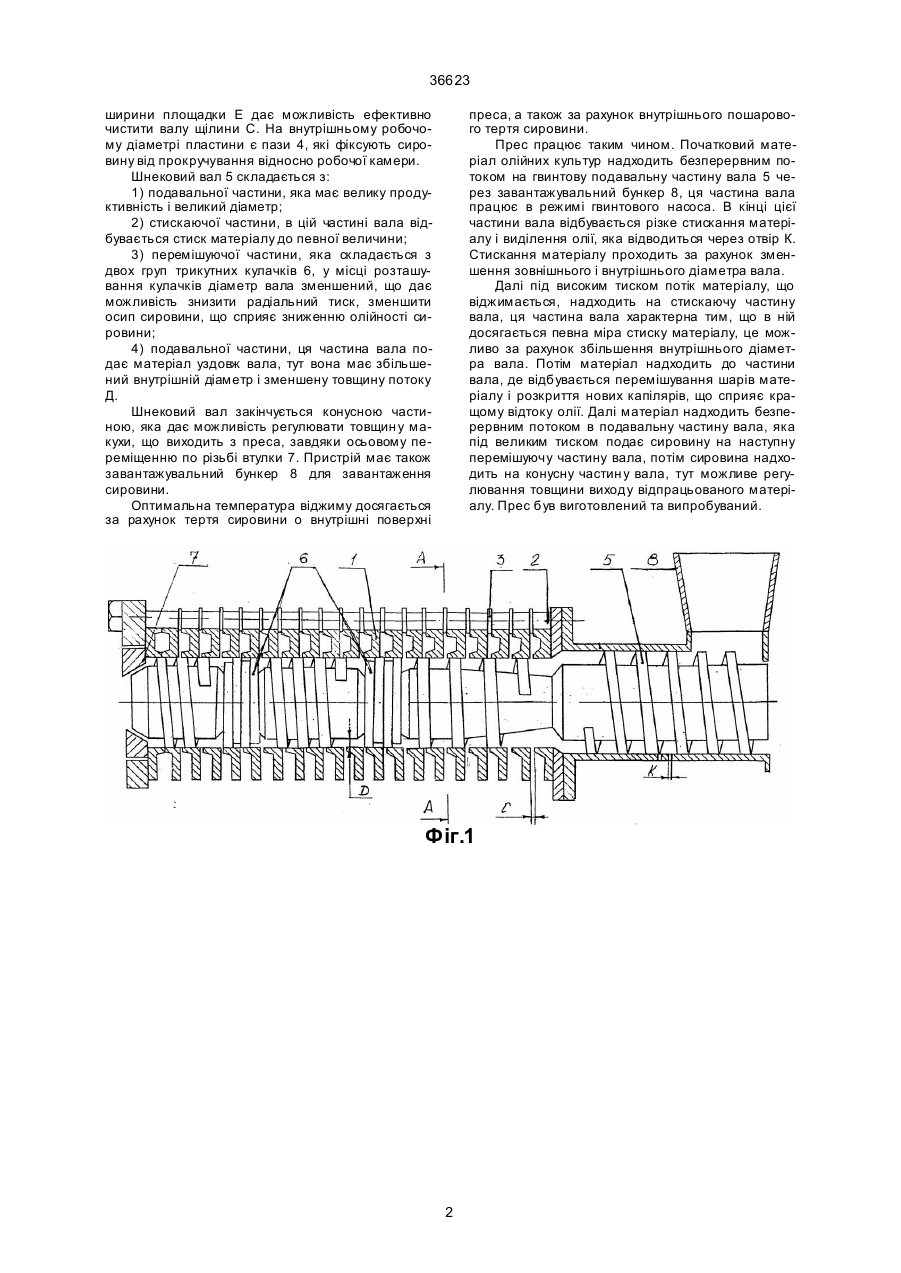

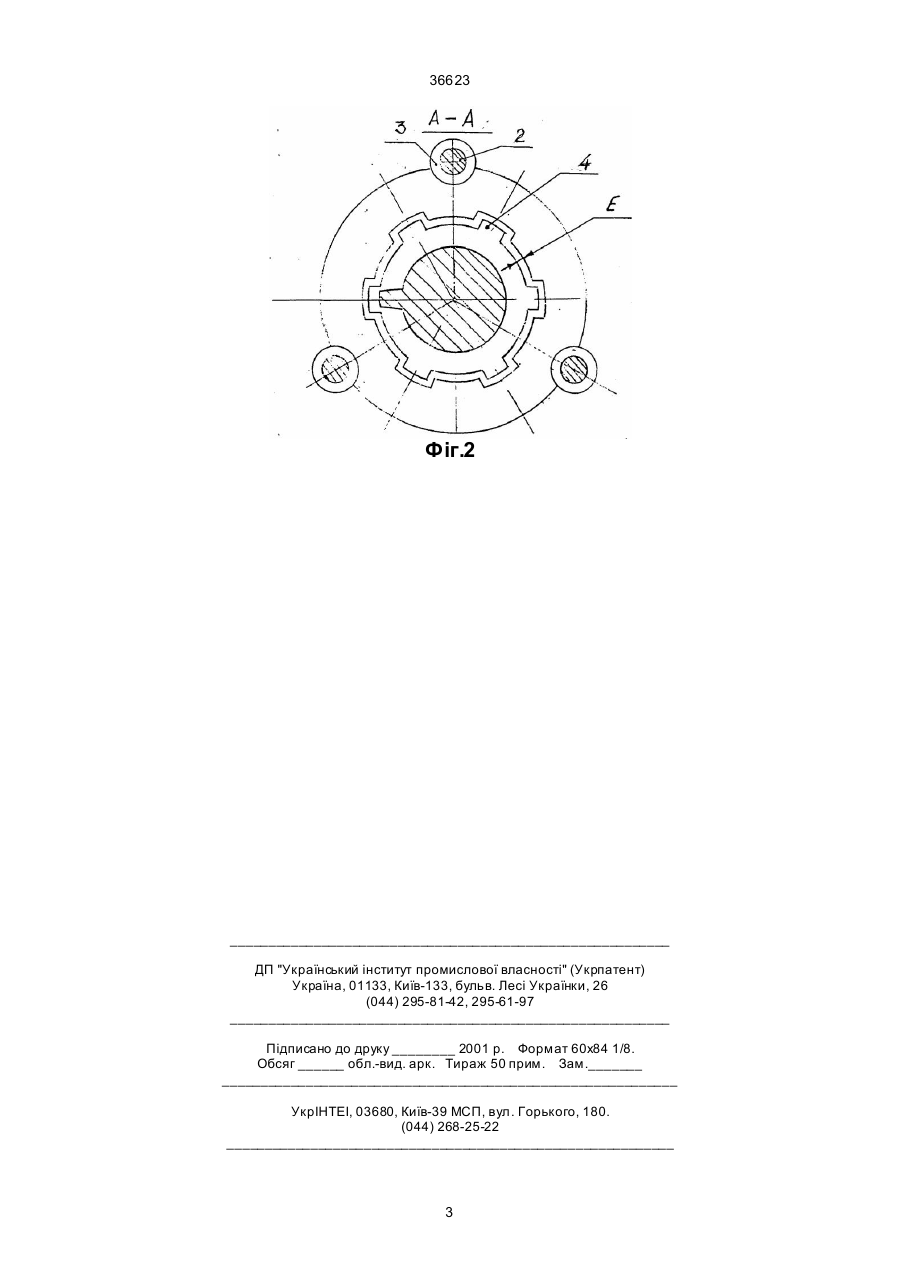

Прес, що містить приймальний бункер, шнековий ступінчастий вал і фільтруючу робочу камеру, який відрізняється тим, що робоча камера виконана у вигляді пакета плоских круглих плас 36623 ширини площадки Е дає можливість ефективно чистити валу щілини С. На внутрішньому робочому діаметрі пластини є пази 4, які фіксують сировину від прокручування відносно робочої камери. Шнековий вал 5 складається з: 1) подавальної частини, яка має велику продуктивність і великий діаметр; 2) стискаючої частини, в цій частині вала відбувається стиск матеріалу до певної величини; 3) перемішуючої частини, яка складається з двох груп трикутних кулачків 6, у місці розташування кулачків діаметр вала зменшений, що дає можливість знизити радіальний тиск, зменшити осип сировини, що сприяє зниженню олійності сировини; 4) подавальної частини, ця частина вала подає матеріал уздовж вала, тут вона має збільшений внутрішній діаметр і зменшену товщину потоку Д. Шнековий вал закінчується конусною частиною, яка дає можливість регулювати товщин у макухи, що виходить з преса, завдяки осьовому переміщенню по різьбі втулки 7. Пристрій має також завантажувальний бункер 8 для завантаження сировини. Оптимальна температура віджиму досягається за рахунок тертя сировини о внутрішні поверхні преса, а також за рахунок внутрішнього пошарового тертя сировини. Прес працює таким чином. Початковий матеріал олійних культур надходить безперервним потоком на гвинтову подавальну частину вала 5 через завантажувальний бункер 8, ця частина вала працює в режимі гвинтового насоса. В кінці цієї частини вала відбувається різке стискання матеріалу і виділення олії, яка відводиться через отвір К. Стискання матеріалу проходить за рахунок зменшення зовнішнього і внутрішнього діаметра вала. Далі під високим тиском потік матеріалу, що віджимається, надходить на стискаючу частину вала, ця частина вала характерна тим, що в ній досягається певна міра стиску матеріалу, це можливо за рахунок збільшення внутрішнього діаметра вала. Потім матеріал надходить до частини вала, де відбувається перемішування шарів матеріалу і розкриття нових капілярів, що сприяє кращому відтоку олії. Далі матеріал надходить безперервним потоком в подавальну частину вала, яка під великим тиском подає сировину на наступну перемішуючу частину вала, потім сировина надходить на конусну частин у вала, тут можливе регулювання товщини виходу відпрацьованого матеріалу. Прес був виготовлений та випробуваний. Фіг.1 2 36623 Фіг.2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
