Освітлювальний пристрій

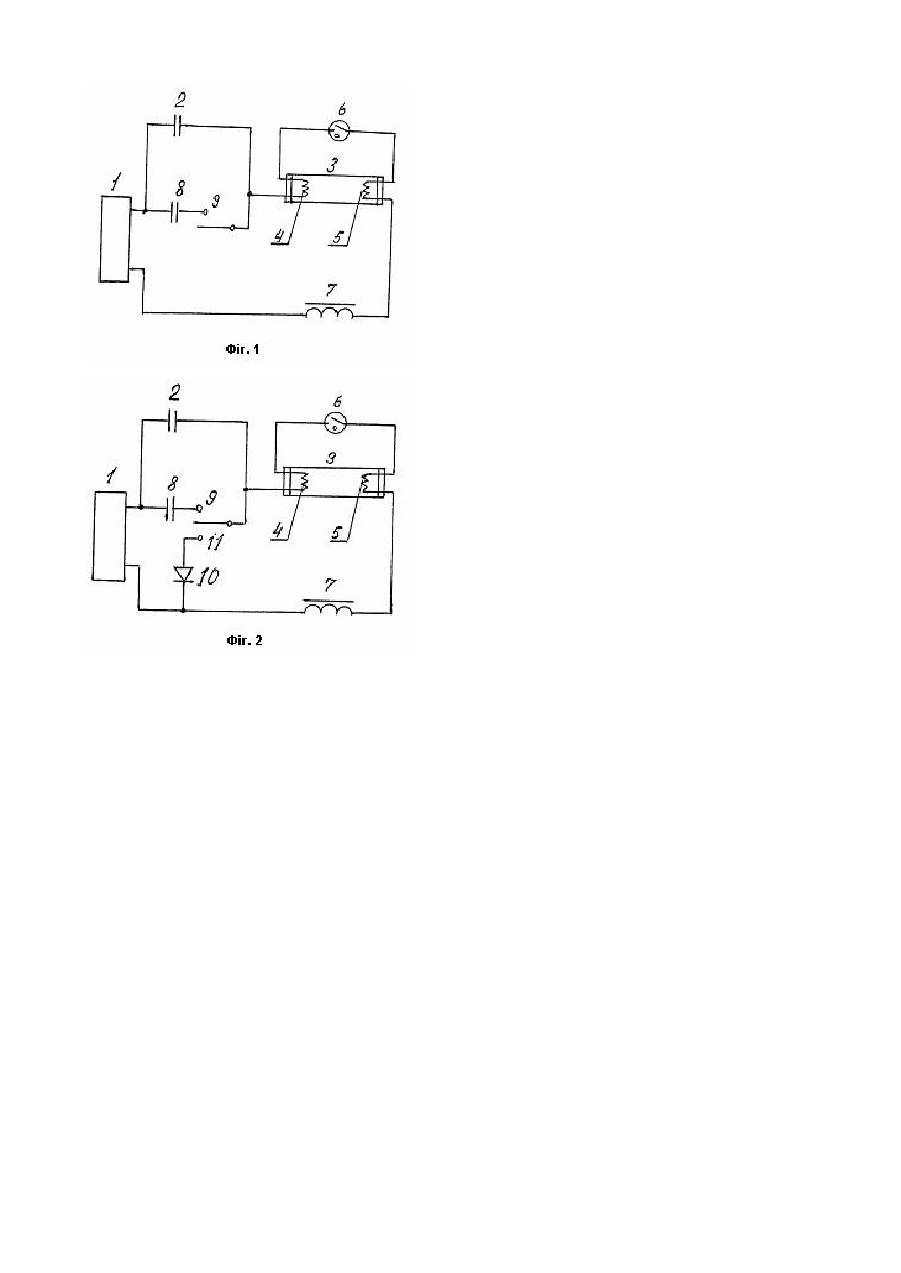

Винахід відноситься до промислово-побутови х пристроїв і призначений для виробництва і модернізації світильників, що обладнані люмінесцентними лампами. Відомий освітлювальний пристрій, вибраний за прототип, що містить джерело змінного струму і перший конденсатор, першими виводами з'єднані між собою, люмінесцентну лампу, до перших виводів ниток розжарювання якої підключений стартер, а другий вивід першої нитки розжарювання підключений до другого виводу першого конденсатора, дросель, першим виводом підключений до другого виводу другої нитки розжарювання люмінесцентної лампи, а другим - до другого виводу джерела змінного струму. Такий освітлювальний пристрій виготовляється промисловістю. (Штурм К.Г. Пускорегулююча апаратура і схеми включення люмінесцентних ламп. 1961, ст.195). До недоліків прототипу слід віднести відсутність керування потугою світлового потоку і неможливість запалювання при згоранні нитки розжарення. Метою винаходу є: а) керування потугою світлово го потоку: б) заощадження електричної енергії; в) збільшення тривалості використання люмінесцентних ламп. Поставлені задачі вирішуються тим, що в освітлювальному пристрої, що містить джерело змінного струму і перший конденсатор, першими виводами з'єднані між собою, люмінесцентну лампу, до перших виводів ниток розжарювання якої підключений стартер, а другий вивід першої нитки розжарювання підключений до другого виводу першого конденсатора, дросель, першим виводом підключений до другого виводу другої нитки розжарювання, а другим - до друго го виводу джерела змінного струму, згідно з винаходом, введено другий конденсатор і перший вимикач, першими виводами з'єднані між собою, а другими - підключені, відповідно, до виводів першого конденсатора; введено діод і другий вимикач, першими виводами з'єднані між собою, а другими підключені, відповідно, до другого виводу джерела змінного струму і др угого виводу першого конденсатора. Введення другого конденсатора і першого вимикача, які першими виводами з'єднані між собою, другими підключені, відповідно, до виводів першого конденсатора, забезпечує керування потугою світлового потоку і, відповідно, зменшує витрати електричної енергії. Введення діода і другого вимикача, які першими виводами з'єднані між собою, а другими - підключені, відповідно, до другого виводу джерела змінного струму і др угого ви воду першого конденсатора, дозволяє використовува ти люмінесцентні лампи з перегорілими нитками розжарювання. На фіг.1 відображена схема першого варіанту запропонованого освітлювального пристрою. Освітлювальний пристрій містить джерело змінного струму 1 і перший конденсатор 2, першими виводами з'єднані між собою, люмінесцентну лампу 3 з першою ниткою розжарювання 4 і другою ниткою розжарювання 5. До перших виводів ниток розжарювання 4 і 5 підключений стартер 6. Другий вивід першої нитки розжарювання 4 підключений до другого виводу першого конденсатора 2. Дросель 7 першим виводом підключений до другого виводу др угої нитки розжарювання 5 люмінесцентної лампи 3, а другим - до другого виводу джерела змінного струму 1. Новим у пристрої є те, що до нього введено другий конденсатор 8 і перший вимикач 9, які першими виводами з'єднані між собою, а другими - підключені, відповідно, до виводів першого конденсатора 2. При включенні джерела змінного струму 1 напруга з його першого виходу через конденсатор 2 і першу нитку розжарювання 4 подається на перший вивід стартера 6. Напруга з другого ви ходу джерела змінного струму 1 через дросель 7 і другу нитку розжарювання 5 подається на другий вивід стартера 6. При включенні стартера 6 люмінесцентна лампа 3 розігрівається нитками розжарювання 4, 5 і розігріта запалюється. Оскільки напруга на включеній люмінесцентній 3 значно менше напруги на включеному стартері 6, то останній виключається. Струм через працюючу люмінесцентну лампу 3 протікає по колу: перший вивід джерела змінного струму 1, перший конденсатор 2, люмінесцентна лампа 3, дросель 7, другий вивід джерела змінного струму 1. При замиканні контактів вимикача 9 струм через люмінесцентну лампу збільшується і світловий потік пристрою збільшуються до максимального. Таким чином запропонований освітлювальний пристрій, в порівнянні з прототипом, дозволяє дискретно керувати потугою світлового потоку і заощаджувати електроенергію, коли пристрій працює з розімкнутими контактами вимикача 9. На фіг.2 відображена схема другого варіанту освітлювального пристрою. В порівнянні з попереднім пристроєм новим є те, що до нього введено діод 10 і вимикач 11, які першими виводами з'єднані між собою, а другими - підключені, відповідно, до другого виводу джерела змінного струму 1 і другого виводу першого конденсатора 2. В початковому стані контакти вимикача 11 розімкнені і якщо нитки розжарювання 4, 5 цілі, то пристрій працює як і в першому варіанті. Якщо одна або дві нитки розжарювання 4, 5 перегоріли, або відсутній стартер 6, то запалювання люмінесцентної лампи 3 не відбудеться. В цьому випадку вимикачем 11 замикається допоміжне коло для позитивного півперіоду змінного струму: джерело змінного струму 1, перший конденсатор 2, замкнені контакти вимикача 11, діод 10, джерело змінного струму 1. Якщо при позитивному півперіоді напруги перший конденсатор 2 заряджається через відкритий діод 10 до амплітудного значення напруги, то при негативному півперіоді напруги діод 10 закритий і на люмінесцентну лампу 3 подається сума напруг на першому конденсаторі 2 і джерелі змінного струму 1. Це запалює люмінесцентну лампу 3, але горіння пульсуюче. Якщо контакти вимикача 11 розмикаються, то в режимі горіння пристрій працює як і в першому варіанті. Це дозволяє використовувати люмінесцентні лампи і після перегорання їхніх ниток розжарювання.
