Освітлювальний пристрій

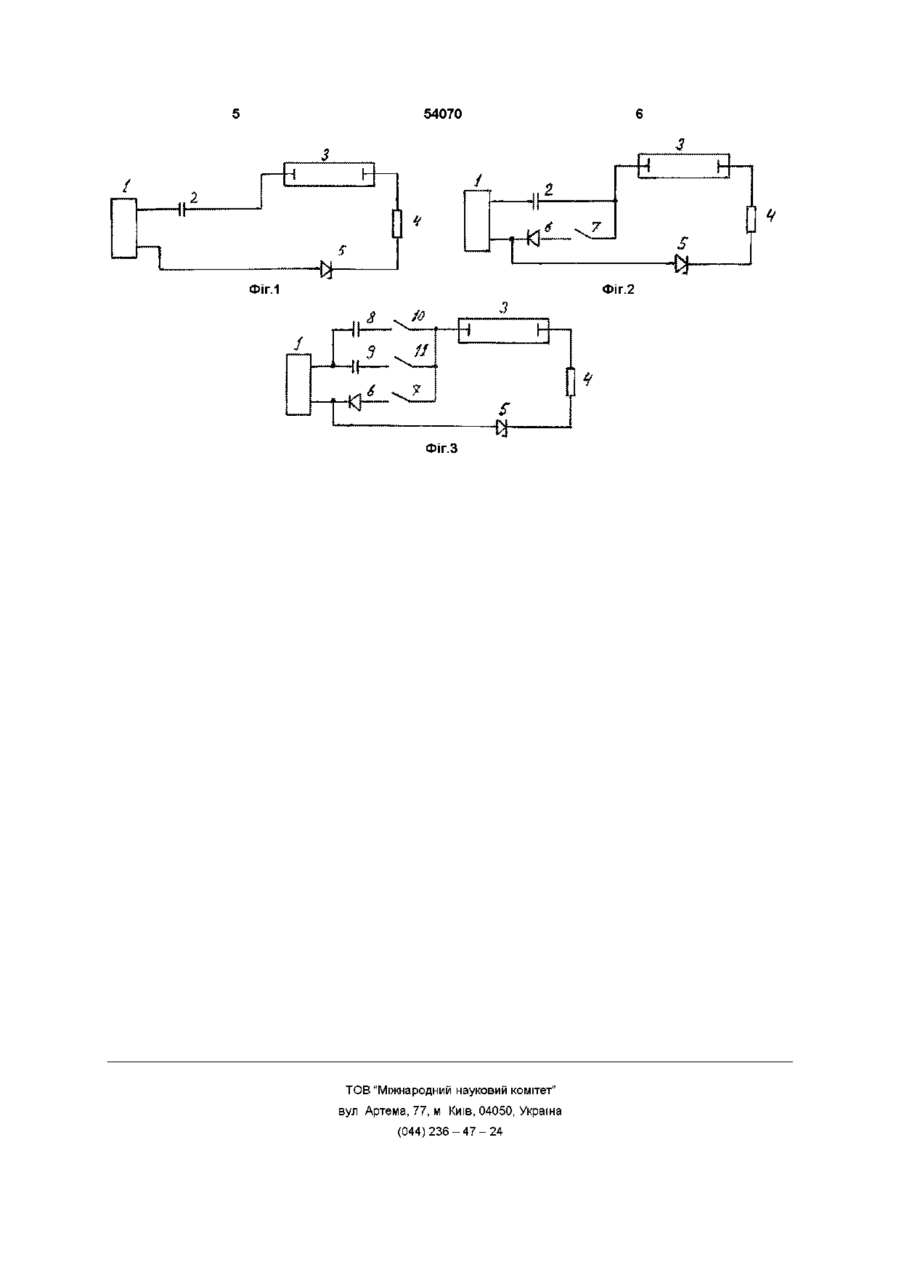

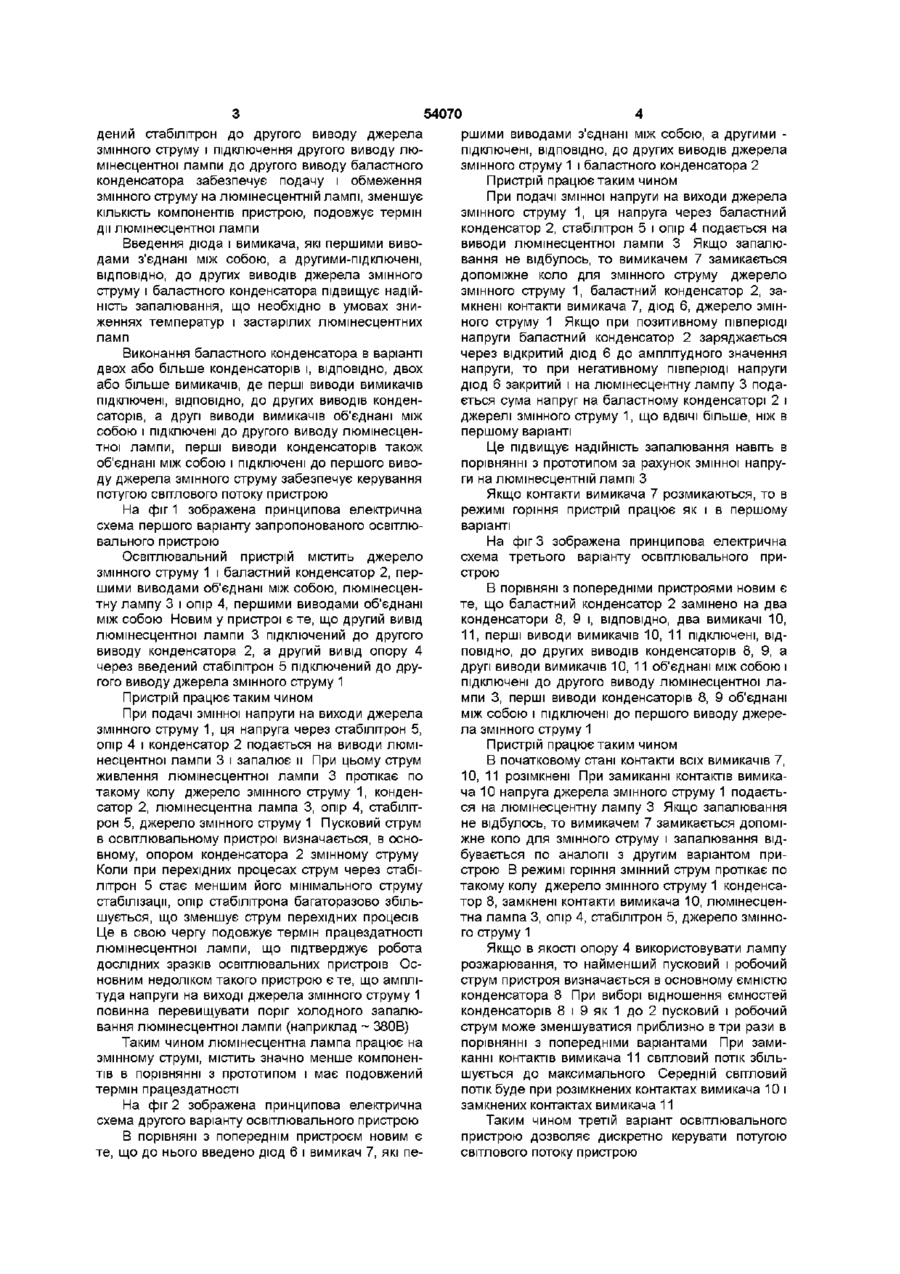

1 Освітлювальний пристрій, що містить джерело змінного струму і баластний конденсатор, першими виводами з'єднані між собою, люмінесцентну лампу і опір, першими виводами з'єднані між собою, який відрізняється тим, що другий вивід опору через введений стабілітрон підключений до другого виводу джерела змінного струму, а другий вивід люмінесцентної лампи підключений до другого виводу баластного конденсатора 2 Освітлювальний пристрій за п 1, який відрізняється тим, що до нього введено діод і вимикач, першими виводами з'єднані між собою, а другими підключені, ВІДПОВІДНО, до других виводів джерела змінного струму і баластного конденсатора 3 Освітлювальний пристрій за п 1 або 2, який відрізняється тим, що баластний конденсатор містить два або більше конденсаторів і, ВІДПОВІДНО, два або більше вимикачів, перші виводи вимикачів підключені, ВІДПОВІДНО, до других виводів конденсаторів, а другі виводи вимикачів об'єднані між собою і підключені до другого виводу люмінесцентної лампи, перші виводи конденсаторів об'єднані між собою і підключені до першого виводу джерела змінного струму Винахід стосується освітлювальних пристроїв і може бути використаний в люмінесцентних лампах з безстартерними пристроями живлення (запалювання) Відомий освітлювальний пристрій, вибраний за прототип, що містить джерело змінного струму і перший конденсатор (баластний), першими виводами з'єднані між собою, люміснесцентну лампу і активний опір, першими виводами з'єднані між собою, дюдну мостову схему, підключену входами, ВІДПОВІДНО, до другого виводу першого конденсатора і другого виводу джерела змінного струму, а виходами, ВІДПОВІДНО, до другого виводу люмінесцентної лампи і другого виводу активного опору, другий і третій конденсатори, першими виводами підключені до одного входу мостової схеми, а другими виводами, ВІДПОВІДНО, до першого і другого виходів мостової схеми (Патент України №38699А) струмом, б) зменшення КІЛЬКОСТІ компонентів пристрою, в) збільшення терміну дії люмінесцентної лампи, г) підвищення надійності запалювання, д) керування потугою світлового потоку Поставлені задачі вирішуються тим, що в освітлювальному пристрої, що містить джерело змінного струму і баластний конденсатор, першими виводами з'єднані між собою, люмінесцентну лампу і опір, першими виводами з'єднані між собою, згідно з винаходом, другий вивід опору через введений стабілітрон підключений до другого виводу джерела змінного струму, другий вивід люмінесцентної лампи підключений до другого виводу баластного конденсатора, введено діод і вимикач, першими виводами з'єднані між собою, а другими підключені, ВІДПОВІДНО, до других виводів джерела змінного струму і баластного конденсатора, баластний конденсатор містить два або більше конденсаторів і, ВІДПОВІДНО, два або більше вимикачів, перші виводи вимикачів підключені, ВІДПОВІДНО, ДО других виводів конденсаторів, а другі виводи вимикачів об'єднані між собою і підключені до другого виводу люмінесцентної лампи, перші виводи конденсаторів об'єднані між собою і підключені до першого виводу джерела змінного струму До недоліків прототипу слід віднести живлення люмінесцентної лампи випрямленим струмом, значну КІЛЬКІСТЬ компонентів малий термін дії люмінісцентної лампи, ненадійне запалювання в умовах зниженних температур і застарілих ламінесцентних ламп, відсутність керування потугою світлового потоку Метою винаходу є а) живлення люмінесцентної лампи змінним Підключення другого виводу опору через вве о 1^ о ю 54070 дений стабілітрон до другого виводу джерела змінного струму і підключення другого виводу люмінесцентної лампи до другого виводу баластного конденсатора забезпечує подачу і обмеження змінного струму на люмінесцентній лампі, зменшує КІЛЬКІСТЬ компонентів пристрою, подовжує термін дії люмінесцентної лампи Введення діода і вимикача, які першими виводами з'єднані між собою, а другими-підключені, ВІДПОВІДНО, до других виводів джерела змінного струму і баластного конденсатора підвищує надійність запалювання, що необхідно в умовах зниженнях температур і застарілих люмінесцентних ламп Виконання баластного конденсатора в варіанті двох або більше конденсаторів і, ВІДПОВІДНО, ДВОХ або більше вимикачів, де перші виводи вимикачів підключені, ВІДПОВІДНО, до других виводів конденсаторів, а другі виводи вимикачів об'єднані між собою і підключені до другого виводу люмінесцентної лампи, перші виводи конденсаторів також об'єднані між собою і підключені до першого виводу джерела змінного струму забезпечує керування потугою світлового потоку пристрою На фіг 1 зображена принципова електрична схема першого варіанту запропонованого освітлювального пристрою Освітлювальний пристрій містить джерело змінного струму 1 і баластний конденсатор 2, першими виводами об'єднані між собою, люмінесцентну лампу 3 і опір 4, першими виводами об'єднані між собою Новим у пристрої є те, що другий вивід люмінесцентної лампи 3 підключений до другого виводу конденсатора 2, а другий вивід опору 4 через введений стабілітрон 5 підключений до другого виводу джерела змінного струму 1 Пристрій працює таким чином При подачі змінної напруги на виходи джерела змінного струму 1, ця напруга через стабілітрон 5, опір 4 і конденсатор 2 подається на виводи люмінесцентної лампи 3 і запалює и При цьому струм живлення люмінесцентної лампи 3 протікає по такому колу джерело змінного струму 1, конденсатор 2, люмінесцентна лампа 3, опір 4, стабілітрон 5, джерело змінного струму 1 Пусковий струм в освітлювальному пристрої визначається, в основному, опором конденсатора 2 змінному струму Коли при перехідних процесах струм через стабілітрон 5 стає меншим його мінімального струму стабілізації, опір стабілітрона багаторазово збільшується, що зменшує струм перехідних процесів Це в свою чергу подовжує термін працездатності люмінесцентної лампи, що підтверджує робота дослідних зразків освітлювальних пристроїв Основним недоліком такого пристрою є те, що амплітуда напруги на виході джерела змінного струму 1 повинна перевищувати поріг холодного запалювання люмінесцентної лампи (наприклад ~ 380В) Таким чином люмінесцентна лампа працює на змінному струмі, містить значно менше компонентів в порівнянні з прототипом і має подовжений термін працездатності На фіг 2 зображена принципова електрична схема другого варіанту освітлювального пристрою В порівняні з попереднім пристроєм новим є те, що до нього введено діод 6 і вимикач 7, які пе ршими виводами з'єднані між собою, а другими підключені, ВІДПОВІДНО, до других виводів джерела змінного струму 1 і баластного конденсатора 2 Пристрій працює таким чином При подачі змінної напруги на виходи джерела змінного струму 1, ця напруга через баластний конденсатор 2, стабілітрон 5 і опір 4 подається на виводи люмінесцентної лампи 3 Якщо запалювання не відбулось, то вимикачем 7 замикається допоміжне коло для змінного струму джерело змінного струму 1, баластний конденсатор 2, замкнені контакти вимикача 7, діод 6, джерело змінного струму 1 Якщо при позитивному півперюді напруги баластний конденсатор 2 заряджається через відкритий діод 6 до амплітудного значення напруги, то при негативному півперюді напруги діод 6 закритий і на люмінесцентну лампу 3 подається сума напруг на баластному конденсаторі 2 і джерелі змінного струму 1, що ВДВІЧІ більше, ніж в першому варіанті Це підвищує надійність запалювання навіть в порівнянні з прототипом за рахунок змінної напруги на люмінесцентній лампі З Якщо контакти вимикача 7 розмикаються, то в режимі горіння пристрій працює як і в першому варіанті На фіг 3 зображена принципова електрична схема третього варіанту освітлювального пристрою В порівняні з попередніми пристроями новим є те, що баластний конденсатор 2 замінено на два конденсатори 8, 9 і, ВІДПОВІДНО, два вимикачі 10, 11, перші виводи вимикачів 10, 11 підключені, ВІДПОВІДНО, до других виводів конденсаторів 8, 9, а другі виводи вимикачів 10, 11 об'єднані між собою і підключені до другого виводу люмінесцентної лампи 3, перші виводи конденсаторів 8, 9 об'єднані між собою і підключені до першого виводу джерела змінного струму 1 Пристрій працює таким чином В початковому стані контакти всіх вимикачів 7, 10, 11 розімкнені При замиканні контактів вимикача 10 напруга джерела змінного струму 1 подається на люмінесцентну лампу 3 Якщо запалювання не відбулось, то вимикачем 7 замикається допоміжне коло для змінного струму і запалювання відбувається по аналогії з другим варіантом пристрою В режимі горіння змінний струм протікає по такому колу джерело змінного струму 1 конденсатор 8, замкнені контакти вимикача 10, люмінесцентна лампа 3, опір 4, стабілітрон 5, джерело змінного струму 1 Якщо в якості опору 4 використовувати лампу розжарювання, то найменший пусковий і робочий струм пристроя визначається в основному ємністю конденсатора 8 При виборі відношення ємностей конденсаторів 8 і 9 як 1 до 2 пусковий і робочий струм може зменшуватися приблизно втри рази в порівнянні з попередніми варіантами При замиканні контактів вимикача 11 світловий потікзбільшується до максимального Середній світловий потік буде при розімкнених контактах вимикача 10 і замкнених контактах вимикача 11 Таким чином третій варіант освітлювального пристрою дозволяє дискретно керувати потугою світлового потоку пристрою 54070 гі і ( — 2 п і— 5 Фіг.2 ФІГ.1 Фіг.З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
