Освітлювальний пристрій

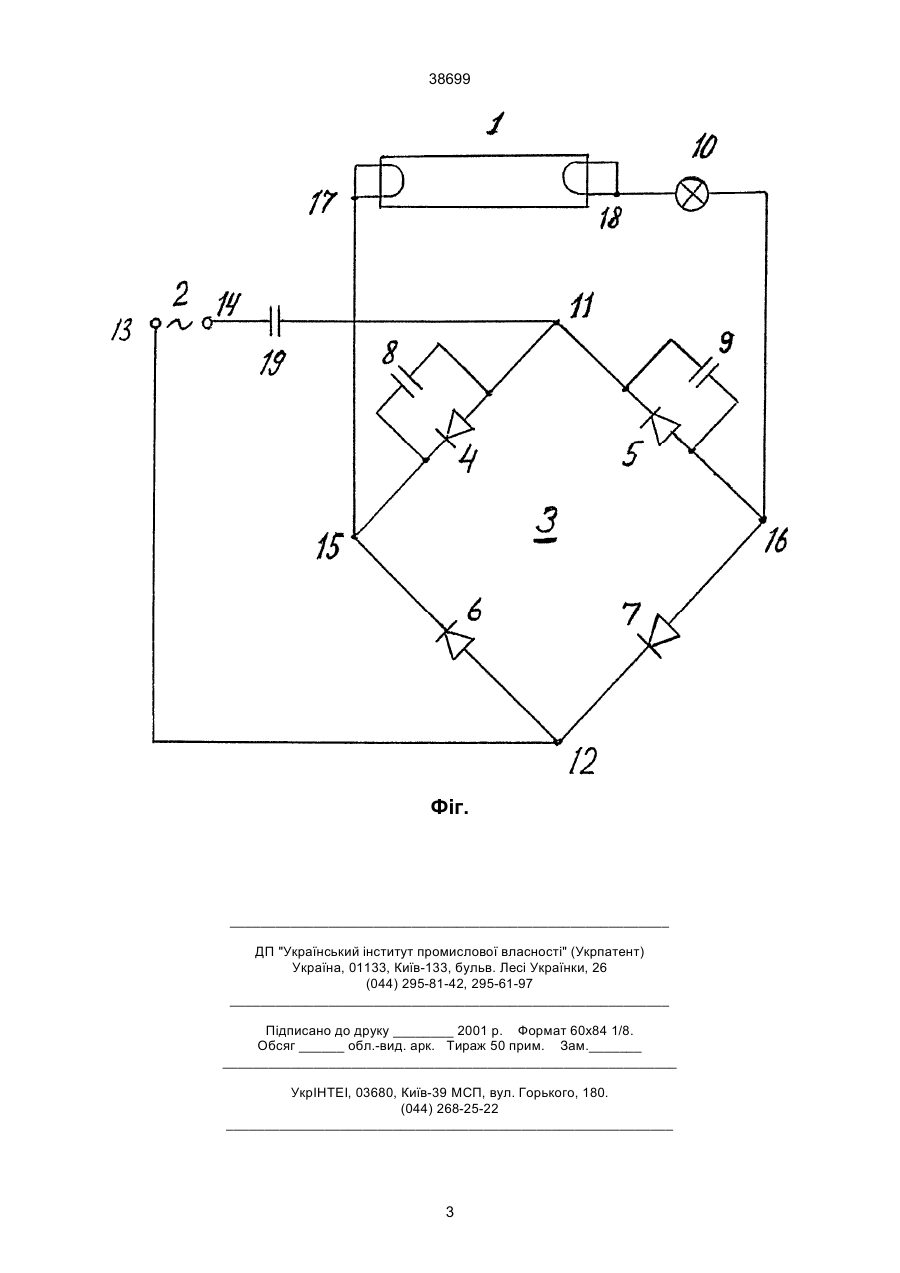

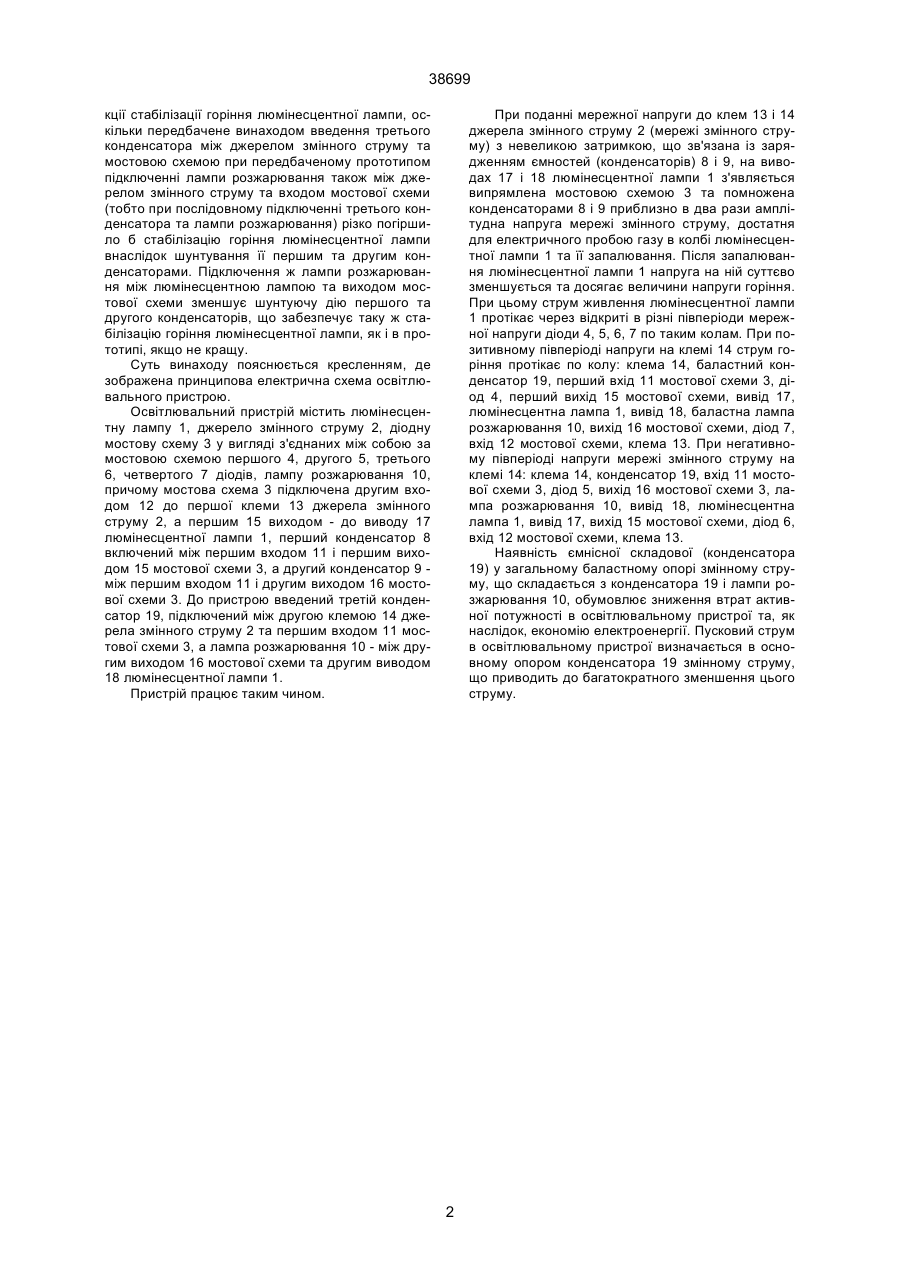

Освітлювальний пристрій, що містить люмінесцентну лампу, лампу розжарювання, джерело змінного струму, діодну мостову схему, підключену другим входом до першої клеми джерела змінного 38699 кції стабілізації горіння люмінесцентної лампи, оскільки передбачене винаходом введення третього конденсатора між джерелом змінного струму та мостовою схемою при передбаченому прототипом підключенні лампи розжарювання також між джерелом змінного струму та входом мостової схеми (тобто при послідовному підключенні третього конденсатора та лампи розжарювання) різко погіршило б стабілізацію горіння люмінесцентної лампи внаслідок шунтування її першим та другим конденсаторами. Підключення ж лампи розжарювання між люмінесцентною лампою та виходом мостової схеми зменшує шунтуючу дію першого та другого конденсаторів, що забезпечує таку ж стабілізацію горіння люмінесцентної лампи, як і в прототипі, якщо не кращу. Суть винаходу пояснюється кресленням, де зображена принципова електрична схема освітлювального пристрою. Освітлювальний пристрій містить люмінесцентну лампу 1, джерело змінного струму 2, діодну мостову схему 3 у вигляді з'єднаних між собою за мостовою схемою першого 4, другого 5, третього 6, четвертого 7 діодів, лампу розжарювання 10, причому мостова схема 3 підключена другим входом 12 до першої клеми 13 джерела змінного струму 2, а першим 15 виходом - до виводу 17 люмінесцентної лампи 1, перший конденсатор 8 включений між першим входом 11 і першим виходом 15 мостової схеми 3, а другий конденсатор 9 між першим входом 11 і другим виходом 16 мостової схеми 3. До пристрою введений третій конденсатор 19, підключений між другою клемою 14 джерела змінного струму 2 та першим входом 11 мостової схеми 3, а лампа розжарювання 10 - між другим виходом 16 мостової схеми та другим виводом 18 люмінесцентної лампи 1. Пристрій працює таким чином. При поданні мережної напруги до клем 13 і 14 джерела змінного струму 2 (мережі змінного струму) з невеликою затримкою, що зв'язана із зарядженням ємностей (конденсаторів) 8 і 9, на виводах 17 і 18 люмінесцентної лампи 1 з'являється випрямлена мостовою схемою 3 та помножена конденсаторами 8 і 9 приблизно в два рази амплітудна напруга мережі змінного струму, достатня для електричного пробою газу в колбі люмінесцентної лампи 1 та її запалювання. Після запалювання люмінесцентної лампи 1 напруга на ній суттєво зменшується та досягає величини напруги горіння. При цьому струм живлення люмінесцентної лампи 1 протікає через відкриті в різні півперіоди мережної напруги діоди 4, 5, 6, 7 по таким колам. При позитивному півперіоді напруги на клемі 14 струм горіння протікає по колу: клема 14, баластний конденсатор 19, перший вхід 11 мостової схеми 3, діод 4, перший вихід 15 мостової схеми, вивід 17, люмінесцентна лампа 1, вивід 18, баластна лампа розжарювання 10, вихід 16 мостової схеми, діод 7, вхід 12 мостової схеми, клема 13. При негативному півперіоді напруги мережі змінного струму на клемі 14: клема 14, конденсатор 19, вхід 11 мостової схеми 3, діод 5, вихід 16 мостової схеми 3, лампа розжарювання 10, вивід 18, люмінесцентна лампа 1, вивід 17, вихід 15 мостової схеми, діод 6, вхід 12 мостової схеми, клема 13. Наявність ємнісної складової (конденсатора 19) у загальному баластному опорі змінному струму, що складається з конденсатора 19 і лампи розжарювання 10, обумовлює зниження втрат активної потужності в освітлювальному пристрої та, як наслідок, економію електроенергії. Пусковий струм в освітлювальному пристрої визначається в основному опором конденсатора 19 змінному струму, що приводить до багатократного зменшення цього струму. 2 38699 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
