Спосіб обробки свердловин газоконденсатного покладу
Номер патенту: 63862
Опубліковано: 15.01.2004
Автори: Яремійчук Роман Семенович, Бачериков Олександр Васильович, Мельник Михайло Петрович, Шевченко Ігор Миколайович, Бенько Володимир Михайлович, Синюк Борис Борисович, Кукшин Володимир Дмитрович
Формула / Реферат
1. Спосіб обробки свердловин газоконденсатного покладу, що включає розміщення в інтервалі продуктивного пласта групи зарядів вибухової речовини, їх підривання з ультракоротким уповільненням по відношенню один до одного та наступним створенням депресії для освоєння свердловини, який відрізняється тим, що депресію на пласт створюють в циклічному режимі, при цьому тиск на вибої свердловини знижують нижче тиску конденсації вуглеводнів в газі, а максимальну тривалість дії такого тиску за один цикл визначають за формулою:
,
де - максимальна тривалість дії депресії, с;
- в'язкість газу, мПа
с;
- радіус порового каналу, м;
- густина конденсату, кг/м ;
- прискорення вільного падіння, 9,81 м/с2;
- вибійний тиск в свердловині, Па;
- тиск максимальної конденсації вуглеводнів, Па.
2. Спосіб за п. 1, який відрізняється тим, що до спуску в свердловину зарядів вибухової речовини в привибійну зону пласта нагнітають скраплений СО2.
Текст

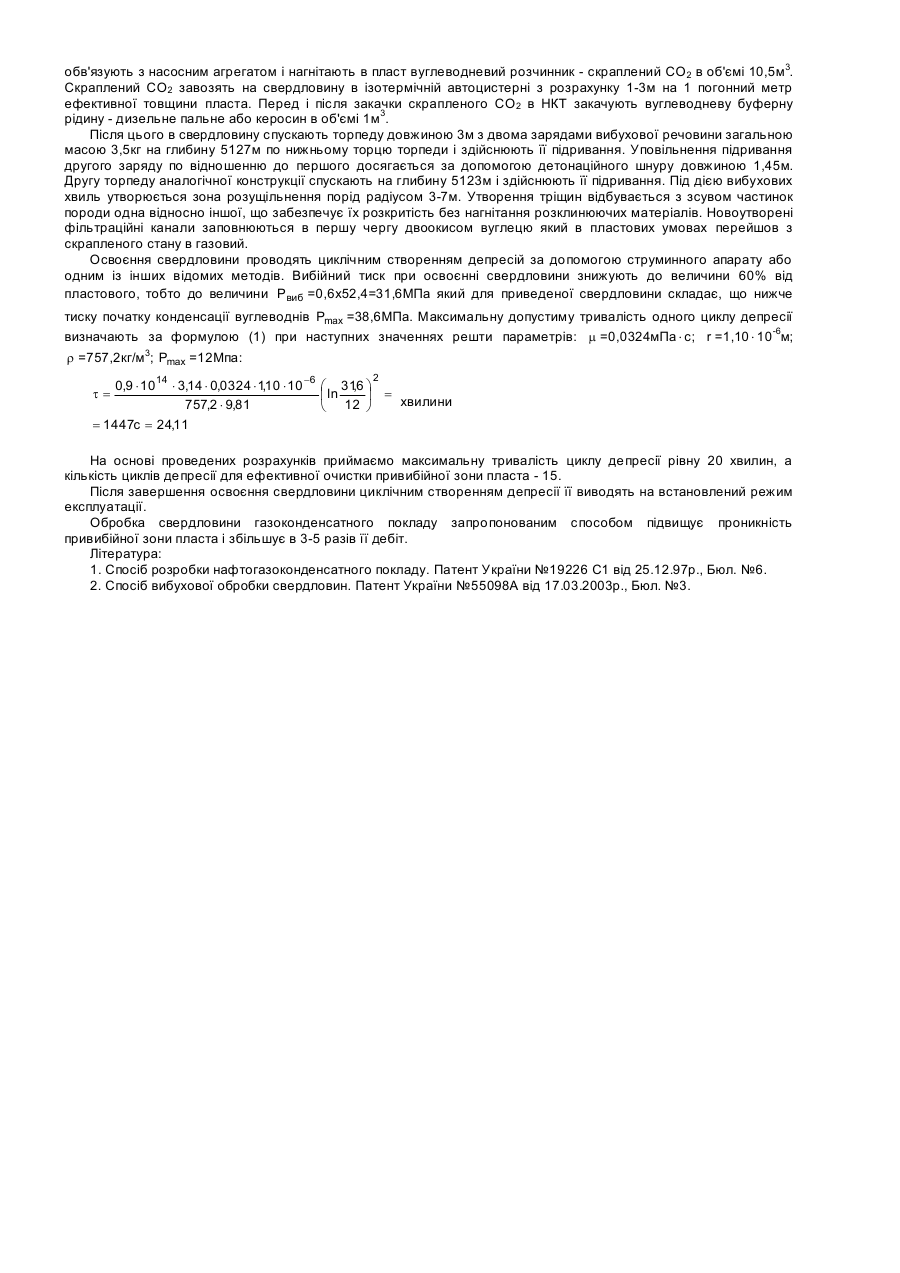

Винахід відноситься до нафтогазовидобувної промисловості і може бути використаний при інтенсифікації роботи свердловин газоконденсатного покладу. Відомий спосіб обробки свердловин газоконденсатного покладу [1] згідно якому зону деспресійної воронки насичену конденсатом, що випав в паровому просторі в результаті зниження тиску, осушують шляхом нагнітання гомогенної рідини - водного розчину гідрокарбонату амонія, яка в пластових термодинамічних умовах розкладається на вуглеводневий розчинник (СО2) і водний розчин ПАР (NН4OH). Це сприяє зниженню конденсатонасиченності привибійної зони і підвищенню дебіту свердловин. Недоліком відомого способу є його низька ефективність зумовлена нагнітанням великого об'єму водного розчину гідрокарбонату амонія (6тис.м3) і необхідністю створення значного перепаду тиску в зоні деспресійної воронки при освоєнні свердловин, що приводить до додаткового випадання конденсату в привибійній зоні, і відповідного зниження фазової проникності для газу. Найбільш близьким за технічною суттю і досягнутому результату до винаходу, що пропонується є спосіб обробки свердловин, що включає розміщення в інтервалі продуктивного пласта групи зарядів вибухової речовини, їх підривання з ультракоротким уповільненням по відношенню один до одного та наступним створенням депресії для освоєння свердловини [2]. Цей спосіб більш ефективний ніж відомий, так як створює під дією вибухових хвиль систему нових фільтраційних каналів в привибійній зоні пласта, що зменшує втрати тиску в депресійній воронці та покращує умови фільтрації газу в свердловину. Недоліком відомого способу є недостатня очистка депресійної воронки при освоєнні свердловини, обмежена пониженням вибійного тиску не нижче тиску початку конденсації вуглеводнів, що не дозволяє досягнути значного підвищення продуктивності газоконденсатної свердловини. В основу винаходу поставлено задачу удосконалення способу обробки свердловин газоконденсатного покладу за рахунок збільшення депресії при очистці привибійної зони пласта шляхом введення додаткових операцій та зміни параметрів процесу виклика припливу пластового флюїду, щоб забезпечити зниження залишкової конденсатонасиченості привибійної зони та збільшити дебіт свердловини. Поставлена задача вирішується тим, що в способі, що включає розміщення в інтервалі продуктивного пласта групи зарядів вибухової речовини, їх підривання з ультракоротким уповільненням по відношенню один до одного та наступним створенням депресії для освоєння свердловини, відповідно до винаходу депресію при виклику пластового флюїду створюють в циклічному режимі, при цьому тиск на вибої свердловини знижують нище тиску конденсації вуглеводнів в газі, а максимальну тривалість дії такого тиску за один цикл визначають за формулою: t = 0,9 × 1014 × pmr rg æ P × ç ln виб ç P max è ö ÷ ÷ ø 2 (1) де t - максимальна тривалість дії депресії, с; m - в'язкість газу, мПа × с; r - радіус порового каналу, м; r - густина конденсату, кг/м ; g - прискорення вільного падіння, 9,81м/с2; Р виб - вибійний тиск в свердловині, Па; Pmax - тиск максимальної конденсації вуглеводнів, Па. Створення депресії з пониженням вибійного тиску нижче тиску початку конденсації в циклічному режимі з обмеженою тривалістю циклу дії попереджає випадіння конденсату в зоні депресійної воронки свердловини. Так, в результаті зниження вибійного тиску нижче тиску початку конденсації, у привибійній зоні пласта має місце конденсація важких вуглеводнів з переходом з газового стану в аерозольний. В залежності від величини тиску в паровому просторі радіус частинки аерозолю визначається за формулою: a= 1 × 10 -7 Р ln виб Pmax (2) Частинки аерозолю, рухаючись у паровому середовищі, укрупнюються. При цьому максимальний час знаходження аерозолю у зваженому стані визначається за такою формулою: 0,9 pmr t£ (3) a 2 rg Таким чином, формула визначення максимально допустимого часу дії депресії (3) з врахуванням (2) приймає вигляд формули (1). При відновленні вибійного тиску між двома циклами депресії вуглеводні з стану аерозолю повертаються в газоподібний стан. Тому, створення депресії в циклічному режимі, при якому тривалість дії депресії не перевищує максимального часу існування аерозолю в фільтраційних каналах у зваженому стані, дає можливість при освоєнні свердловини знизити вибійний тиск до величини меншої за тиск початку конденсації без випадання конденсату в депресійній воронці свердловини, що підвищує ефективність очистки привибійної зони пласта та дебіт свердловини. Перед спуском в свердловину зарядів вибухової речовини і їх підриванням в привибійну зону нагнітають скраплений CO2, який в пластових умовах переходить в газовий стан, заповнюючи утворенні під дією вибухових хвиль нові фільтраційні канали, що підвищує додатково газонасиченість депресійної воронки і, відповідно, її газопроникність. Спосіб обробки свердловин газоконденсатного покладу здійснюється таким чином. В свердловину глибиною 5130м з інтервалом перфорації 5120-5127м спускають колону насосно-компресорних труб (НКТ). Колону НКТ обв'язують з насосним агрегатом і нагнітають в пласт вуглеводневий розчинник - скраплений СО2 в об'ємі 10,5м3. Скраплений СО2 завозять на свердловину в ізотермічній автоцистерні з розрахунку 1-3м на 1 погонний метр ефективної товщини пласта. Перед і після закачки скрапленого СО2 в НКТ закачують вуглеводневу буферну рідину - дизельне пальне або керосин в об'ємі 1м3. Після цього в свердловину спускають торпеду довжиною 3м з двома зарядами вибухової речовини загальною масою 3,5кг на глибину 5127м по нижньому торцю торпеди і здійснюють її підривання. Уповільнення підривання другого заряду по відношенню до першого досягається за допомогою детонаційного шнуру довжиною 1,45м. Другу торпеду аналогічної конструкції спускають на глибину 5123м і здійснюють її підривання. Під дією вибухових хвиль утворюється зона розущільнення порід радіусом 3-7м. Утворення тріщин відбувається з зсувом частинок породи одна відносно іншої, що забезпечує їх розкритість без нагнітання розклинюючих матеріалів. Новоутворені фільтраційні канали заповнюються в першу чергу двоокисом вуглецю який в пластових умовах перейшов з скрапленого стану в газовий. Освоєння свердловини проводять циклічним створенням депресій за допомогою струминного апарату або одним із інших відомих методів. Вибійний тиск при освоєнні свердловини знижують до величини 60% від пластового, тобто до величини Р виб =0,6х52,4=31,6МПа який для приведеної свердловини складає, що нижче тиску початку конденсації вуглеводнів Pmax =38,6МПа. Максимальну допустиму тривалість одного циклу депресії визначають за формулою (1) при наступних значеннях решти параметрів: m =0,0324мПа × с; r =1,10 × 10-6м; r =757,2кг/м3; Pmax =12Мпа: t= 0,9 × 1014 × 3,14 × 0,0324 × 1,10 × 10 -6 757,2 × 9,81 2 æ 316 ö , ç ln ÷ = 12 ø è хвилини = 1447с = 24,11 На основі проведених розрахунків приймаємо максимальну тривалість циклу депресії рівну 20 хвилин, а кількість циклів депресії для ефективної очистки привибійної зони пласта - 15. Після завершення освоєння свердловини циклічним створенням депресії її виводять на встановлений режим експлуатації. Обробка свердловини газоконденсатного покладу запропонованим способом підвищує проникність привибійної зони пласта і збільшує в 3-5 разів її дебіт. Література: 1. Спосіб розробки нафтогазоконденсатного покладу. Патент України №19226 С1 від 25.12.97р., Бюл. №6. 2. Спосіб вибухової обробки свердловин. Патент України №55098А від 17.03.2003р., Бюл. №3.
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for processing wells of gas-condensate field
Автори англійськоюBacherikov Oleksandr Vasyliovych, Yaremiichuk Roman Semenovych, Shevchenko Ihor Mykolaiovych, Syniuk Borys Borysovych, Benko Volodymyr Mykhailovych, Melnyk Mykhailo Petrovych, Kukshyn Volodymyr Dmytrovych
Назва патенту російськоюСпособ обработки скважин газоконденсатного месторождения
Автори російськоюБачериков Александр Васильевич, Яремийчук Роман Семенович, Шевченко Игорь Николаевич, Синюк Борис Борисович, Бенько Владимир Михайлович, Мельник Михаил Петрович, Кукшин Владимир Дмитриевич
МПК / Мітки
МПК: E21B 43/263
Мітки: газоконденсатного, свердловин, покладу, обробки, спосіб
