Пристрій для виявлення магнітних міток на сталевих канатах
Формула / Реферат
Пристрій для виявлення магнітних міток на сталевих канатах, що містить два індуктивних датчики із загальним магнітопроводом, вздовж осі якого проходить канат, котушки збудження, які живляться змінним струмом, при цьому вихідні обмотки з'єднані за диференціальною схемою, який відрізняється тим, що в загальному магнітопроводі розташовано додаткові індуктивні датчики з вихідними обмотками, включеними за диференціальною схемою, причому вихідні обмотки основних індуктивних датчиків підключено до входу першого амплітудного детектора, вихідні обмотки додаткових індуктивних датчиків - до входу другого амплітудного детектора, вихід якого через елемент НІ сполучено з першим входом елемента І, другий вхід якого з'єднано з виходом першого амплітудного детектора.
Текст

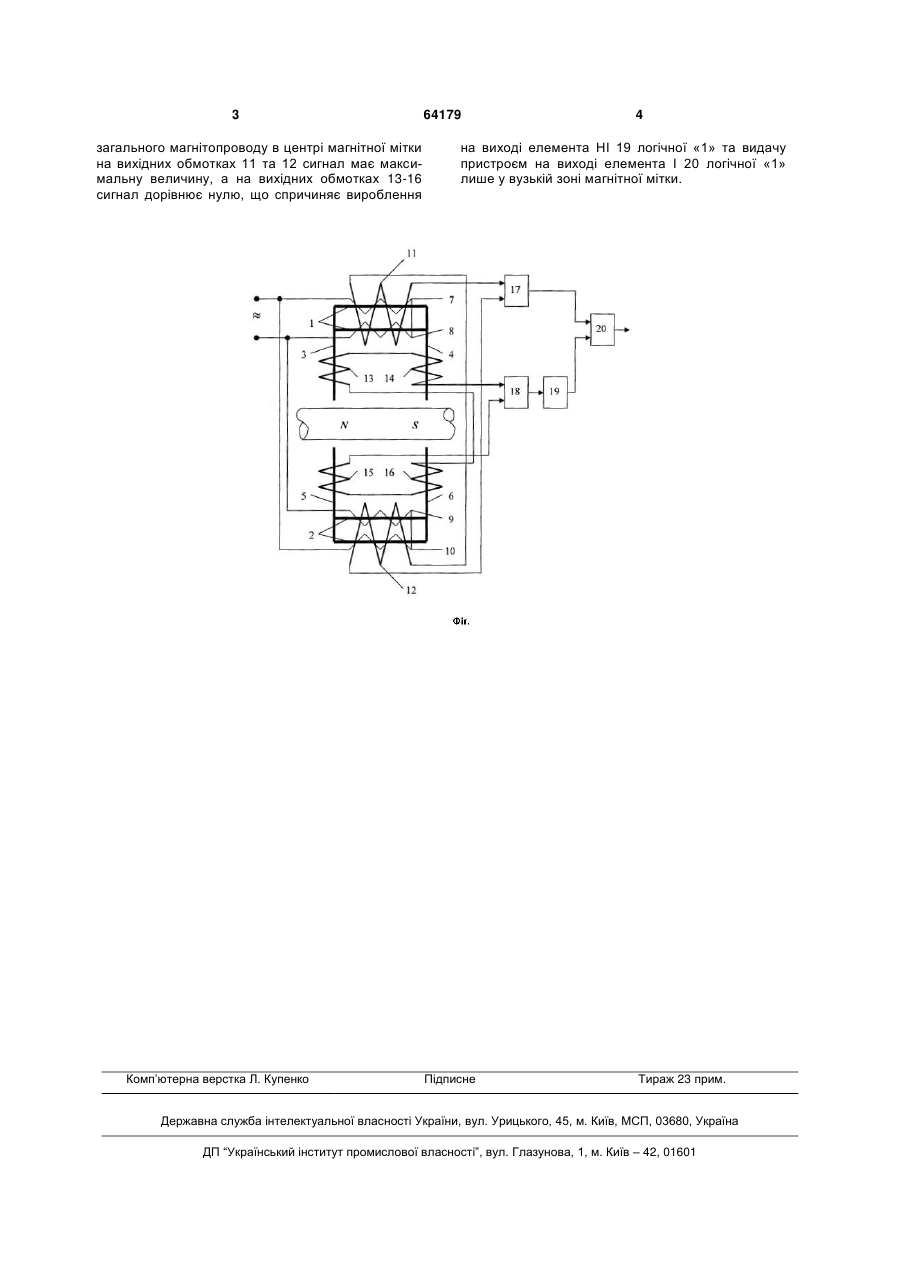

Пристрій для виявлення магнітних міток на сталевих канатах, що містить два індуктивних датчики із загальним магнітопроводом, вздовж осі якого проходить канат, котушки збудження, які живляться змінним струмом, при цьому вихідні 3 загального магнітопроводу в центрі магнітної мітки на вихідних обмотках 11 та 12 сигнал має максимальну величину, а на вихідних обмотках 13-16 сигнал дорівнює нулю, що спричиняє вироблення Комп’ютерна верстка Л. Купенко 64179 4 на виході елемента НІ 19 логічної «1» та видачу пристроєм на виході елемента І 20 логічної «1» лише у вузькій зоні магнітної мітки. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for reveal of magnetic marks on steel cables
Автори англійськоюSmyrnyi Mykhailo Fedorovych
Назва патенту російськоюУстройство для выявления магнитных меток на стальных канатах
Автори російськоюСмирный Михаил Федорович
МПК / Мітки
МПК: G01G 7/00
Мітки: міток, сталевих, пристрій, магнітних, канатах, виявлення
