Комплексне обладнання для віддалення викидів

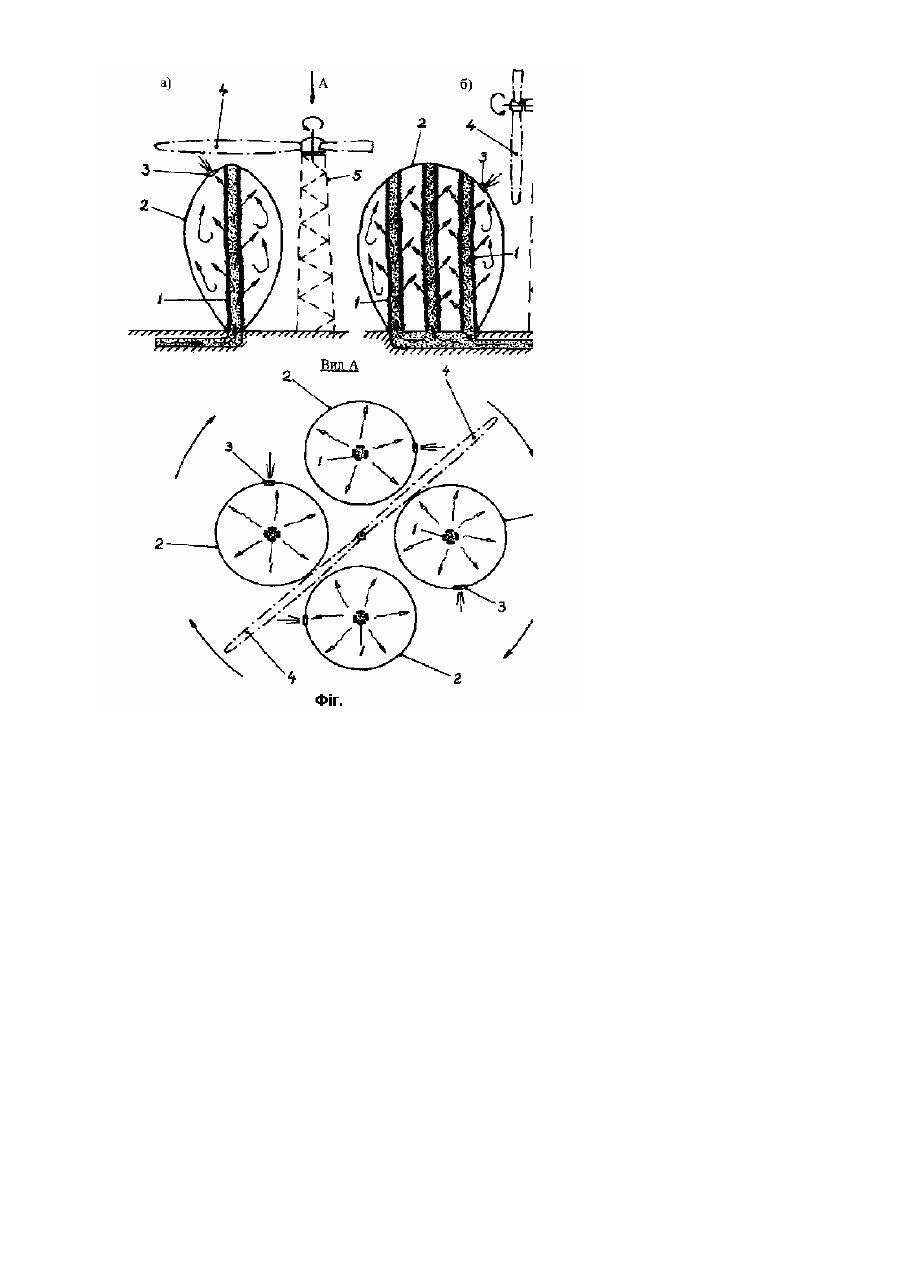

Винахід відноситься до енергетичної техніки і може бути використаний на об'єктах з вентиляційними і технологічними викидами. Аналоги винаходу — обладнання для викиду газів в атмосферу у виді сильфонів-оболонок, що поперемінне наповняються газом і піднімаються у верхні шари атмосфери, при цьому обидва сильфони зв'язані тросами з наземними лебідками (а. с. №1044896), навколишнього концентричне викидну трубу (ВТ) кільцеподібного кожуха, через який за допомогою окремого вентилятора продувають повітря (пат Швеції №223787, за 1969 р.), гнучкої труби з розпірними кільцями, один кінець якої прикріплений до аеростату (а с №819357), розташованих усередині чи зовні ВТ трубок, до яких підводиться під тиском пар (пат ГДР №65621 за 1969 ρ ) Недоліки аналогів — мала економічність, недостатня ефективність роботи, низька надійність, складність обслуговування в процесі експлуатації. Прототип винаходу — пристрій для викидів в атмосферу у виді коливної гнучкої мембрани, установленої на дні чи стінці ВТ, за допомогою якої здійснюється переривчастий вихід газів із ВТ шляхом створення імпульсів (пат США №3693883 за 1972 р.). Недоліки прототипу — ті ж, що й в аналогів, і, крім того, вібраційні коливання ВТ, слабка корозійно стійкість. В основу винаходу поставлена задача забезпечення ефективності очищення викидів і зниження енерговитрат шляхом того, що комплексне обладнання для віддалення викидів містить гнучку ВТ із розміщеними в її верхній частині запобіжними клапанами, при цьому воно постачено вітроколесом, встановленому на окремо стоячому щоглі і з'єднаним із приводом нагнітача газів у трубу, причому отвору клапанів орієнтовані на лопаті вітроколеса, а труба виконана у виді, принаймні, одного фільтруючого рукава, укладеного в надувну оболонку з світло-прозорого і газонепроникного матеріалу. Загальна ознака винаходу і прототипу — наявність елемента, за допомогою якого здійснюється переривчастий вихід газів із ВТ шляхом створення імпульсів. Сутність винаходу пояснюється кресленням на рис 1а і 1б, де показаний вертикальний переріз обладнання і вид А (зверху), а цифрами позначено: 1 — фільтруючий рукав, 2 — надувна оболонка, 3 — запобіжний клапан, 4 — лопата вітроколеса; 5 — опорна щогла вітроколеса. Комплексне обладнання для віддалення викидів виконано у виді гнучкої ВТ із розміщеними в її верхній частині запобіжними клапанами 3. Обладнання постачено вітроколесом, установленому на окремо стоячому щоглі 5 і з'єднаним із приводом нагнітача газів у трубу. Отвору клапанів 3 орієнтовані на лопаті вітроколеса 4, а труба виконана у виді, принаймні, одного фільтруючого рукава 1, ув'язненого в надувну оболонку 2 зі світлопрозорого і газонепроникного матеріалу. Обладнання працює в такий спосіб При нагнітанні газів від джерела викидів по тракті, що підводить, відбувається їхнє очищення через один (рис. 1а) чи трохи (рис 1б) фільтруючих рукавів 1 з поступовим надуванням оболонки 2 У момент повного розпрямлення рукавів 1 спрацьовує запобіжний клапан 3 у верхній частині оболонки 2 і очищені гази у виді могутнього імпульсного викиду направляються в атмосферу Оскільки отвір клапана 3 орієнтовано на лопаті 4 вітроколеса, закріпленого на окремо коштує щоглі 5, через зв'язаний з вітроколесом привод забезпечується економічна робота нагнітача газів в оболонку 2, завдяки істотному зниженню енерговитрат За рахунок ляскання оболонки 2 після викиду газів в атмосферу здійснюється струшування рукавів 1 і, отже, їхня безупинна регенерація. Застосування світлопрозорих надувних оболонок 2 дозволяє забезпечити додатковий підігрів газів, що викидаються в атмосферу, а, отже, зменшити залежність висоти смолоскипа від характеристики вертикальної термічної стратифікації, туманів, від різниці максимальної і мінімальної добової температури в поверхні землі, з огляду на імпульсну роботу обладнання. У сполученні з вітроколесом це дає можливість збільшить максимальну висоту змішування, висоту осі шлейфа газів, тривалість зрушення процесу перемішування від осі шлейфа до критичної висоти перемішування У підсумку зменшується залежність ефективності роботи обладнання як від швидкості вітру, так і від ступеня хмарності. Таким чином, вихід газів з оболонок могутніми імпульсами забезпечує їхню велику швидкість у порівнянні зі швидкістю вітру, крім явища "вільного струменя", що викликає різке падіння швидкості на периферії смолоскипа Зростання температури газів, що ідуть, за рахунок ефекту сонячного випромінювання через світлопрозорі оболонки збільшує висоту підйому смолоскипа. Смолоскип піднімається високо нагору без збільшення значення емісії і гази можуть частіше пробивати інверсійні зони Значно збільшується тривалість періоду, коли робота ВТ проходить без збільшення забруднення повітря в її околицях. Винахід реалізують тим, що як матеріал надувних оболонок 2 використовують, наприклад, еластичну пластикову плівку в сорочці з епоксидної смоли. Показники техніко-економічної ефективності винаходу: — зниження вартості; — висока економічність і ефективність; — корозійностійкість; — можливість легко варіювати висотою ВТ;
