Обладнання для викиду газів в атмосферу

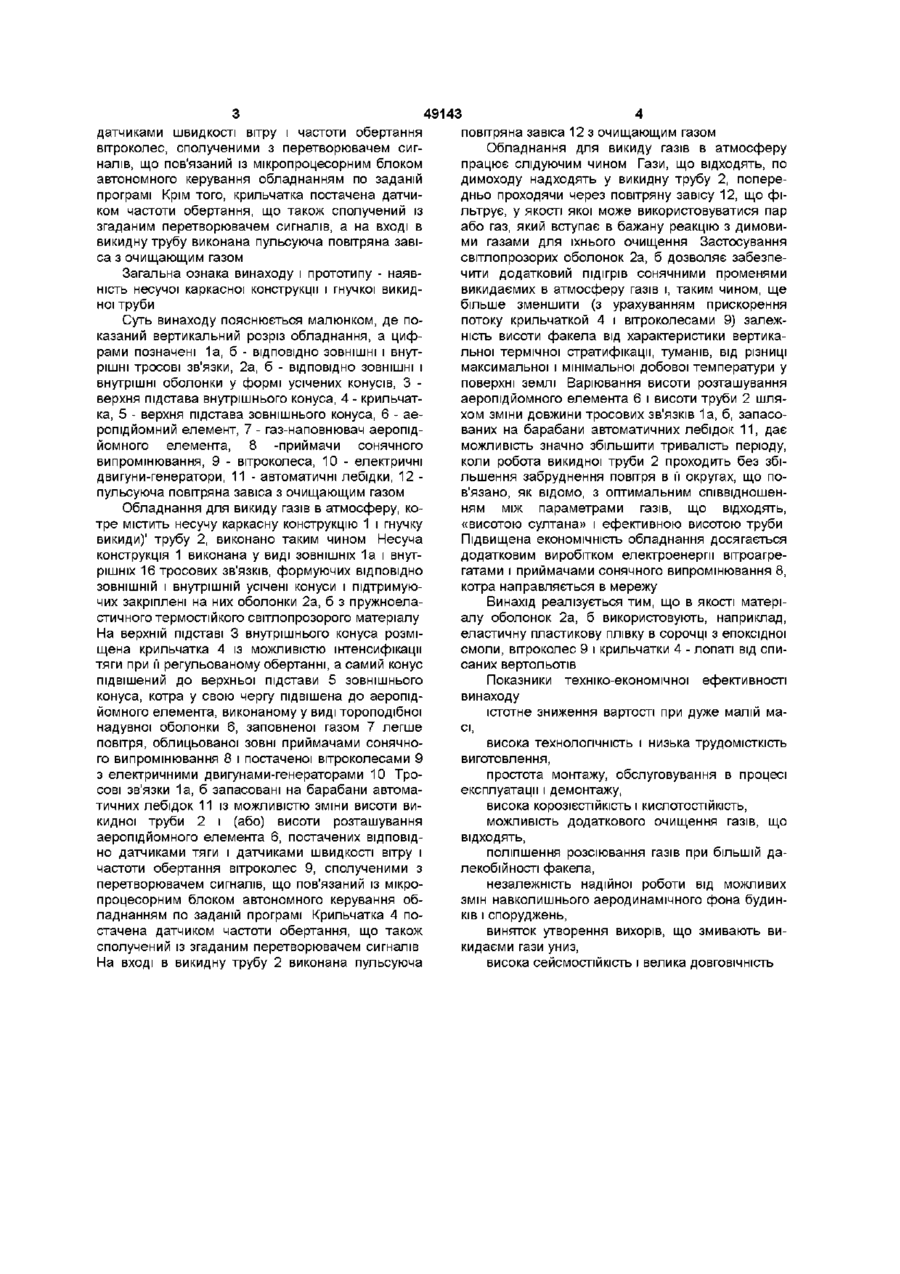

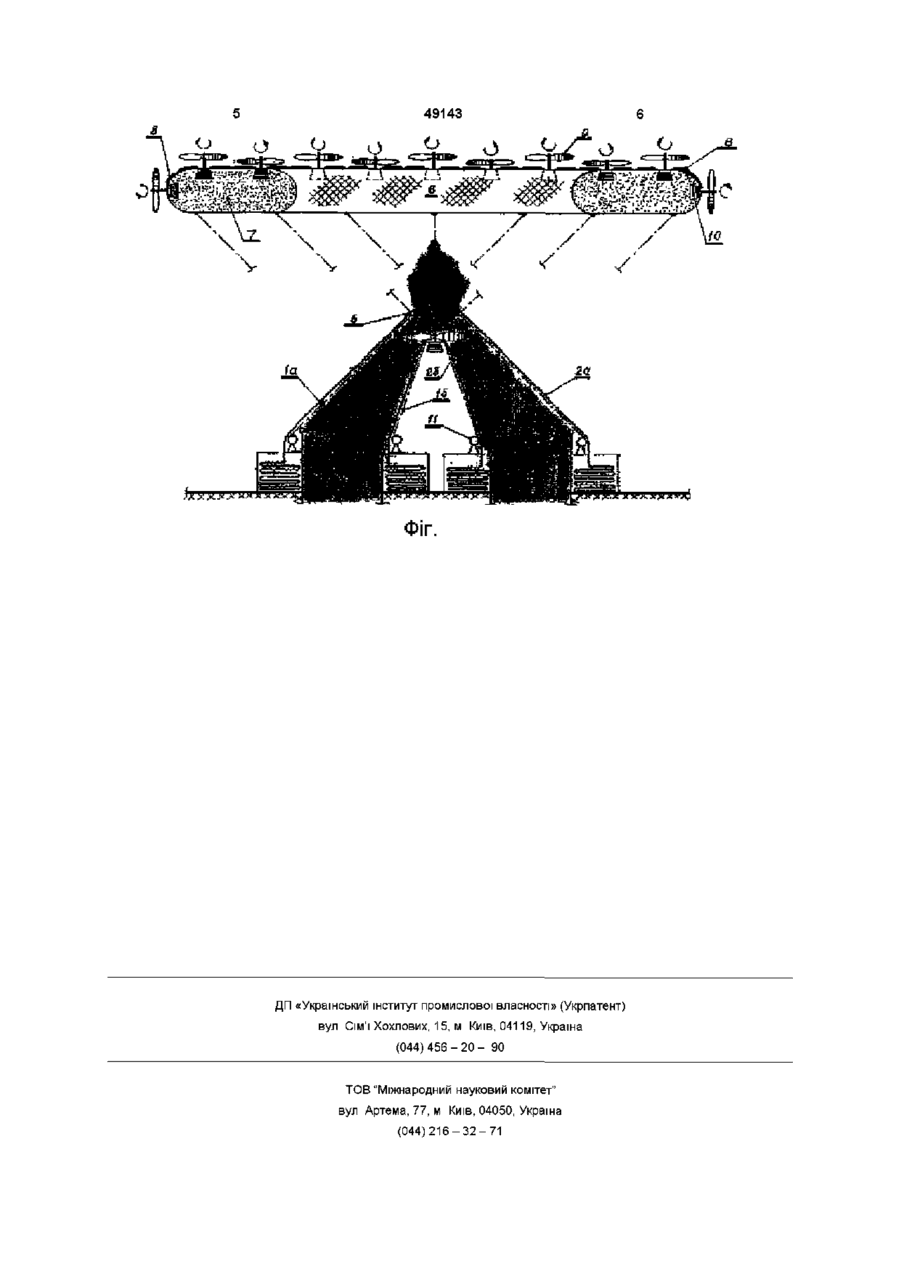

1 Обладнання для викиду газів в атмосферу, котре містить несучу каркасну конструкцію і гнучку викидну трубу, яке відрізняється тим, що несуча конструкція виконана у вигляді ЗОВНІШНІХ І внутрішніх тросових зв'язків, формуючих ВІДПОВІДНО ЗОВНІШНІЙ і внутрішній зрізані конуси і підтримуючих закріплені на них оболонки з пружно-еластичного термостійкого світлопрозорого матеріалу, при цьому на верхній основі внутрішнього конуса розміщена крильчатка з можливістю інтенсифікації тяги при и регульованому обертанні, а самий конус підвішений до верхньої основи зовнішнього конуса, котра у свою чергу Винахід відноситься до енергетики і може бути використаним на об'єктах із вентиляційними і технологічними викидами Аналоги винаходу - обладнання у виді оточувающого викидну трубу концентричного кожуха, через який за допомогою окремого вентилятора продувається повітря (пат Швеції № 223787, 1969 р), обладнання у виді світлопрозорої плівки, установленої зовні концентрично викидній трубі з можливістю нагрівання повітря, що піднімається через зазор, для посилення тяги ("Stahlbaues fur Industnebau", №6, 1982 р -с 16-22) Недоліки аналогів - неекономічність і неефективність при високій вартості і малій надійності Прототип винаходу - обладнання у виді несучої конструкції з трубчастого каркаса, по периметрі якого закріплені окремі гнучкі надувні сегменти викидної труби (а с СРСР № 1742585, 1992р ) Недоліки прототипу- підвищена трудомісткість монтажу Ціль винаходу - підвищення економічності і ефективності підвішена до аеропідиомного елемента, виконаного у вигляді тороподібної надувної оболонки, заповненої газом, легшим за повітря, облицьованої зовні приймачами сонячного випромінювання і оснащеної вітроколесами з електричними двигунами-генераторами, причому тросові зв'язки запасовані на барабани автоматичних лебідок із можливістю зміни висоти викидної труби і (або) висоти розташування аеропідиомного елемента, оснащених ВІДПОВІДНО датчиками тяги і датчиками швидкості вітру і частоти обертання вітроколіс, сполученими з перетворювачем сигналів, що зв'язаний із мікропроцесорним блоком автономного керування обладнанням по заданій програмі 2 Обладнання за п 1, яке відрізняється тим, що крильчатка оснащена датчиком частоти обертання, що також сполучений із згаданим перетворювачем сигналів 3 Обладнання за п 1, яке відрізняється тим, що на вході в викидну трубу виконана пульсуюча повітряна завіса з очищувальним газом Поставлена ціль досягається тим, що у обладнання для викиду газів в атмосферу, котре містить несучу каркасну конструкцію і гнучку викидну трубу, несуча конструкція виконана у виді ЗОВНІШНІХ І внутрішніх тросових зв'язків, формуючих ВІДПОВІДНО ЗОВНІШНІЙ і внутрішній усічені конуси і підтримуючих закріплені на них оболонки з пружноеластичного термостійкого світлопрозорого матеріалу, при цьому на верхній підставі внутрішнього конуса розміщена крильчатка з можливістю інтенсифікації тяги при її регульованому обертанні, а самий конус підвішений до верхньої підстави зовнішнього конуса, котра у свою чергу підвішена до аеропідиомного елемента, виконаному у виді тороподібної надувної оболонки, заповненої газом легше повітря, облицьованої зовні приймачами сонячного випромінювання і постаченої вітроколесами з електричними двигунами-генераторами, причому тросові зв'язки запасовані на барабани автоматичних лебідок із можливістю зміни висоти викидної труби і (або) висоти розташування аеропідиомного елемента, постачених ВІДПОВІДНО датчиками тяги і СО датчиками швидкості вітру і частоти обертання вітроколес, сполученими з перетворювачем сигналів, що пов'язаний із мікропроцесорним блоком автономного керування обладнанням по заданій програмі Крім того, крильчатка постачена датчиком частоти обертання, що також сполучений із згаданим перетворювачем сигналів, а на вході в викидну трубу виконана пульсуюча повітряна завіса з очищающим газом Загальна ознака винаходу і прототипу - наявність несучої каркасної конструкції і гнучкої викидної труби Суть винаходу пояснюється малюнком, де показаний вертикальний розріз обладнання, а цифрами позначені 1а, б - ВІДПОВІДНО ЗОВНІШНІ І внутрішні тросові зв'язки, 2а, б - ВІДПОВІДНО ЗОВНІШНІ І внутрішні оболонки у формі усічених конусів, 3 верхня підстава внутрішнього конуса, 4 - крильчатка, 5 - верхня підстава зовнішнього конуса, 6 - аеропідйомний елемент, 7 - газ-наповнювач аеропідйомного елемента, 8 -приймачи сонячного випромінювання, 9 - вітроколеса, 10 - електричні двигуни-генератори, 11 - автоматичні лебідки, 12 пульсуюча повітряна завіса з очищающим газом Обладнання для викиду газів в атмосферу, котре містить несучу каркасну конструкцію 1 і гнучку викиди)' трубу 2, виконано таким чином Несуча конструкція 1 виконана у виді ЗОВНІШНІХ 1а і внутрішніх 16 тросових зв'язків, формуючих ВІДПОВІДНО ЗОВНІШНІЙ і внутрішній усічені конуси і підтримуючих закріплені на них оболонки 2а, б з пружноеластичного термостійкого світлопрозорого матеріалу На верхній підставі 3 внутрішнього конуса розміщена крильчатка 4 із можливістю інтенсифікації тяги при її регульованому обертанні, а самий конус підвішений до верхньої підстави 5 зовнішнього конуса, котра у свою чергу підвішена до аеропідйомного елемента, виконаному у виді тороподібної надувної оболонки 6, заповненої газом 7 легше повітря, облицьованої зовні приймачами сонячного випромінювання 8 і постаченої вітроколесами 9 з електричними двигунами-генераторами 10 Тросові зв'язки 1а, б запасовані на барабани автоматичних лебідок 11 із можливістю зміни висоти викидної труби 2 і (або) висоти розташування аеропідйомного елемента 6, постачених ВІДПОВІДНО датчиками тяги і датчиками швидкості вітру і частоти обертання вітроколес 9, сполученими з перетворювачем сигналів, що пов'язаний із мікропроцесорним блоком автономного керування обладнанням по заданій програмі Крильчатка 4 постачена датчиком частоти обертання, що також сполучений із згаданим перетворювачем сигналів На вході в викидну трубу 2 виконана пульсуюча 49143 4 повітряна завіса 12 з очищающим газом Обладнання для викиду газів в атмосферу працює слідуючим чином Гази, що відходять, по димоходу надходять у викидну трубу 2, попередньо проходячи через повітряну завісу 12, що фільтрує, у якості якої може використовуватися пар або газ, який вступає в бажану реакцію з димовими газами для їхнього очищення Застосування світлопрозорих оболонок 2а, б дозволяє забезпечити додатковий підігрів сонячними променями викидаємих в атмосферу газів і, таким чином, ще більше зменшити (з урахуванням прискорення потоку крильчаткой 4 і вітроколесами 9) залежність висоти факела від характеристики вертикальної термічної стратифікації, туманів, від різниці максимальної і мінімальної добової температури у поверхні землі Варіювання висоти розташування аеропідйомного елемента 6 і висоти труби 2 шляхом зміни довжини тросових зв'язків 1а, б, запасованих на барабани автоматичних лебідок 11, дає можливість значно збільшити тривалість періоду, коли робота викидної труби 2 проходить без збільшення забруднення повітря в її округах, що пов'язано, як відомо, з оптимальним співвідношенням між параметрами газів, що відходять, «висотою султана» і ефективною висотою труби Підвищена економічність обладнання досягається додатковим виробітком електроенергії вітроагрегатами і приймачами сонячного випромінювання 8, котра направляється в мережу Винахід реалізується тим, що в якості матеріалу оболонок 2а, б використовують, наприклад, еластичну пластикову плівку в сорочці з епоксідної смоли, вітроколес 9 і крильчатки 4 - лопаті від списаних вертольотів Показники техніко-економічної ефективності винаходу істотне зниження вартості при дуже малій масі, висока технологічність і низька трудомісткість виготовлення, простота монтажу, обслуговування в процесі експлуатації і демонтажу, висока корозієстійкість і КИСЛОТОСТІЙКІСТЬ, МОЖЛИВІСТЬ додаткового очищення газів, що ВІДХОДЯТЬ, поліпшення розсіювання газів при більшій далекобійності факела, незалежність надійної роботи від можливих змін навколишнього аеродинамічного фона будинків і споруджень, виняток утворення вихорів, що змивають викидаєми гази униз, висока сейсмостійкість і велика ДОВГОВІЧНІСТЬ 49143 Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
