Пристрій для повітрообміну

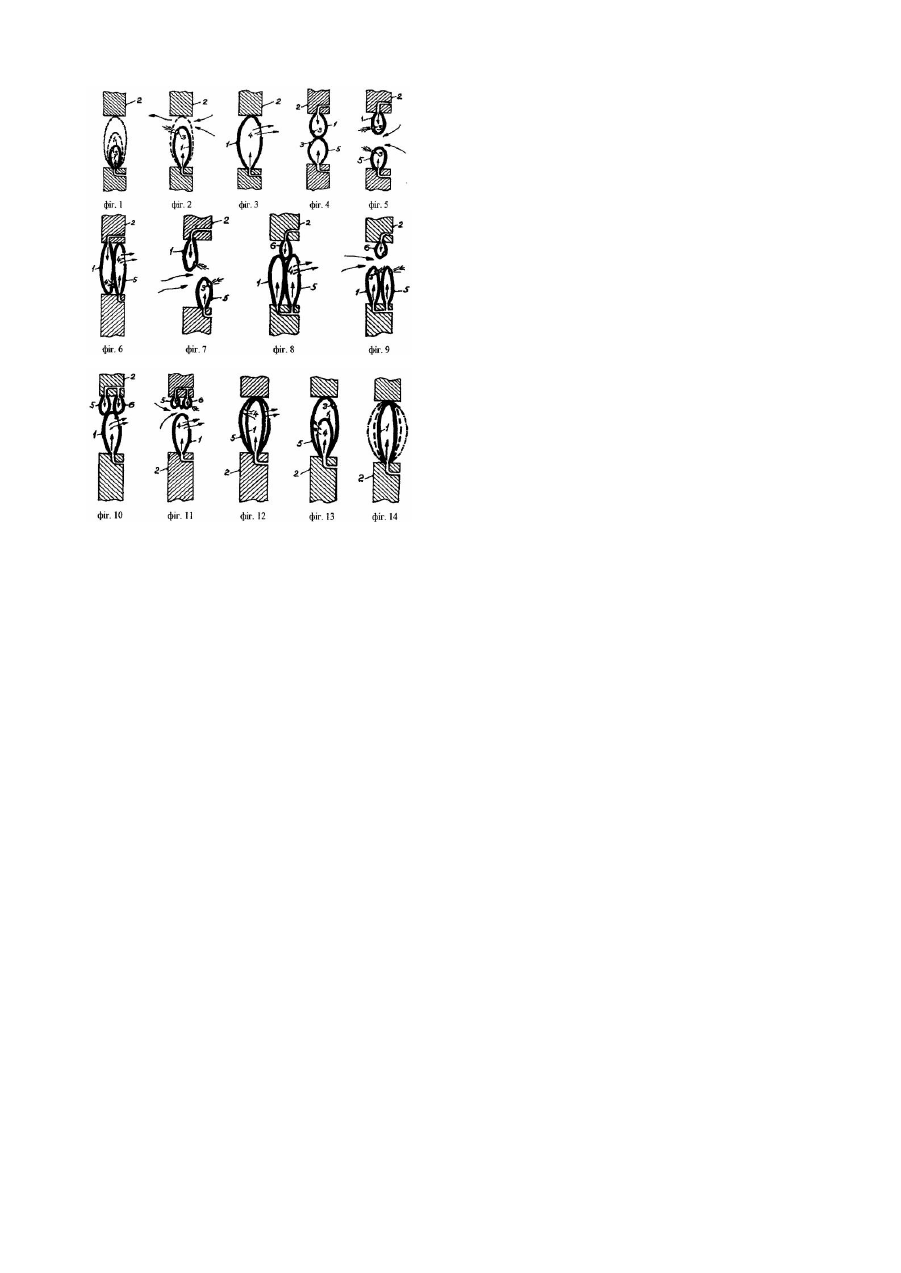

Винахід відноситься до аеродинаміки і може бути використаний в промисловому будівництві. Аналоги - пристрій для вентиляції з роздачею повітря через обвідний канал (заявка Японії №60-24369); із взаємодією в тракті що відходить і свіжого повітря (заявка ФРН №3341827); з циркуляцією повітря по вертикальних каналах у подвійних стінах (пат. США №4523519); з регульованими жалюзями (пат. Канади №1153925); із блоковою вставкою у виді лицювальної спіралі (заявка ЕПВ(ЕР) №0149053); з підключенням додаткового каналу під кутом до основного через завихрювач у напрямку руху повітря (а.с. №1325255). Недоліки аналогів - неекономічність, низька ефективність повітрообміну, недостатня теплозвукоізоляція, слабка пожежовибухобезпечність. Прототип винаходу - пристрій для вентиляції з регульованим повітрообміном через надувну від лінії стиснутого повітря повітряну заслінку усередині каналу (пат. США №4522116 за 1986р.). Недоліки прототипу - такі ж як і в аналогів і, крім того, наявність лінії стиснутого повітря, яка здорожує експлуатацію, значний опір руху потоку в каналі. В основу винаходу поставлена задача підвищення економічності й ефективності повітрообміну при надійної теплозвукоізоляції і пожежовибухобезпечності, шляхом того, що пристрій для повітрообміну містить щонайменше одну гнучку оболонку, при цьому оболонка виконана з еластичного світло-прозорого термостійкого матеріалу у виді двоопуклої лінзи регулювання надування і закріплена у світловому прорізі, причому одна сторона оболонки постачена запобіжним клапаном із соплом і (чи) частково виконана газопроникної, при цьому оболонка може бути стикована зустрічно з іншою оболонкою, причому оболонка може бути рівнобіжна іншій оболонці, при цьому оболонка може бути разом з рівнобіжною оболонкою стиковані з третьою оболонкою, при чому може бути оболонка стикована з двома рівнобіжними оболонками, при цьому оболонка може бути розміщена усередині іншої оболонки. Загальна ознака прототипу і винаходу - надувна оболонка. Сутність винаходу пояснюється кресленням на рисунки, де показаний вертикальний переріз пристрою: 1 оболонка; 2 - світловий проріз. Оболонка 1 може бути постачена запобіжним клапаном із соплом 3 (на фіг.1, 2), виконана з однією стороною частково 4 газопроникної (фіг.3), стикована зустрічне з іншою оболонкою 5 (фіг.4, 5 і 6), рівнобіжна іншій оболонці 5 (фіг.7), разом з рівнобіжною оболонкою 5 стикатися з третьою оболонкою 6 (фіг.8 і 9), стикатися з двома рівнобіжними оболонками 5 і 6 (фіг.10 і 11), розміщена усередині іншої оболонки 5 (фіг.12 і 13). Пристрій для повітрообміну містить щонайменше одну гнучку оболонку 1, виконану з еластичного світлопрозорого термостійкого матеріалу у виді двоопуклої лінзи регулювання надування і закріплену у світло вому прорізі 2. Одна сторона оболонки 2 постачена запобіжним клапаном із соплом 3 і(чи)частково виконана газопроникної 4. При цьому оболонка 1 може бути: стикована зустрічно з іншою оболонкою 5, рівнобіжна іншій оболонці5, разом з рівнобіжною оболонкою 5 стиковані з третьою оболонкою6, стикована з двома рівнобіжними оболонками 5 і 6, розміщена усередині іншої оболонки 5.і (чи) постачена запобіжним клапаном із соплом 3. Пристрій працює в такий спосіб. У процесі заповнення вентиляційним повітрям оболонка 1 перекриває світловий проріз 2 (фіг.1). Подальше підвищення тиску в оболонці 1 викликає спрацьовування запобіжного клапана із соплом 3, оболонка 1 ляскає, забезпечуючи ежекційний ефект у прорізі 2 (фіг.2). При газопроникності частини 4 однієї сторони оболонки 1 (фіг.3) забезпечується повітрообмін з одночасним очищенням хімічно забрудненого повітря. Дві оболонки 1 і 5 (фіг.4), розширюючи зустрічне один одному, надійно перекривають проріз 2 будь-які висоти чи ширини, забезпечуючи при лясканні оболонок інтенсивний повітрообмін імпульсного типу (фіг.5). Висока теплозвукоізоляція забезпечується при рівнобіжному розташуванні двох оболонок 1 і 5, постачених газопроникними ділянками 4 (фіг.6) чи запобіжних клапанів із соплами 3 (фіг.7). Для особливо великих прорізів економічність і ефективність повітрообміну досягається двома паралельно розташованими в прорізі 2 нижніми оболонками 1 і 5 і дотичної з ними верхньою оболонкою 6 (фіг.8), при цьому поліпшується потікорозподіл у верхній зоні вентильованого середовища (фіг.9). При установці ж у прорізі 2, навпаки, однієї нижньої оболонки 1 і дотичних з нею дво х верхніх оболонок 5 і 6 (фіг.10) поліпшується потікорозподіл в нижній зоні вентильованого середовища (фіг.11). Розміщення однієї оболонки 1 усередині іншої оболонки 5 (фіг.12)підвищує як теплозвукоізоляцію системи, так і ступінь очищення хімічно забрудненого повітря, при цьому імпульсний повітрообмін зберігається якщо оболонка 5 постачена запобіжним клапаном із соплом 3 (фіг.13). Зміною опуклості оболонки 1 у прорізі 2 (фіг.14) варіюється параметр теплозвукоізоляції і фокусування світлових (теплових) променів у тім чи іншому обсязі вентильованого об'єкта. Винахід реалізують тим, що як матеріал гнучкої оболонки використовують, наприклад, тканину "ніфлон" (Англія), а газопроникної частини оболонки - тканину ФП (СРСР). Показники техніко-економічної ефективності винаходу: висока економічність повітрообміну за рахунок істотного зниження капітальних і експлуатаційних витрат; надійна теплозвукоізоляція і її варіювання в широких межах відповідно поставленим вимогам; імпульсний потікорозподіл як найбільш ефективне для ліквідації застійних зон і неприпустимого збільшення концентрації хімічних домішок повітря в тім чи іншому обсязі вентильованого об'єкта; - високий ступінь очищення, особливо за рахунок застосування багатошарових гнучких оболонок; - регулювання рівня висвітлення за рахунок мінливої фокусування світлових променів при зміні опуклості оболонки; - додатковий підігрів повітря при фокусування сонячних променів у тім чи іншому обсязі вентильованого об'єкта; - збільшення пожежостійкості об'єкта в залежності від термостійкості матеріалу гнучкої оболонки; - підвищення вибухобезпечності як за рахунок регульованої подачі через оболонку добавок, які флегматизують, у повітряне середовище вентильованого об'єкта, так і ефективного розсіювання енергії вибуху через проріз при лясканні оболонки; - підвищення комфортності повітряного середовища вентильованого об'єкта за рахунок подачі через оболонку відповідним чином обробленого, наприклад, охолодженого (у літній період) чи нагрітого (у зимовий період) повітря.
