Полімерна композиція для захисних покрить

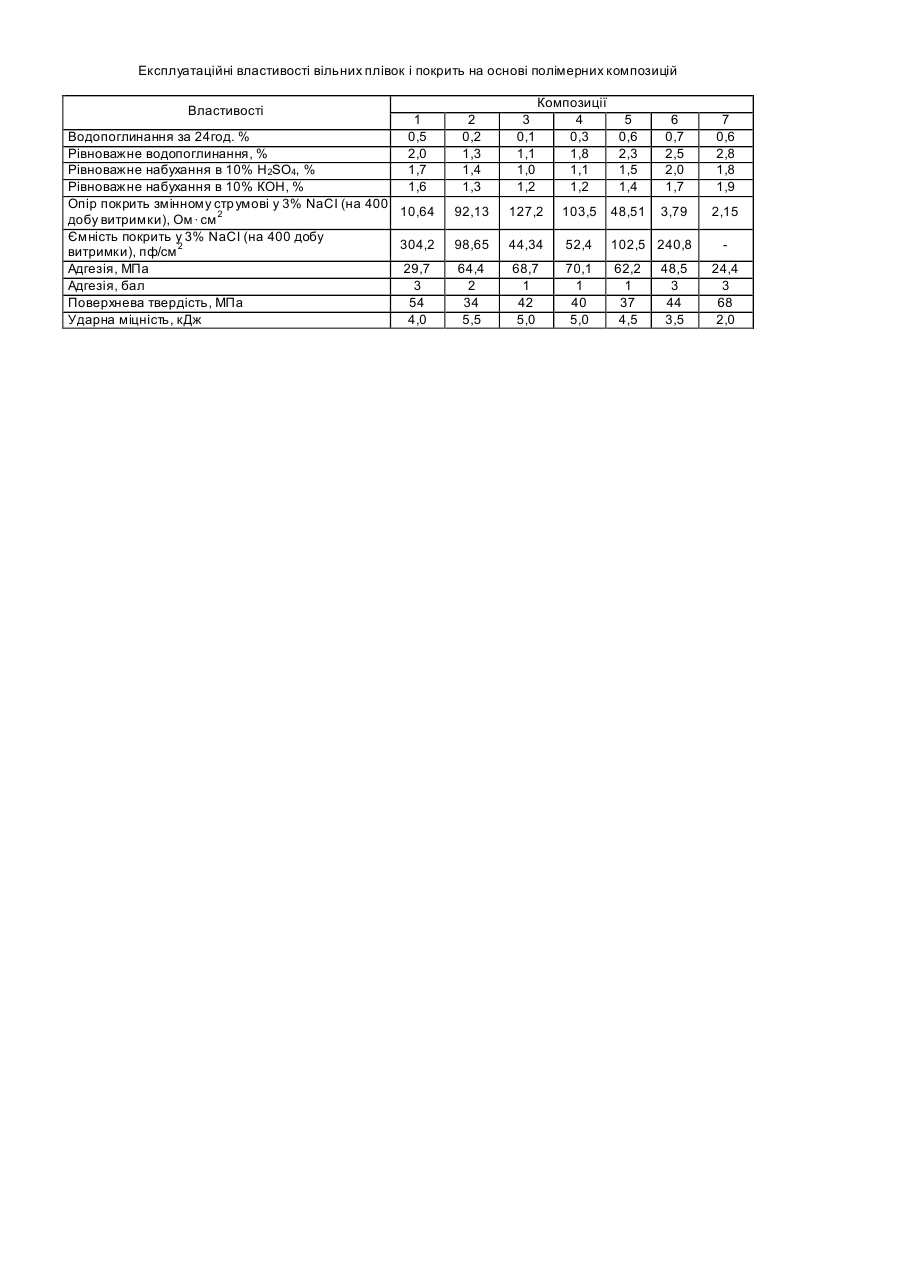

Винахід відноситься до композицій високомолекулярних сполук, зокрема епоксидних смол, що можуть бути використані для одержання антикорозійних захисних покрить, клеїв, герметиків та компаундів. Відомий склад композиції (Д.А. Кардашов. Синтетические клеи. Изд. 3-е, перераб. и доп. - М.: Химия, 1976, с.107-109), яка містить епоксидіанову смолу ЕД-20, олігоефіракрилат, бутадієнакрилонітрильний каучук та амінний отверджувач. Але захисні покриття на основі даної композиції характеризуються пониженими антикорозійними властивостями, головним чином внаслідок їхньої низької водотривкості, пластичності та недостатньої міцності адгезійного зв'язку до металічних поверхонь. Відома полімерна композиція для захисних покрить (Электроизоляционный компаунд, Л.Т. Пономарев, Н.В. Пономарева, Н.М. Голополосова и др., А.с. №509623, МКВ2 С08L13/00, Б.И. №13, 1976р.) яка містить епоксидіанову смолу (5-70мас. частин), низькомолекулярний карбоксилатний каучук (5-30мас. частин) та амінний отверджувач - поліетиленполіамін (2-35мас. частин). Для покрить на основі відомої композиції також характерна низька стійкість до дії кислих та водних середовищ внаслідок недостатньої пластичності, адгезійної міцності та висока в'язкість системи, що погіршує технологічність формування покрить. В основу винаходу поставлено задачу вдосконалити склад полімерної композиції для захисних покрить, в якій введення нових компонентів забезпечило б покращення комплексу фізико-механічних та антикорозійних властивостей даної композиції та те хнологічності нанесення покрить на її основі, та дозволило б збільшити термін їх експлуатації. Поставлена задача вирішується тим, що полімерна композиція для захисних покрить, яка містить епоксидіанову смолу, низькомолекулярний карбоксилатний каучук і амінний отверджувач - поліетиленполіамін, згідно з винаходом, вона додатково містить полівінілпіролідон та розчинник при такому співвідношенні компонентів, мас. ч.: епоксидіанова смола 100 низькомолекулярний карбоксилатний каучук 25-30 поліетиленполіамін 12-15 полівінілпіролідон 2-4 розчинник 20-40 Полівінілпіролідон, завдяки наявності в своїй стр уктурі полярних функціональних гр уп, сприяє підвищенню адгезивних характеристик покриттів на основі даної композиції, окрім того, як полімерний пластифікатор він покращує пластичність композиції. Введення розчинника покращує те хнологічність композиції. Досягнуте поліпшення властивостей полімерної композиції дозволяє збільшити термін експлуатації полімерних матеріалів та покрить, одержаних на її основі. Для одержання полімерної композиції, що заявляється були використані: - епоксидіанова смола ЕД-20 (ГОСТ 10587-84); - низькомолекулярний карбоксилатний каучук СКН-7 КТР (ТУ 38-10 3474-80); - поліетиленполіамін (ТУ 6-02-1099-83); - полівінілпіролідон молекулярної маси 12000±2000 (ТУ 64-9-03-86); - як розчинник використовують толуол (ГОСТ 5789-78), ізопропіловий спирт (ТУ 6-09-402-85). Композиції готували ретельним перемішуванням компонентів, наносили на попередньо знежирену поверхню сталевих зразків для одержання покрить чи фторопластові форми для одержання вільних плівок і витримували протягом 72год при кімнатній температурі. Товщина вільних плівок та покрить становила 200±20мкм. Для визначення фізико-механічних та антикорозійних властивостей використовували стандартні методики. Приклад 1. Епоксидіанову смолу (100мас. ч.) змішували із низькомолекулярним карбоксилатним каучуком (25мас. ч.), полівінілпіролідоном (1мас. ч), та сумішшю розчинників - толуол : ізопропіловий спирт у співвідношенні 40: 60 (20мас. ч.). Безпосередньо перед нанесенням покрить чи заливанням у форми вводили поліетиленполіамін (15мас. ч.). Компонентний склад наведений в таблиці 1. Після формування покриття та плівки витримували протягом 72год при кімнатній температурі й проводили дослідження їх властивостей, які наведені в таблиці 2. Приклади 2-6 були приготовлені аналогічно. Приклад 7 - за прототипом. Склади конкретного виконання композицій наведені в таблиці 1, а властивості вільних плівок і захисних покрить на їх основі - в таблиці 2. Виходячи з результатів, наведених в табл.2 видно, що присутність полівінілпіролідону та розчинника надає покриттям на основі полімерних композицій запропонованого складу (2-5) високі характеристики водо- та хімтривкості й, відповідно, антикорозійної стійкості, а також підвищеної пластичності, адгезійної міцності. Таблиця №1 Компонентний склад полімерної композиції Компоненти Епоксидіанова смола Низькомолекулярний карбоксилатний каучук Поліетиленполіамін Полівінілпіролідон Розчинник 1 100 25 15 1 20 2 100 25 15 2 25 Вміст компонентів, мас. ч. 3 4 5 100 100 100 25 30 30 15 12 12 3 3 4 30 30 35 6 100 30 12 5 40 7 100 30 15 Таблиця №2 Експлуатаційні властивості вільних плівок і покрить на основі полімерних композицій Властивості 1 0,5 2,0 1,7 1,6 Водопоглинання за 24год. % Рівноважне водопоглинання, % Рівноважне набухання в 10% H2SО4, % Рівноважне набухання в 10% КОН, % Опір покрить змінному струмові у 3% NaCI (на 400 10,64 добу витримки), Ом × см 2 Ємність покрить у 3% NaCI (на 400 добу 304,2 витримки), пф/см 2 Адгезія, МПа 29,7 Адгезія, бал 3 Поверхнева твердість, МПа 54 Ударна міцність, кДж 4,0 Композиції 4 0,3 1,8 1,1 1,2 2 0,2 1,3 1,4 1,3 3 0,1 1,1 1,0 1,2 5 0,6 2,3 1,5 1,4 6 0,7 2,5 2,0 1,7 7 0,6 2,8 1,8 1,9 92,13 127,2 103,5 48,51 3,79 2,15 98,65 44,34 52,4 102,5 240,8 64,4 2 34 5,5 68,7 1 42 5,0 70,1 1 40 5,0 62,2 1 37 4,5 48,5 3 44 3,5 24,4 3 68 2,0
