Полімерна композиція для антикорозійних покриттів

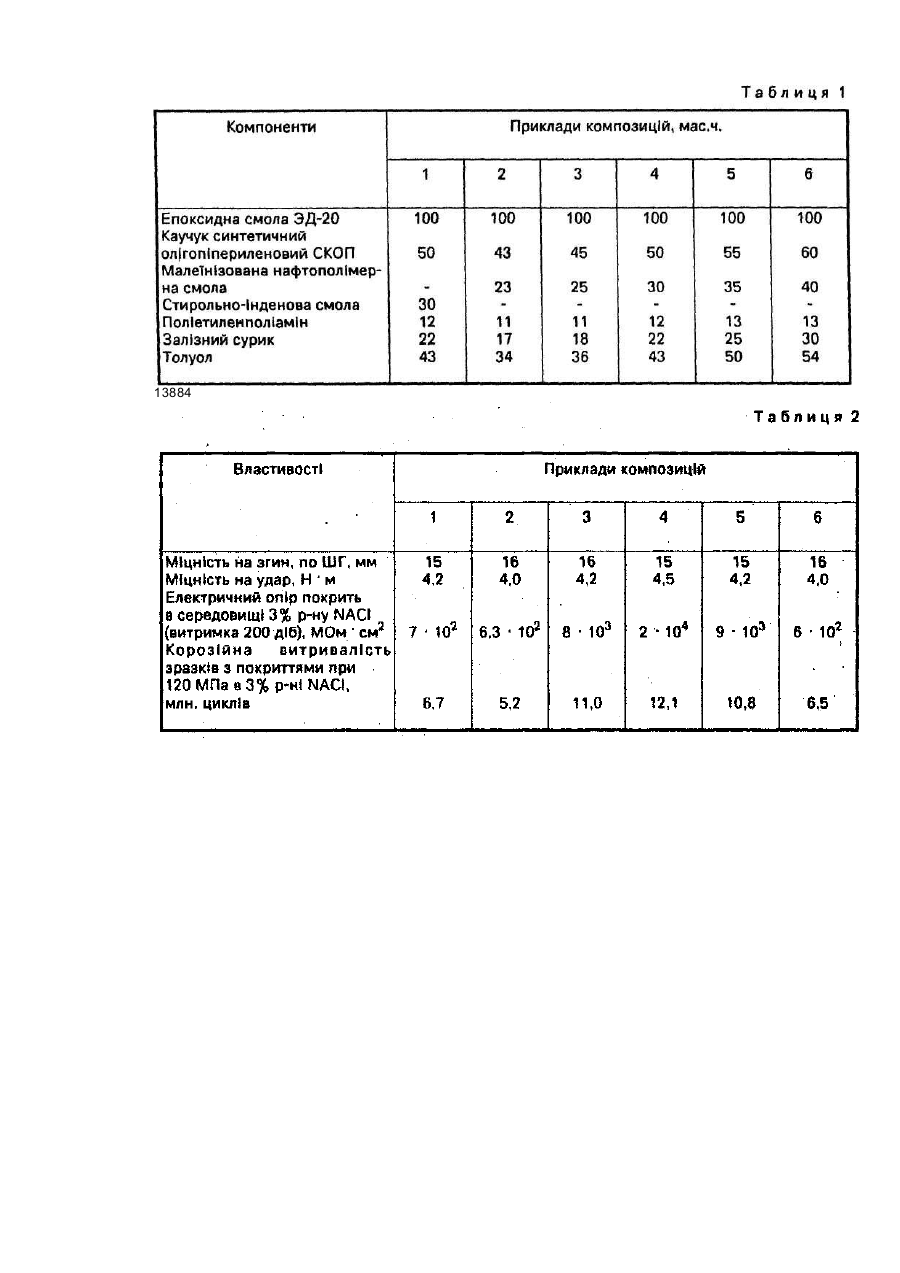

Винахід відноситься до області одержання полімерних композицій для клеїв, антикорозійних покрить та герметиків. Відома полімерна композиція, яка містить епоксидну смолу (100 мас.ч.), рідкий каучук (50 мас.ч.), стирольно-інденову смолу (30 мас.ч.), поліетиленполіамін (12 мас.ч.), залізний сурик (22 мас.ч.) і толуол (43 мас.ч.). Однак для відомої композиції характерна низька стійкість в умовах одночасної дії корозійного середовища і циклічних механічних напружень внаслідок недостатнього суміщення епоксидної та нафтополімерної складових та відсутності взаємодії між ними. В основу винаходу покладена задача вдосконалити склад полімерної композиції шляхом заміни інертної нафтополімерної складової (стирольно-Інденової смоли) на нафтополімерну смолу, здатну добре суміщатися з іншими складовими полімерної композиції і взаємодіяти з ними з утворенням впорядкованої хімічно-стійкої структури, що забезпечить підвищення стійкості покрить та полімерних матеріалів, одержаних на основі даної композиції, в умовах одночасної дії корозійних середовищ та циклічних механічних напружень. Поставлена задача вирішується тим, що полімерна композиція, яка містить епоксидну смолу, залізний сурик, поліетиленполіамін, рідкий каучук, нафтополімерну смолу і толуол, згідно з винаходом в якості нафтополімерної смоли містить малеїнізовану нафтополімерну смолу, а як рідкий каучук - каучук олігопіпериленовий, при такому співвідношенні компонентів, мас.ч.: Малеїнізована нафтополімерна смола є водостійкою і необмежено суміщається з епоксидною смолою та іншими компонентами полімерної композиції. В результаті тверднення утвореної полімерної композиції на поверхні сталі формується полімерне покриття з однорідною водо- і хімічностійкою структурою. При цьому малеїнізована нафтополімерна смола може взаємодіяти з епоксидним компонентом з утворенням хімічних зв'язків, що додатково сприяє підвищенню корозійної стійкості та корозійної витривалості полімерних покриттів. Для експериментальної перевірки складу, що заявляється, були підготовлені шість сумішей інгредієнтів. В композиції були використані: - малеїнізована нафтополімерна смола з молекулярною масою 510, температурою розм'якшення 65°С, числом омилення 48 мг КОН/г та йодним числом 16 г J2/100 г, яка отримана в дослідному порядку на дослідному заводі НДКТІнафтохімобладнання (м. Волгоград); - епоксидна смола ЭД-20 (ГОСТ 10587-84); - олігопіпериленовий каучук СКОП (ТУ 38.103542-89); - затверджувач - поліетиленполіамін (ТУ 6-02-1099-83); - розчинник - толуол (ГОСТ 5789-78); - наповнювач - залізний сурик (ГОСТ 8135-82) Композицію готували ретельним перемішуванням компонентів, наносили на попередньо знежирену поверхню сталевих зразків і залишали на 72 год. при 20°С. Товщина одержаних покриттів становила 300±25 мкм. В табл. 1 наведені приклади конкретного виконання композиції, яка заявляється, та відомої (1). В табл. 2 представлені властивості захисних покриттів на основі полімерних композицій, виготовлених згідно прикладів табл.1. З табл. 2 видно, що покриття, на основі полімерної композиції запропонованого складу (3-5), мають кращі захисні властивості як в ненапруженому стані, так і в умовах корозійної втоми, про що свідчить збільшення їх електричного опору при витримці в корозійному середовищі та підвищення корозійної витривалості сталевих зразків з покриттями. Досягнуте поліпшення Ізоляційних властивостей та корозійної витривалості покриттів на основі запропонованої полімерної композиції дозволяє значно збільшити експлуатаційну довговічність сталевих виробів із даними покриттями. Крім того, використання в складі композиції дешевої нафтополімерної смоли, синтезованої з відходів крупнотонажних хімічних виробництв, сприяє зниженню вартості полімерних покриттів. 13884
