Пристрій для вилуговування

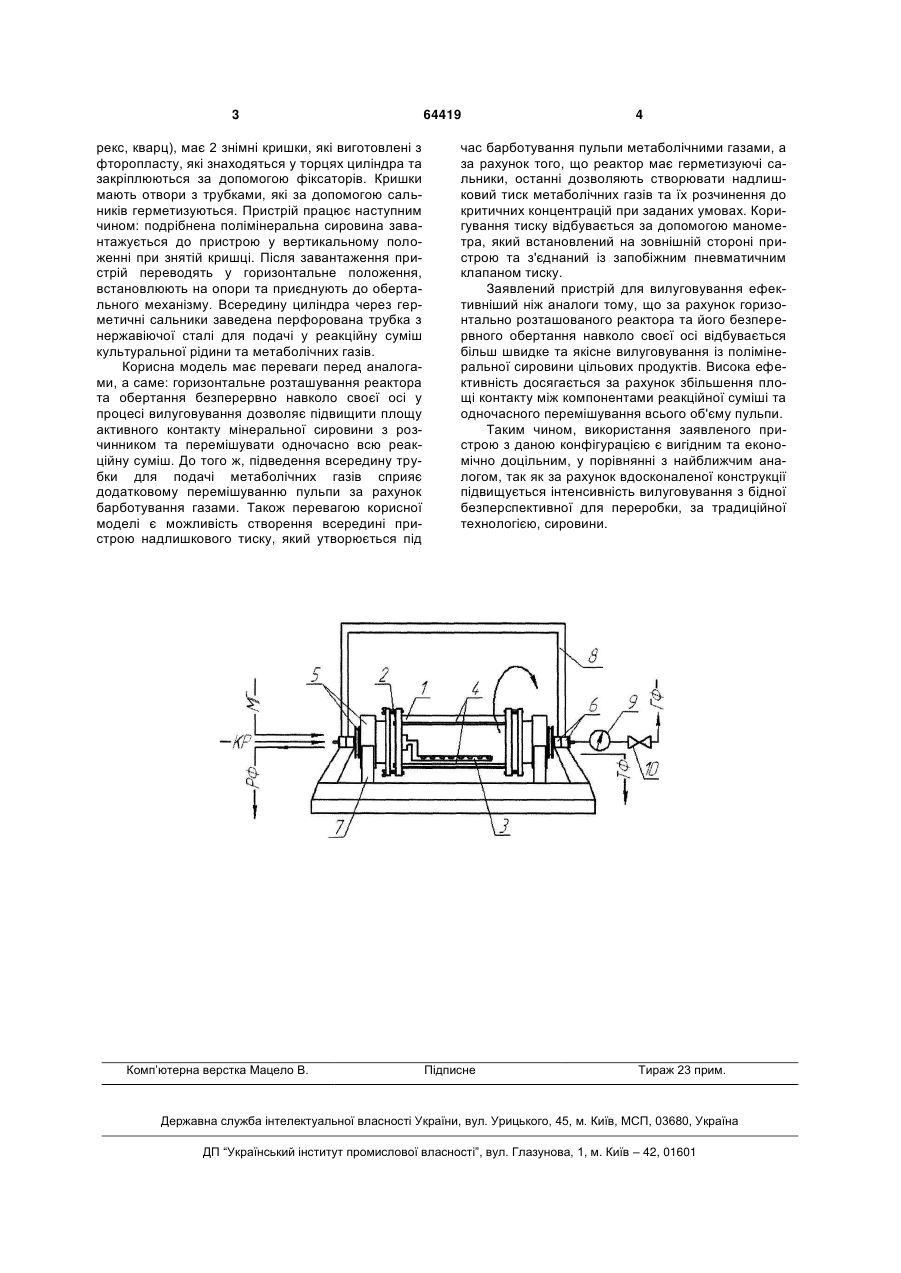

Пристрій для вилуговування, що містить циліндричний корпус, систему для перемішування та 3 рекс, кварц), має 2 знімні кришки, які виготовлені з фторопласту, які знаходяться у торцях циліндра та закріплюються за допомогою фіксаторів. Кришки мають отвори з трубками, які за допомогою сальників герметизуються. Пристрій працює наступним чином: подрібнена полімінеральна сировина завантажується до пристрою у вертикальному положенні при знятій кришці. Після завантаження пристрій переводять у горизонтальне положення, встановлюють на опори та приєднують до обертального механізму. Всередину циліндра через герметичні сальники заведена перфорована трубка з нержавіючої сталі для подачі у реакційну суміш культуральної рідини та метаболічних газів. Корисна модель має переваги перед аналогами, а саме: горизонтальне розташування реактора та обертання безперервно навколо своєї осі у процесі вилуговування дозволяє підвищити площу активного контакту мінеральної сировини з розчинником та перемішувати одночасно всю реакційну суміш. До того ж, підведення всередину трубки для подачі метаболічних газів сприяє додатковому перемішуванню пульпи за рахунок барботування газами. Також перевагою корисної моделі є можливість створення всередині пристрою надлишкового тиску, який утворюється під Комп’ютерна верстка Мацело В. 64419 4 час барботування пульпи метаболічними газами, а за рахунок того, що реактор має герметизуючі сальники, останні дозволяють створювати надлишковий тиск метаболічних газів та їх розчинення до критичних концентрацій при заданих умовах. Коригування тиску відбувається за допомогою манометра, який встановлений на зовнішній стороні пристрою та з'єднаний із запобіжним пневматичним клапаном тиску. Заявлений пристрій для вилуговування ефективніший ніж аналоги тому, що за рахунок горизонтально розташованого реактора та його безперервного обертання навколо своєї осі відбувається більш швидке та якісне вилуговування із полімінеральної сировини цільових продуктів. Висока ефективність досягається за рахунок збільшення площі контакту між компонентами реакційної суміші та одночасного перемішування всього об'єму пульпи. Таким чином, використання заявленого пристрою з даною конфігурацією є вигідним та економічно доцільним, у порівнянні з найближчим аналогом, так як за рахунок вдосконаленої конструкції підвищується інтенсивність вилуговування з бідної безперспективної для переробки, за традиційної технологією, сировини. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
