Система попередження про перевищення встановленої швидкості руху

Номер патенту: 64418

Опубліковано: 10.11.2011

Автор: Капацій Андрій Вікторович

Завантажити PDF файл.

Формула / Реферат

Система попередження про перевищення встановленої швидкості руху, що містить пристрій для обрання бажаної швидкості, електронну схему порівняння швидкості транспортного засобу з обраною бажаною швидкістю, оповіщувач, підключений до електронної схеми порівняння швидкості транспортного засобу з обраною бажаною швидкістю, яка відрізняється тим, що містить джерело оптичного випромінювання, фотоелектронний приймач оптичного випромінювання, циферблат встановленого на транспортному засобі спідометра, стрілку встановленого на транспортному засобі спідометра, джерело електричного живлення та кріплення, причому елементи системи скомпоновані разом, наприклад поміщені у коробку, яка кріпиться до конструктивних елементів транспортного засобу таким чином, щоб оптичне випромінювання з джерела оптичного випромінювання потрапляло на циферблат спідометра та, відбившись від циферблата спідометра, потрапляло до фотоелектронного приймача оптичного випромінювання, а також кріплення до конструктивних елементів транспортного засобу здійснюється одним із відомих способів, наприклад вакуумним присоском.

Текст

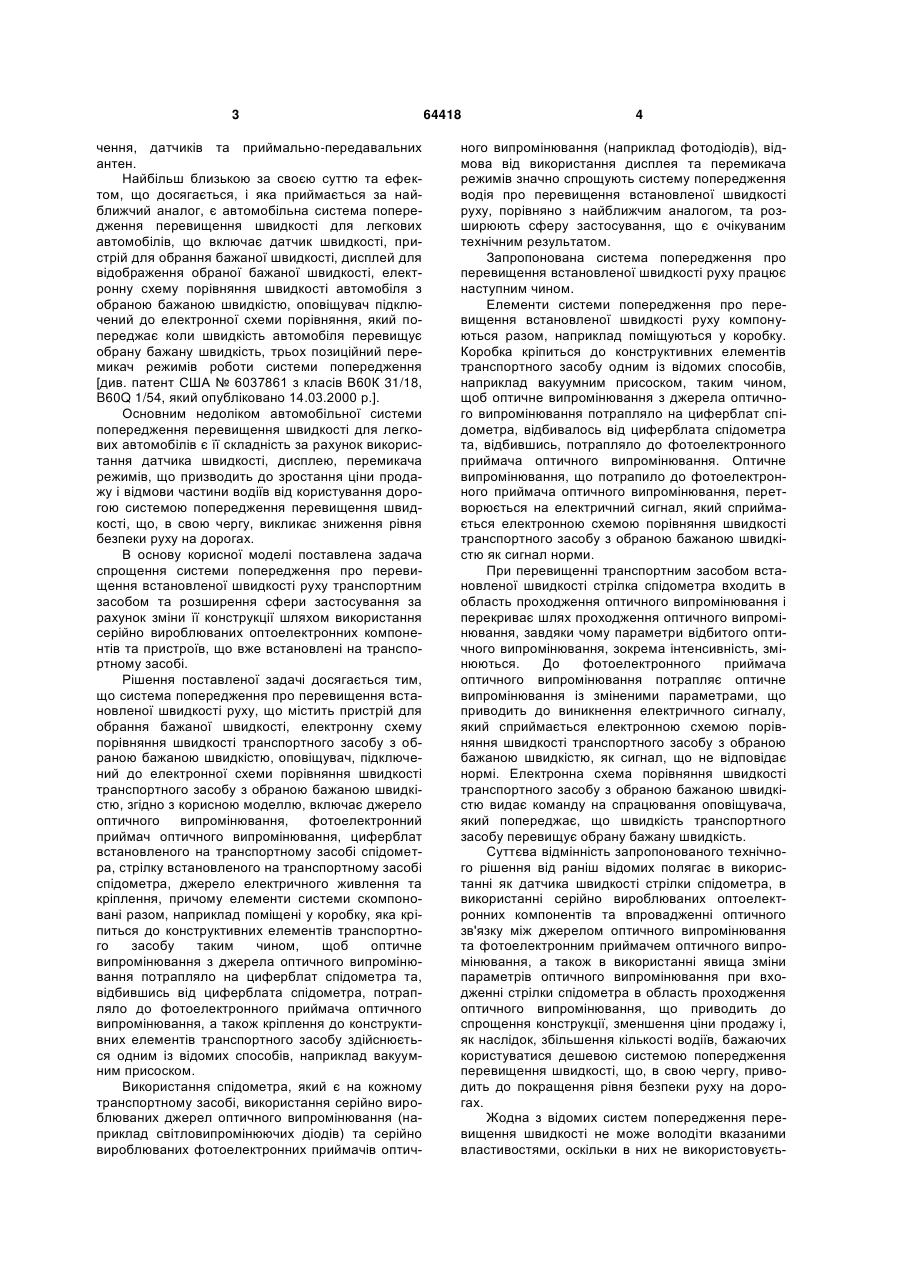

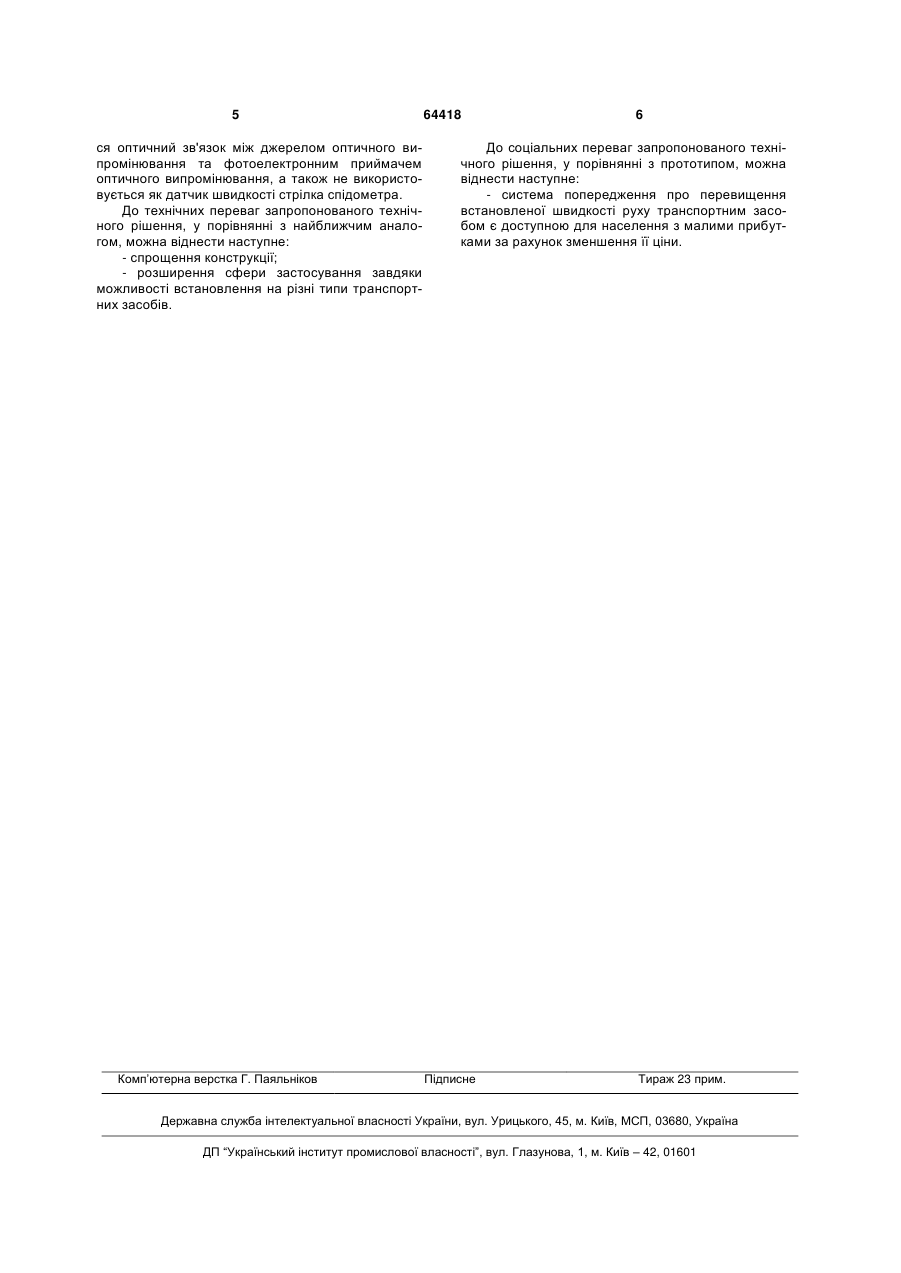

Система попередження про перевищення встановленої швидкості руху, що містить пристрій для обрання бажаної швидкості, електронну схему порівняння швидкості транспортного засобу з обраною бажаною швидкістю, оповіщувач, підключений до електронної схеми порівняння швидкості транспортного засобу з обраною бажаною швидкістю, яка відрізняється тим, що містить джерело оптичного випромінювання, фотоелектронний приймач оптичного випромінювання, циферблат 3 чення, датчиків та приймально-передавальних антен. Найбільш близькою за своєю суттю та ефектом, що досягається, і яка приймається за найближчий аналог, є автомобільна система попередження перевищення швидкості для легкових автомобілів, що включає датчик швидкості, пристрій для обрання бажаної швидкості, дисплей для відображення обраної бажаної швидкості, електронну схему порівняння швидкості автомобіля з обраною бажаною швидкістю, оповіщувач підключений до електронної схеми порівняння, який попереджає коли швидкість автомобіля перевищує обрану бажану швидкість, трьох позиційний перемикач режимів роботи системи попередження [див. патент США № 6037861 з класів В60К 31/18, B60Q 1/54, який опубліковано 14.03.2000 р.]. Основним недоліком автомобільної системи попередження перевищення швидкості для легкових автомобілів є її складність за рахунок використання датчика швидкості, дисплею, перемикача режимів, що призводить до зростання ціни продажу і відмови частини водіїв від користування дорогою системою попередження перевищення швидкості, що, в свою чергу, викликає зниження рівня безпеки руху на дорогах. В основу корисної моделі поставлена задача спрощення системи попередження про перевищення встановленої швидкості руху транспортним засобом та розширення сфери застосування за рахунок зміни її конструкції шляхом використання серійно вироблюваних оптоелектронних компонентів та пристроїв, що вже встановлені на транспортному засобі. Рішення поставленої задачі досягається тим, що система попередження про перевищення встановленої швидкості руху, що містить пристрій для обрання бажаної швидкості, електронну схему порівняння швидкості транспортного засобу з обраною бажаною швидкістю, оповіщувач, підключений до електронної схеми порівняння швидкості транспортного засобу з обраною бажаною швидкістю, згідно з корисною моделлю, включає джерело оптичного випромінювання, фотоелектронний приймач оптичного випромінювання, циферблат встановленого на транспортному засобі спідометра, стрілку встановленого на транспортному засобі спідометра, джерело електричного живлення та кріплення, причому елементи системи скомпоновані разом, наприклад поміщені у коробку, яка кріпиться до конструктивних елементів транспортного засобу таким чином, щоб оптичне випромінювання з джерела оптичного випромінювання потрапляло на циферблат спідометра та, відбившись від циферблата спідометра, потрапляло до фотоелектронного приймача оптичного випромінювання, а також кріплення до конструктивних елементів транспортного засобу здійснюється одним із відомих способів, наприклад вакуумним присоском. Використання спідометра, який є на кожному транспортному засобі, використання серійно вироблюваних джерел оптичного випромінювання (наприклад світловипромінюючих діодів) та серійно вироблюваних фотоелектронних приймачів оптич 64418 4 ного випромінювання (наприклад фотодіодів), відмова від використання дисплея та перемикача режимів значно спрощують систему попередження водія про перевищення встановленої швидкості руху, порівняно з найближчим аналогом, та розширюють сферу застосування, що є очікуваним технічним результатом. Запропонована система попередження про перевищення встановленої швидкості руху працює наступним чином. Елементи системи попередження про перевищення встановленої швидкості руху компонуються разом, наприклад поміщуються у коробку. Коробка кріпиться до конструктивних елементів транспортного засобу одним із відомих способів, наприклад вакуумним присоском, таким чином, щоб оптичне випромінювання з джерела оптичного випромінювання потрапляло на циферблат спідометра, відбивалось від циферблата спідометра та, відбившись, потрапляло до фотоелектронного приймача оптичного випромінювання. Оптичне випромінювання, що потрапило до фотоелектронного приймача оптичного випромінювання, перетворюється на електричний сигнал, який сприймається електронною схемою порівняння швидкості транспортного засобу з обраною бажаною швидкістю як сигнал норми. При перевищенні транспортним засобом встановленої швидкості стрілка спідометра входить в область проходження оптичного випромінювання і перекриває шлях проходження оптичного випромінювання, завдяки чому параметри відбитого оптичного випромінювання, зокрема інтенсивність, змінюються. До фотоелектронного приймача оптичного випромінювання потрапляє оптичне випромінювання із зміненими параметрами, що приводить до виникнення електричного сигналу, який сприймається електронною схемою порівняння швидкості транспортного засобу з обраною бажаною швидкістю, як сигнал, що не відповідає нормі. Електронна схема порівняння швидкості транспортного засобу з обраною бажаною швидкістю видає команду на спрацювання оповіщувача, який попереджає, що швидкість транспортного засобу перевищує обрану бажану швидкість. Суттєва відмінність запропонованого технічного рішення від раніш відомих полягає в використанні як датчика швидкості стрілки спідометра, в використанні серійно вироблюваних оптоелектронних компонентів та впровадженні оптичного зв'язку між джерелом оптичного випромінювання та фотоелектронним приймачем оптичного випромінювання, а також в використанні явища зміни параметрів оптичного випромінювання при входженні стрілки спідометра в область проходження оптичного випромінювання, що приводить до спрощення конструкції, зменшення ціни продажу і, як наслідок, збільшення кількості водіїв, бажаючих користуватися дешевою системою попередження перевищення швидкості, що, в свою чергу, приводить до покращення рівня безпеки руху на дорогах. Жодна з відомих систем попередження перевищення швидкості не може володіти вказаними властивостями, оскільки в них не використовуєть 5 ся оптичний зв'язок між джерелом оптичного випромінювання та фотоелектронним приймачем оптичного випромінювання, а також не використовується як датчик швидкості стрілка спідометра. До технічних переваг запропонованого технічного рішення, у порівнянні з найближчим аналогом, можна віднести наступне: - спрощення конструкції; - розширення сфери застосування завдяки можливості встановлення на різні типи транспортних засобів. Комп’ютерна верстка Г. Паяльніков 64418 6 До соціальних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести наступне: - система попередження про перевищення встановленої швидкості руху транспортним засобом є доступною для населення з малими прибутками за рахунок зменшення її ціни. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Governed speed enforcement warning system

Автори англійською

Kapatsii Andrii Viktorovych

Назва патенту російською

Система предупреждения о превышении установленной скорости движения

Автори російською

Капаций Андрей Викторович

МПК / Мітки

МПК: G01P 13/00, G08G 1/052

Мітки: швидкості, встановленої, руху, попередження, система, перевищення
