Спосіб оброблення сейсмічної інформації

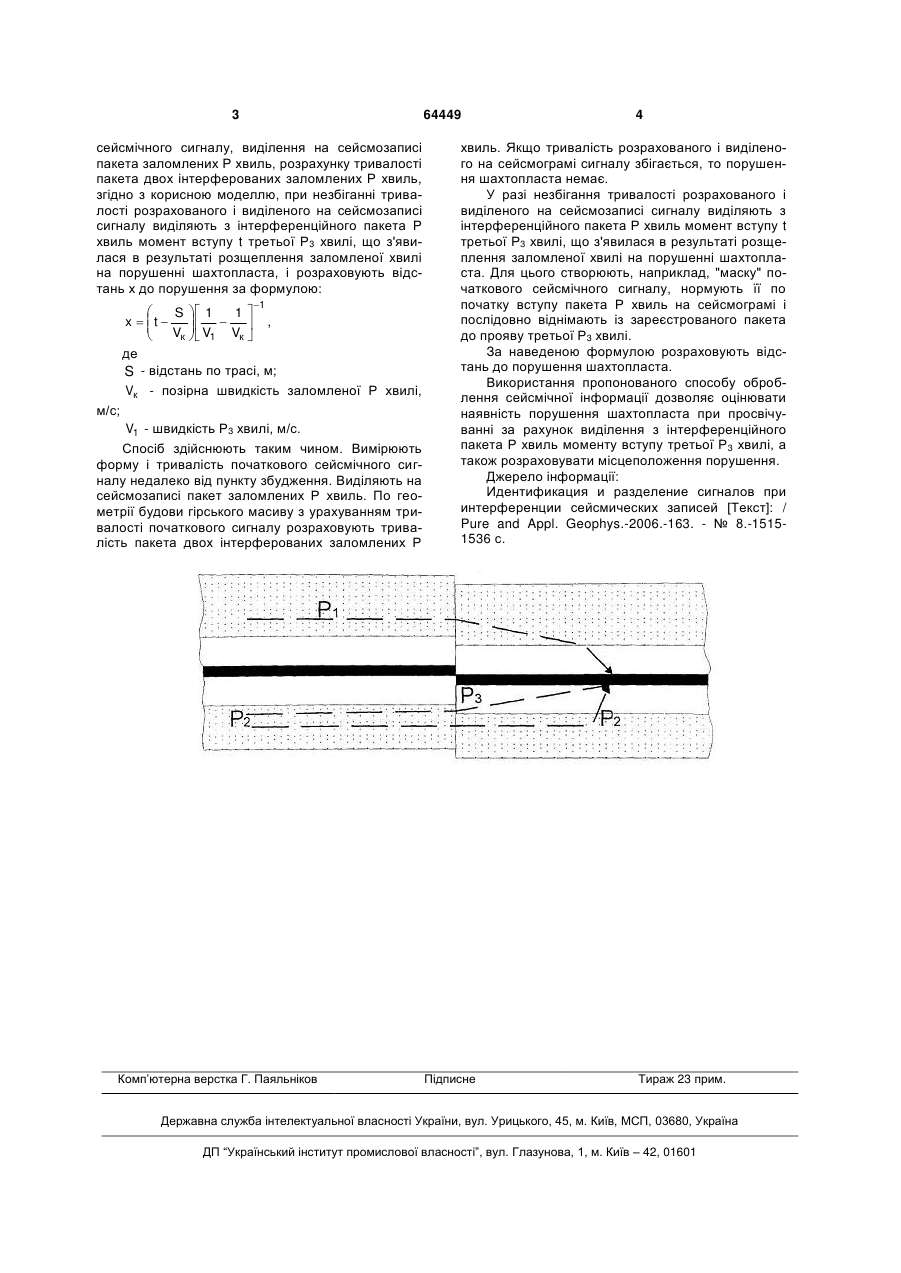

Спосіб оброблення сейсмічної інформації шляхом вимірювання форми і тривалості початкового сейсмічного сигналу, виділення на сейсмозапісі пакета заломлених Р хвиль, розрахунку трива лості пакета двох інтерферованих заломлених Р хвиль, який відрізняється тим, що при незбіганні тривалості розрахованого і виділеного на сейсмозаписі сигналу виділяють з інтерференційного пакета Р хвиль момент вступу t третьої Р3 хвилі, що з'явилася в результаті розщеплення заломленої хвилі на порушенні шахтопласта, і розраховують відстань х до порушення за формулою: Пропонована корисна модель належить до способів сейсмічної розвідки на просвічування шахтопластів і може бути використана для оцінювання наявності порушення шахтопласта, а також для розрахунку його місцеположення. За наявності двох відбивальних меж, розташованих вище і нижче досліджуваного шахтопласта, на сейсмограмі фіксують інтерференцію двох заломлених Р1 і Р2 хвиль. Вимірявши недалеко від пункту збудження форму і тривалість початкового сейсмічного сигналу, розраховують, виходячи з геометрії будови гірського масиву, тривалість пакета заломлених хвиль. Якщо одержана на сейсмограмі тривалість пакета хвиль перевищує розраховану, то це свідчить про наявність ще однієї Р3 хвилі, таким чином, на сейсмограмі записана інтерференція трьох Р хвиль. Появу третьої Р3 хвилі видно з рисунка, де наведені Р1 і Р2 - заломлені хвилі, Р3 - пряма хвиля. За наявності порушення шахтопласта одна із заломлених Р хвиль межею розділу геологічних шарів розбивається на дві хвилі: власне заломлену хвилю і пряму хвилю, що поширюється із швидкістю відповідного середовища, котра звичайно значно менше швидкості заломленої хвилі. Необхідною умовою визначення місцеположення порушення є знання моменту t вступу третьої Р3 хвилі. Це можна зробити лише розділенням інтерферованих Р хвиль. Відомий спосіб ідентифікації і розділення сигналів при інтерференції сейсмічних записів [1]. Спосіб ґрунтується на методі адаптивної фільтрації. Проте цей спосіб розроблений для розділення лише двох сигналів. Вимірювання форми і тривалості початкового сейсмічного сигналу, виділення на сейсмозаписі пакета заломлених Р хвиль, а також розрахунок тривалості двох інтерферованих заломлених Р хвиль є стандартними процедурами при обробленні сейсмічної інформації. В основу корисної моделі поставлено задачу створення способу оброблення сейсмічної інформації, в якому при незбіганні тривалості розрахованого і виділеного на записі сигналу за рахунок виділення з інтерференційного пакета Р хвиль моменту вступу t третьої Р3 хвилі, що з'явилася в результаті розщеплення на порушенні шахтопласта, і використання формули для розрахунку відстані до порушення по променю сейсмограми забезпечується технічний результат - оцінка наявності порушення шахтопласта при просвічуванні і можливість розрахунку місцеположення порушення. Поставлена задача розв'язується тим, що в способі оброблення сейсмічної інформації, шляхом вимірювання форми і тривалості початкового 1  S  1 1  x  t   V  V  V  , к  1 к  де S - відстань по трасі, м; Vк - позірна швидкість заломленої Р хвилі, м/с; (19) UA (11) 64449 (13) U V1 - швидкість Р3 хвилі, м/с. 3 64449 сейсмічного сигналу, виділення на сейсмозаписі пакета заломлених Р хвиль, розрахунку тривалості пакета двох інтерферованих заломлених Р хвиль, згідно з корисною моделлю, при незбіганні тривалості розрахованого і виділеного на сейсмозаписі сигналу виділяють з інтерференційного пакета Р хвиль момент вступу t третьої Р3 хвилі, що з'явилася в результаті розщеплення заломленої хвилі на порушенні шахтопласта, і розраховують відстань х до порушення за формулою: 1  S  1 1  x  t   V  V  V  , к  1 к  де S - відстань по трасі, м; Vк - позірна швидкість заломленої Р хвилі, м/с; V1 - швидкість Р3 хвилі, м/с. Спосіб здійснюють таким чином. Вимірюють форму і тривалість початкового сейсмічного сигналу недалеко від пункту збудження. Виділяють на сейсмозаписі пакет заломлених Р хвиль. По геометрії будови гірського масиву з урахуванням тривалості початкового сигналу розраховують тривалість пакета двох інтерферованих заломлених Р Комп’ютерна верстка Г. Паяльніков 4 хвиль. Якщо тривалість розрахованого і виділеного на сейсмограмі сигналу збігається, то порушення шахтопласта немає. У разі незбігання тривалості розрахованого і виділеного на сейсмозаписі сигналу виділяють з інтерференційного пакета Р хвиль момент вступу t третьої Р3 хвилі, що з'явилася в результаті розщеплення заломленої хвилі на порушенні шахтопласта. Для цього створюють, наприклад, "маску" початкового сейсмічного сигналу, нормують її по початку вступу пакета Р хвиль на сейсмограмі і послідовно віднімають із зареєстрованого пакета до прояву третьої Р3 хвилі. За наведеною формулою розраховують відстань до порушення шахтопласта. Використання пропонованого способу оброблення сейсмічної інформації дозволяє оцінювати наявність порушення шахтопласта при просвічуванні за рахунок виділення з інтерференційного пакета Р хвиль моменту вступу третьої Р3 хвилі, а також розраховувати місцеположення порушення. Джерело інформації: Идентификация и разделение сигналов при интерференции сейсмических записей [Текст]: / Pure and Appl. Geophys.-2006.-163. - № 8.-15151536 с. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
