Спосіб визначення зусилля стискуванням в механічних пристроях
Номер патенту: 64450
Опубліковано: 10.11.2011
Автори: Вакуленко Ігор Олексійович, Плітченко Сергій Олександрович, Рибчак Михайло Мирославович, Надеждін Юрій Львович
Формула / Реферат
Спосіб визначення зусилля стискуванням в механічних пристроях, за яким проводять занурення індентора визначеної форми і геометричних розмірів при відомому зусиллі (Ра) в зразок, вимірюють площину відбитку (Fa), потім занурюють індентор в цей зразок, зусиллям механічного пристрою (Px), яке необхідно визначити, вимірюють площину відбитку (Fx), який відрізняється тим, що зусилля Рх визначають за співвідношенням: Рх = Рa ·Fx·(Fa)-1.
Текст

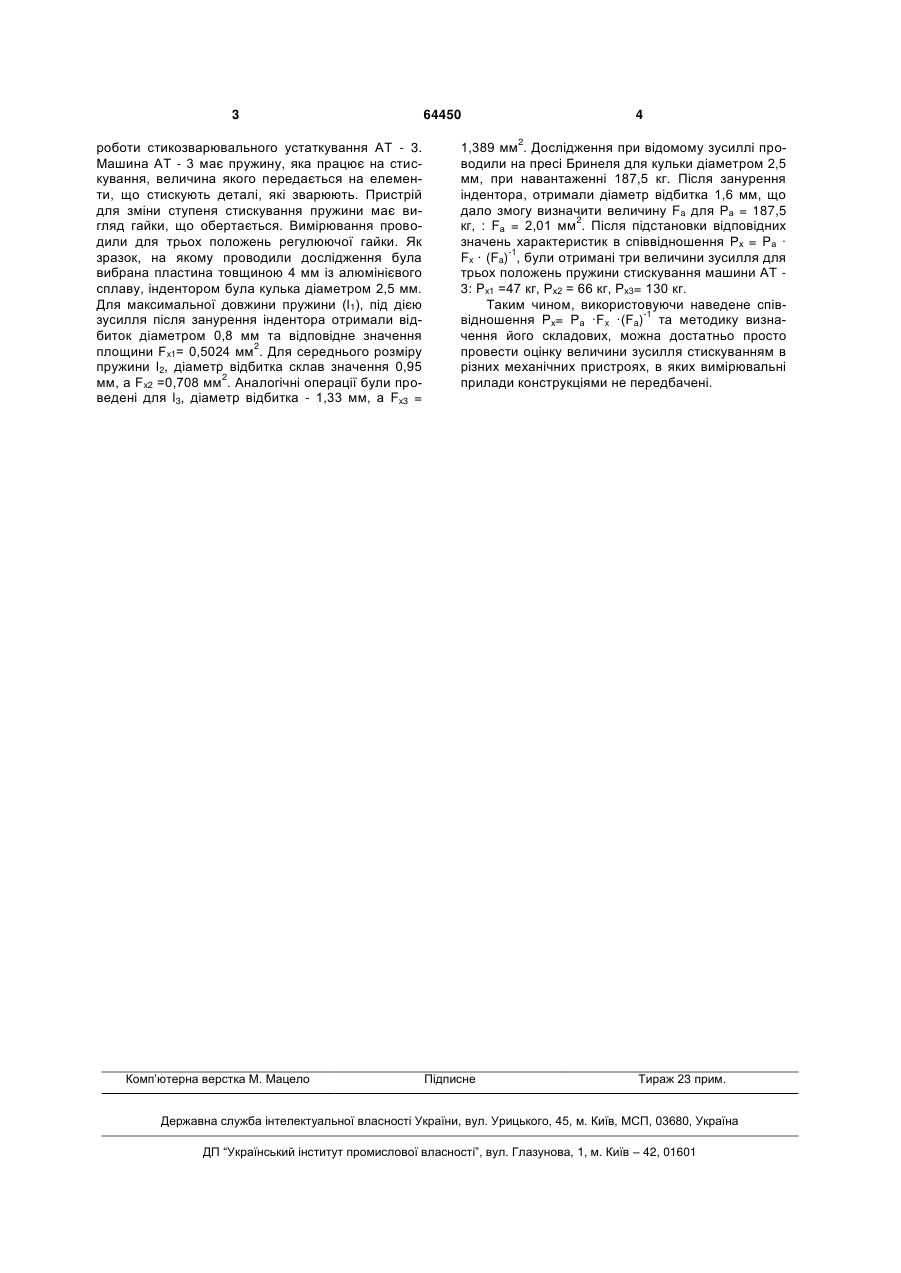

Спосіб визначення зусилля стискуванням в механічних пристроях, за яким проводять занурення індентора визначеної форми і геометричних розмірів при відомому зусиллі (Ра) в зразок, вимірюють площину відбитку (Fa), потім занурюють індентор в цей зразок, зусиллям механічного пристрою (Px), яке необхідно визначити, вимірюють площину відбитку (Fx), який відрізняється тим, що зусилля Рх визначають за співвідношенням: -1 Рх = Рa ·Fx·(Fa) . (19) (21) u201104101 (22) 05.04.2011 (24) 10.11.2011 (46) 10.11.2011, Бюл.№ 21, 2011 р. (72) ВАКУЛЕНКО ІГОР ОЛЕКСІЙОВИЧ, НАДЕЖДІН ЮРІЙ ЛЬВОВИЧ, ПЛІТЧЕНКО СЕРГІЙ ОЛЕКСАНДРОВИЧ, РИБЧАК МИХАЙЛО МИРОСЛАВОВИЧ (73) ДНІПРОПЕТРОВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ЗАЛІЗНИЧНОГО ТРАНСПОРТУ ІМЕНІ АКАДЕМІКА В.ЛАЗАРЯНА 3 роботи стикозварювального устаткування AT - 3. Машина AT - 3 має пружину, яка працює на стискування, величина якого передається на елементи, що стискують деталі, які зварюють. Пристрій для зміни ступеня стискування пружини має вигляд гайки, що обертається. Вимірювання проводили для трьох положень регулюючої гайки. Як зразок, на якому проводили дослідження була вибрана пластина товщиною 4 мм із алюмінієвого сплаву, індентором була кулька діаметром 2,5 мм. Для максимальної довжини пружини (l1), під дією зусилля після занурення індентора отримали відбиток діаметром 0,8 мм та відповідне значення 2 площини Fx1= 0,5024 мм . Для середнього розміру пружини l2, діаметр відбитка склав значення 0,95 2 мм, a Fx2 =0,708 мм . Аналогічні операції були проведені для l3, діаметр відбитка - 1,33 мм, a Fx3 = Комп’ютерна верстка М. Мацело 64450 4 2 1,389 мм . Дослідження при відомому зусиллі проводили на пресі Бринеля для кульки діаметром 2,5 мм, при навантаженні 187,5 кг. Після занурення індентора, отримали діаметр відбитка 1,6 мм, що дало змогу визначити величину Fa для Ра = 187,5 2 кг, : Fа = 2,01 мм . Після підстановки відповідних значень характеристик в співвідношення Рх = Pа · -1 Fx · (Fa) , були отримані три величини зусилля для трьох положень пружини стискування машини AT 3: Px1 =47 кг, Рх2 = 66 кг, Рх3= 130 кг. Таким чином, використовуючи наведене спів-1 відношення Рх= Ра ·Fx ·(Fa) та методику визначення його складових, можна достатньо просто провести оцінку величини зусилля стискуванням в різних механічних пристроях, в яких вимірювальні прилади конструкціями не передбачені. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determining compressive force in mechanical devices
Автори англійськоюVakulenko Igor Oleksiiovych, Nadezhdin Yurii Lvovych, Plitchenko Serhii Oleksandrovych, Rybchak Mykhailo Myroslavovych
Назва патенту російськоюСпособ определения усилия сжатия в механических устройствах
Автори російськоюВакуленко Игорь Алексеевич, Надеждин Юрий Львович, Плитченко Сергей Александрович, Рыбчак Михаил Мирославович
МПК / Мітки
МПК: B21B 1/00
Мітки: зусилля, спосіб, механічних, пристроях, стискуванням, визначення
