Датчик

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 64648

Опубліковано: 10.11.2011

Завантажити PDF файл.

Формула / Реферат

Датчик, що містить джерело магнітного поля, розташоване між першою та другою парами ферочутливих елементів, який відрізняється тим, що перша та друга пари ферочутливих елементів розміщені одна відносно іншої на відстані, що дорівнює довжині джерела магнітного поля, кінці вихідних обмоток ферочутливих елементів першої пари об'єднані, а також об'єднані початки вихідних обмоток ферочутливих елементів першої пари та кінці вихідних обмоток ферочутливих елементів другої пари, розташованих з одного боку джерела магнітного поля.

Текст

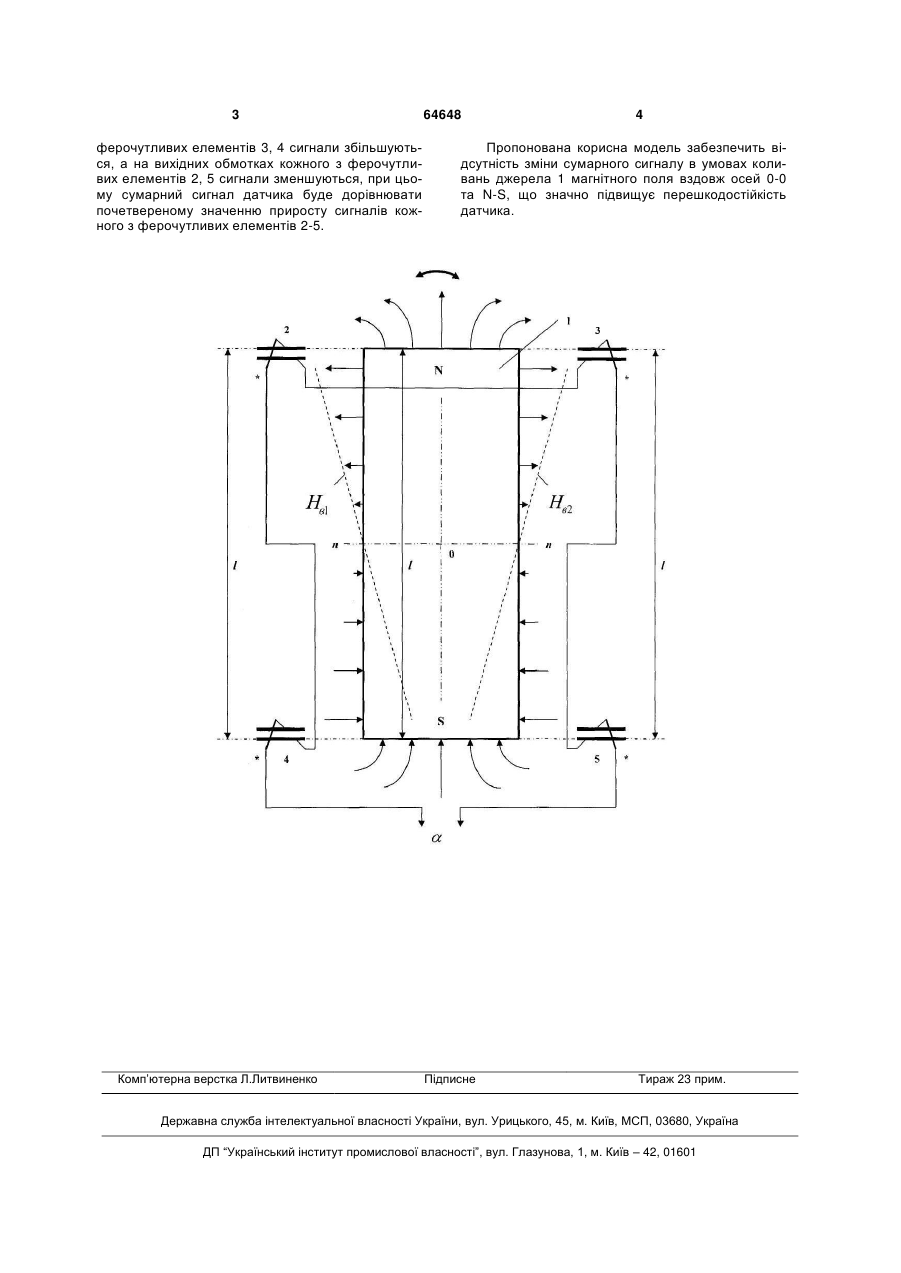

Датчик, що містить джерело магнітного поля, розташоване між першою та другою парами ферочутливих елементів, який відрізняється тим, 3 ферочутливих елементів 3, 4 сигнали збільшуються, а на вихідних обмотках кожного з ферочутливих елементів 2, 5 сигнали зменшуються, при цьому сумарний сигнал датчика буде дорівнювати почетвереному значенню приросту сигналів кожного з ферочутливих елементів 2-5. Комп’ютерна верстка Л.Литвиненко 64648 4 Пропонована корисна модель забезпечить відсутність зміни сумарного сигналу в умовах коливань джерела 1 магнітного поля вздовж осей 0-0 та N-S, що значно підвищує перешкодостійкість датчика. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Indicator

Автори англійською

Smyrnyi Mykhailo Fedorovych

Назва патенту російською

Датчик

Автори російською

Смирный Михаил Федорович

МПК / Мітки

МПК: G01G 9/00

Мітки: датчик
