Інструмент для статико-імпульсного зміцнення конічних отворів
Номер патенту: 64815
Опубліковано: 25.11.2011
Автори: Капаціла Юрій Богданович, Левкович Михайло Генадійович, Васильків Василь Васильович, Пилипець Михайло Ількович, Бригадир Богдан Тарасович
Формула / Реферат
Інструмент для статико-імпульсного зміцнення конічних отворів, що виконаний у вигляді диска, встановленого на осі, на периферійній поверхні якого встановлені деформуючі елементи, який відрізняється тим, що диск виконаний зібраним з дисків різного діаметра, на периферійній поверхні яких виконані радіальні ступінчасті отвори з дискретним кроком, в які встановлено деформуючі елементи у вигляді кульок, які притиснуті пружними елементами та обмежені сепаратором, розміщеним на периферійній поверхні диска.
Текст

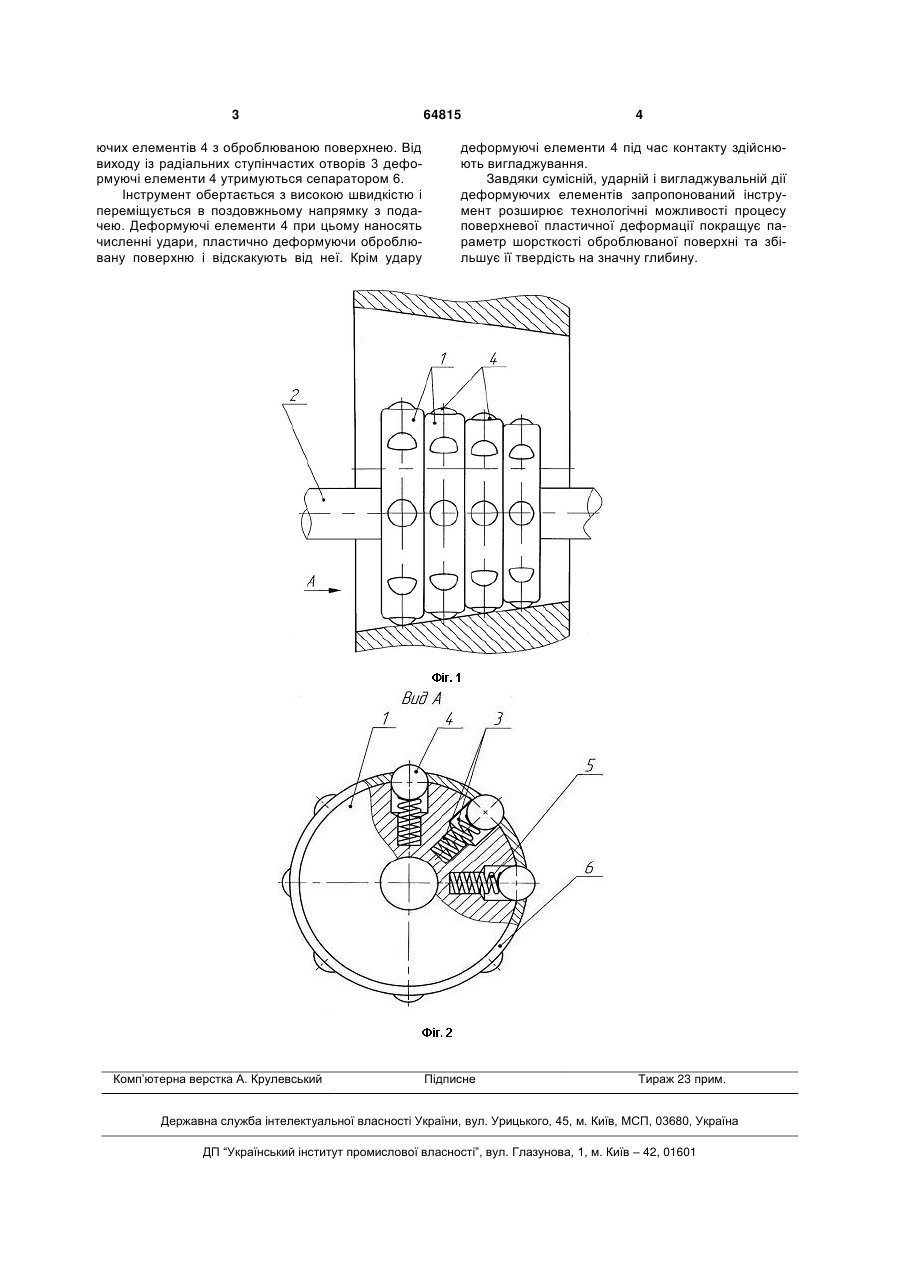

Інструмент для статико-імпульсного зміцнення 3 ючих елементів 4 з оброблюваною поверхнею. Від виходу із радіальних ступінчастих отворів 3 деформуючі елементи 4 утримуються сепаратором 6. Інструмент обертається з високою швидкістю і переміщується в поздовжньому напрямку з подачею. Деформуючі елементи 4 при цьому наносять численні удари, пластично деформуючи оброблювану поверхню і відскакують від неї. Крім удару Комп’ютерна верстка А. Крулевський 64815 4 деформуючі елементи 4 під час контакту здійснюють вигладжування. Завдяки сумісній, ударній і вигладжувальній дії деформуючих елементів запропонований інструмент розширює технологічні можливості процесу поверхневої пластичної деформації покращує параметр шорсткості оброблюваної поверхні та збільшує її твердість на значну глибину. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюTool for static and pulsed hardening conical holes
Автори англійськоюPylypets Mykhailo Ilkovych, Bryhadyr Bohdan Tarasovych, Levkovych Mykhailo Henadiiovych, Kapatsila Yurii Bohdanovych, Vasylkiv Vasyl Vasyliovych
Назва патенту російськоюИнструмент для статико-импульсного упрочнения конических отверстий
Автори російськоюПилипец Михаил Илькович, Бригадир Богдан Тарасович, Левкович Михаил Геннадиевич, Капацила Юрий Богданович, Василькив Василий Васильевич
МПК / Мітки
МПК: B24B 39/04
Мітки: отворів, інструмент, статико-імпульсного, зміцнення, конічних
