Розбризкувач посудомийної машини
Номер патенту: 64852
Опубліковано: 15.03.2004
Автори: Карнаушенко Віталій Леонідович, Хенов Михайло Іванович, Карпенюк Василь Петрович, Стаценко Володимир Вікторович, Орчинський Сергій Васильович
Формула / Реферат
Разбрызгиватель посудомоечной машины состоящий из корпуса, соединенного с трубопроводом для подачи моющей жидкости. отличающийся тем, что, с целью упрощения конструкции и уменьшения материалоемкости, корпус снабжен горизонтальной перегородкой, разделяющей его на две полости, с образованным в ней отверстием, имеющим опорное кольцо, укрепленными на наружной поверхности корпуса форсунками и заслонкой для перекрытия выходного отверстия трубопровода, выполненной в виде перевернутого стакана со смонтированным на его наружной поверхности ограничительным кольцом. при этом в верхней части корпуса выполнено отверстие для прохода стакана, а над последним смонтировано с возможностью горизонтального перемещения приспособление для управления заслонкой, выполненное в виде пластины с клинообразным упором.
Текст

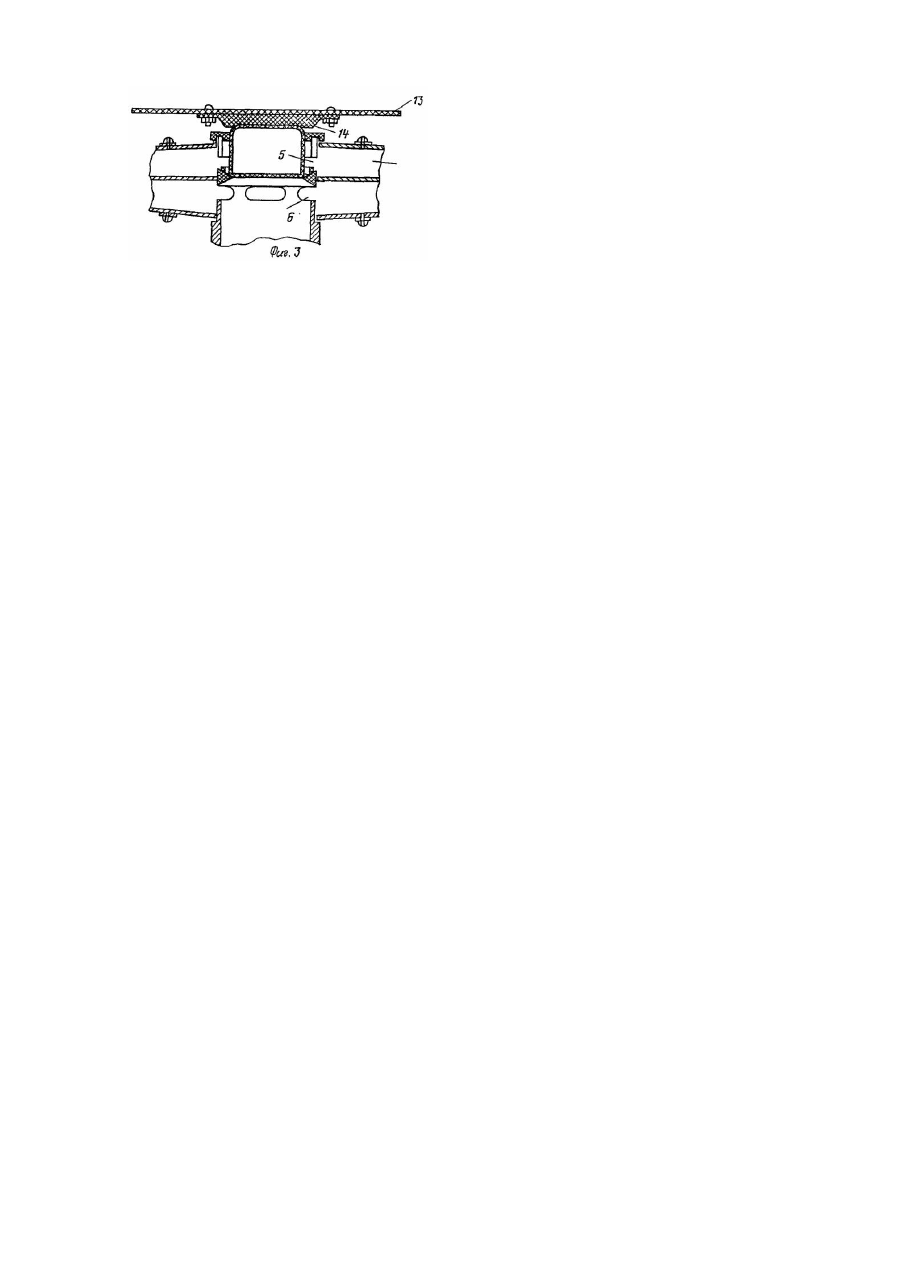

Изобретение относится к бытовой технике, в частности к посудомоечным машинам, и может быть использовано как в быту, так и на предприятиях общественного питания. Цель изобретения - упрощение конструкции и уменьшение материалоемкости машины. Выполнение корпуса разбрызгивателя двухполостным с форсунками на его наружной поверхности и наличие заслонки для перекрытия выходного отверстия трубопровода, подающего моющую жидкость, упрощает конструкцию и сокращает материалоемкость машины. На фиг.1 показана посудомоечная машина, общий вид; на фиг.2 - узел разбрызгивателя, трубопровода и заслонки, разрез; на фиг.3 - то же, с приспособлением для управления заслонкой в момент перекрытия выходного отверстия тр убопровода, разрез. Разбрызгиватель посудомоечной машины состоит из корпуса 1, горизонтальной перегородки 2, разделяющей его на две полости, заслонки (фиг.2), тр убопровода 3 с выходными отверстиями 4 и 5 для подачи моющей жидкости в верхнюю и нижнюю полости разбрызгивателя, форсунок 6 и 7. Заслонка выполнена в виде перевернутого стакана 8 с ограничительным кольцом 9, смонтированным на его наружной поверхности. В крышке 10 трубопровода имеется отверстие 11 для прохода стакана 8. В горизонтальной перегородке 2 выполнено отверстие с опорным кольцом 12. Приспособление для управления заслонкой (фиг. 3) выполнено в виде пластины 13 и закрепленного на ней клинообразного упора 14. Разбрызгиватель посудомоечной машины работает следующим образом. Моющая жидкость насосом подается по трубопроводу 3 в корпус 1 разбрызгивателя, поднимает стакан 8 с ограничительным кольцом 9 до соприкосновения с нижней стенкой крышки 10 и поступает в вер хнюю полость через выходное отверстие 5 трубопровода к форсункам 7 и в нижнюю полость через выходное отверстие 4 к форсункам 6. Приспособление для управления заслонкой при помещении в посудомоечную машину нажимает клинообразным упором 14 на стакан 8, который своим нижним краем и ограничительным кольцом 9 садится на опорное кольцо 12 в отверстии горизонтальной перегородки и перекрывает выходное отверстие 5 верхней полости разбрызгивателя. Таким образом, моющая жидкость поступает только к форсункам 6 нижней полости разбрызгивателя.
ДивитисяДодаткова інформація
Назва патенту англійськоюSprinkler for dish washing machine
Автори англійськоюOrchynskyi Serhii Vasyliovych, Khenov Mykhailo Ivanovych
Назва патенту російськоюРазбрызгиватель посудомоечной машины
Автори російськоюОрчинский Сергей Васильевич, Хенов Михаил Иванович
МПК / Мітки
МПК: A47L 15/14
Мітки: розбризкувач, машини, посудомийної
