Гідроциліндр головної секції бурільнозакладальної машини

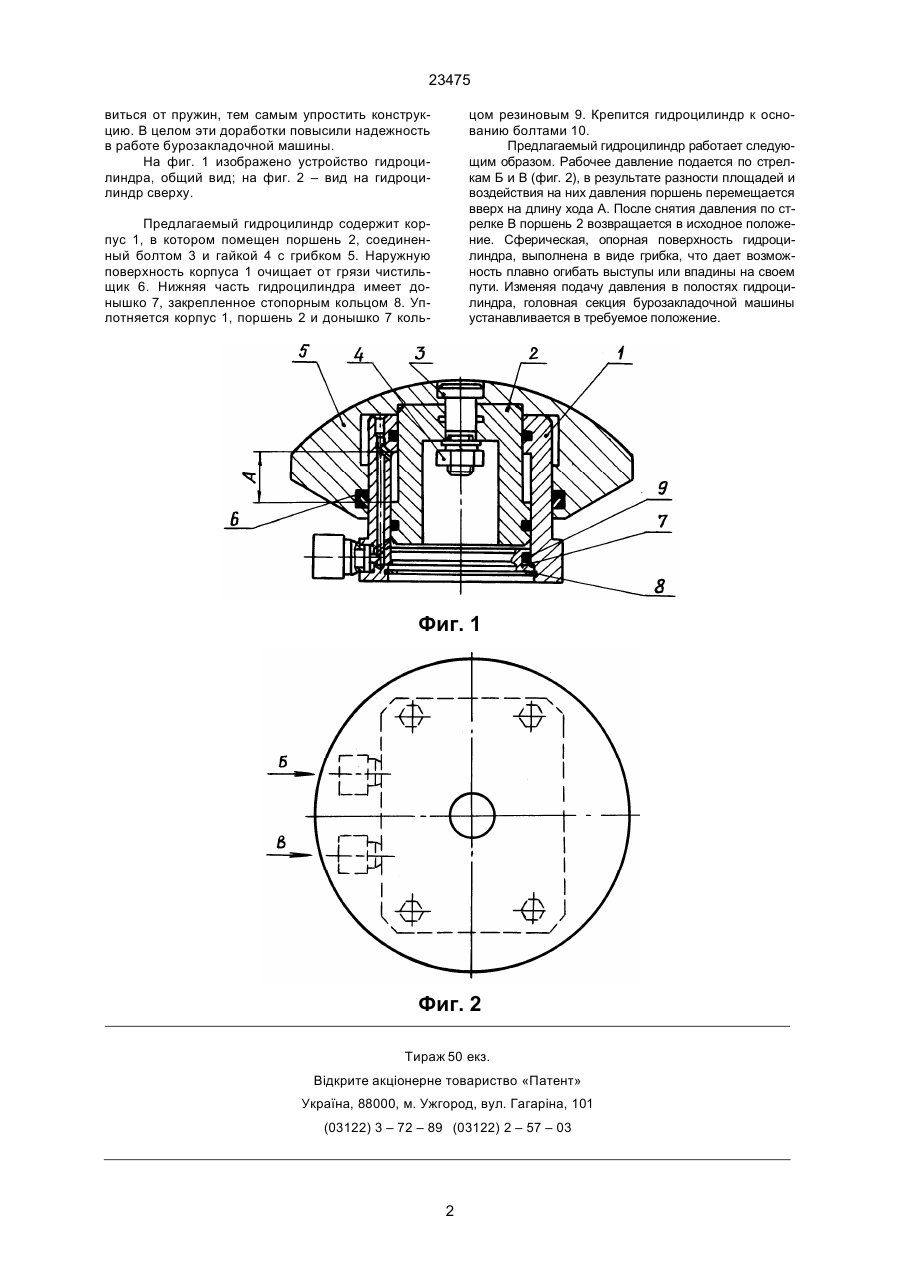

Гидроцилиндр головной секции бурозакладочной машины, содержащий корпус, в котором установлен поршень, нижняя часть корпуса закрыта донышком с уплотнительным кольцом, отличающийся тем, что поршень жестко соединен с грибком со сферической поверхностью, охватывающей торцевую часть гидроцилиндра, причем радиус сферической поверхности больше радиуса корпуса гидроцилиндра, а в стенке корпуса выполнены гидроканалы, соединяющие рабочие полости гидроцилиндра. В.Ш. (13) 23475 (11) UA линдра, что дало возможность исключить обрыв его в местах крепления к основанию и упростить конструкцию. Поставленная задача решается тем, что гидроцилиндр головной секции бурозакладочной машины, содержит корпус, в котором установлен поршень, нижняя часть корпуса закрыта донышком с уплотнительным кольцом, согласно изобретению, поршень жестко соединен с грибком со сферической поверхностью, охватывающий торцевую часть гидроцилиндра, причем радиус сферической поверхности больше радиуса корпуса гидроцилиндра, а в стенке корпуса выполнены гидроканалы, соединяющие рабочие полости гидроцилиндра. Причинно-следственная связь между совокупностью признаков изобретения и техническим результатом можно объяснить следующим образом. В предлагаемом техническом решении недостатки устраняются тем, что торцевая часть гидроцилиндра снабжена грибком со сферической поверхностью, радиус которой больше радиуса корпуса гидроцилиндра, что дает возможность при перемещении бурозакладочной машины по выступам и впадинам преодолевать их плавно в забое шахты, тем самым исключая обрыв болтов крепления гидроцилиндра от основания. Выполнение гидроканалов в стенке корпуса, соединяющие рабочие полости гидроцилиндра, позволило изба (19) Изобретение относится к угледобывающей технике и может быть использовано при бурении скважин круглого сечения, преимущественно для выемки полезного ископаемого в условиях залегания тонкими слоями (пластами). Наиболее близкой по технической сути является устройство гидроцилиндра бурозакладочной машины типа БЗМ-1М [1]. Машина содержит головную секцию и установленные на ней гидроцилиндры для коррекции головной секции по горизонтали и вертикали при бурении, закрепленными на редукторе и опоре болтами. Гидроцилиндр состоит из корпуса, в котором установлены поршень с корпусом, внутри которых имеется возвратная пружина и стакан с пружиной и пальцем, закрепленного в крышке кольцом. Все это зафиксировано стопорным кольцом. Между корпусом и поршнем установлена манжета и чистильщик. В нижней части гидроцилиндра установлена крышка, соединяющая полости входа рабочей жидкости. Крепится гидроцилиндр болтами. Недостаток такого устройства в том, что при возникновении опрокидывающего момента при встрече гидроцилиндра с препятствием, напряжение изгиба в крышке возрастает и вся нагрузка воспринимается болтами крепления, что приводит к их обрыву. В основу изобретения поставлена задача – повышение надежности работы машины за счет доработки торцевой и внутренней частей гидроци C2 ____________________ 23475 виться от пружин, тем самым упростить конструкцию. В целом эти доработки повысили надежность в работе бурозакладочной машины. На фиг. 1 изображено устройство гидроцилиндра, общий вид; на фиг. 2 – вид на гидроцилиндр сверху. цом резиновым 9. Крепится гидроцилиндр к основанию болтами 10. Предлагаемый гидроцилиндр работает следующим образом. Рабочее давление подается по стрелкам Б и В (фиг. 2), в результате разности площадей и воздействия на них давления поршень перемещается вверх на длину хода А. После снятия давления по стрелке В поршень 2 возвращается в исходное положение. Сферическая, опорная поверхность гидроцилиндра, выполнена в виде грибка, что дает возможность плавно огибать выступы или впадины на своем пути. Изменяя подачу давления в полостях гидроцилиндра, головная секция бурозакладочной машины устанавливается в требуемое положение. Предлагаемый гидроцилиндр содержит корпус 1, в котором помещен поршень 2, соединенный болтом 3 и гайкой 4 с грибком 5. Наружную поверхность корпуса 1 очищает от грязи чистильщик 6. Нижняя часть гидроцилиндра имеет донышко 7, закрепленное стопорным кольцом 8. Уплотняется корпус 1, поршень 2 и донышко 7 коль Фиг. 1 Фиг. 2 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 2 23475 3
