Машина для миття посуду

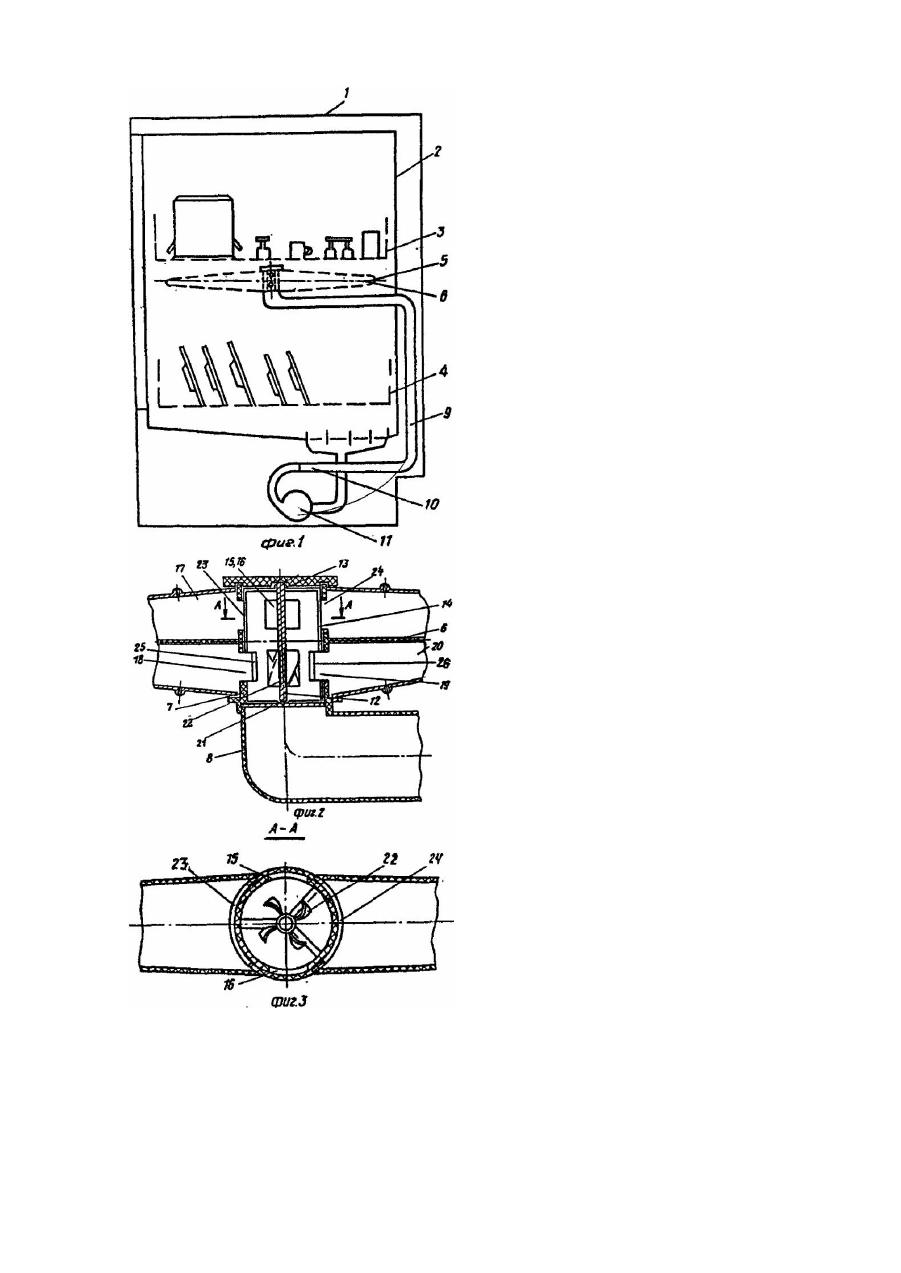

Изобретение относится к области бытовой техники и общественного питания, а именно к моечным машинам. Целью изобретения является снижение энергозатрат. На фиг.1 приведена схема моечной машины; на фиг.1 - разбрызгиватель, продольный разрез·, на фиг.3 разрез А-А на фиг.2. Моечная машина содержит размещенную в корпусе 1 моечную камеру 2 установленной в ней верхней 3 и нижней 4 корзинами для посуды двухполостным разбрызгивателем 5, с цилиндрическим элементом 6, смонтированным на опорном устройстве 7. Разбрызгиватель 5 жестко установлен на верхнем конце 8 стойки 9, внутренняя полость которой нижним концом 10 соединена с выходом циркуляционного насоса 11. Внутри цилиндрического элемента на штоке 12 установлена при помощи гайки 13 заслонка 14, диаметрально расположенные· окна 15 и 16 которой связаны с верхней полостью 17 разбрызгивателя, а окна 18 и 19 - с нижней полостью 20. Шток укреплен в гнезде на лепестковой опоре 21 стойки 9 разбрызгивателя. На штоке смонтирована турбинка 22. Турбинка 22 и заслонка 14 установлены концентрично цилиндрическому элементу 6, имеющему окна 23, 24, 25, 26. Моечная машина работает следующим образом. Вода для мытья посуды и приборов, размещенных в верхней 3 и нижней 4 корзинах, подается с напором, создаваемым циркуляционным насосом 11, через нижний конец 10 П-образной стойки 9 в цилиндрический элемент 6 разбрызгивателя 5. Под давлением (напором), создаваемым циркуляционным насосом 11, турбинка 22 начинает перемещать шток 12с заслонкой 14 по кругу вн утри цилиндрического элемента 6 и вода через окна 15, 16, 18 и 19 поступает в полости 17 или (и) 20 разбрызгивателя 5. В зависимости от того, закрыты или открыты окна 15, 16, 18 и 19 стенкой цилиндрического элемента 6 разбрызгивателя 5 (имеется ли гидравлическая связь внутренней полости П-образной стойки 9 с полостями 17 или (и) 20 разбрызгивателя), возможны следующие режимы мытья посуды в моечной машине: интенсивное мытье посуды, установленной в верхней корзине 3, когда моющий раствор, подаваемый циркуляционным насосом 11 из разбрызгивателя 5, поступает на посуду в верхнюю корзину, достигается при надежной гидравлической связи внутренней полости стойки 9 с полостью 17 разбрызгивателя 5, что возможно, когда окна 15 и 16 заслонки 14 совпадают с окнами 23 и 24 цилиндрического элемента разбрызгивателя 5; интенсивное мытье посуды, установленной в нижней корзине 4, когда весь моющий раствор, подаваемый циркуляционным насосом 11 из разбрызгивателя 5, поступает на посуду в нижнюю корзину, достигается при надежной гидравлической связи внутренней полости стойки 9 с полостью 20 разбрызгивателя 5, что возможно, когда окна 18 и 19 заслонки 14 совпадают с окнами 25 и 26 цилиндрического элемента разбрызгивателя 5; одновременное мытье или смачивание посуды в верхней 3 и нижней 4 корзинах возможно и выполнимо при частичной гидравлической связи внутренней полости стойки 9 с полостью 17 разбрызгивателя через окна 15 и 16 заслонки 14 и окна 23 и 24 цилиндрического элемента 6 и с полостью 20 разбрызгивателя 5 через окна 18 и 19 заслонки и окна 25 и 26 цилиндрического элемента 6. Указанные режимы осуществляются в машине при всех операциях технологического процесса мытья и дают возможность в течение полного цикла использовать различную нагрузку струй на посуду. В предлагаемой моечной машине исключение электромагнитного привода и замена его турбинкой, а также возможность уменьшения потребной производительности циркуляционного насоса и, как следствие, уменьшение стоимости привода насоса позволяют снизить энергозатраты на технологический процесс мытья.
