Площадка для монтажу із захистом від зовнішніх впливів

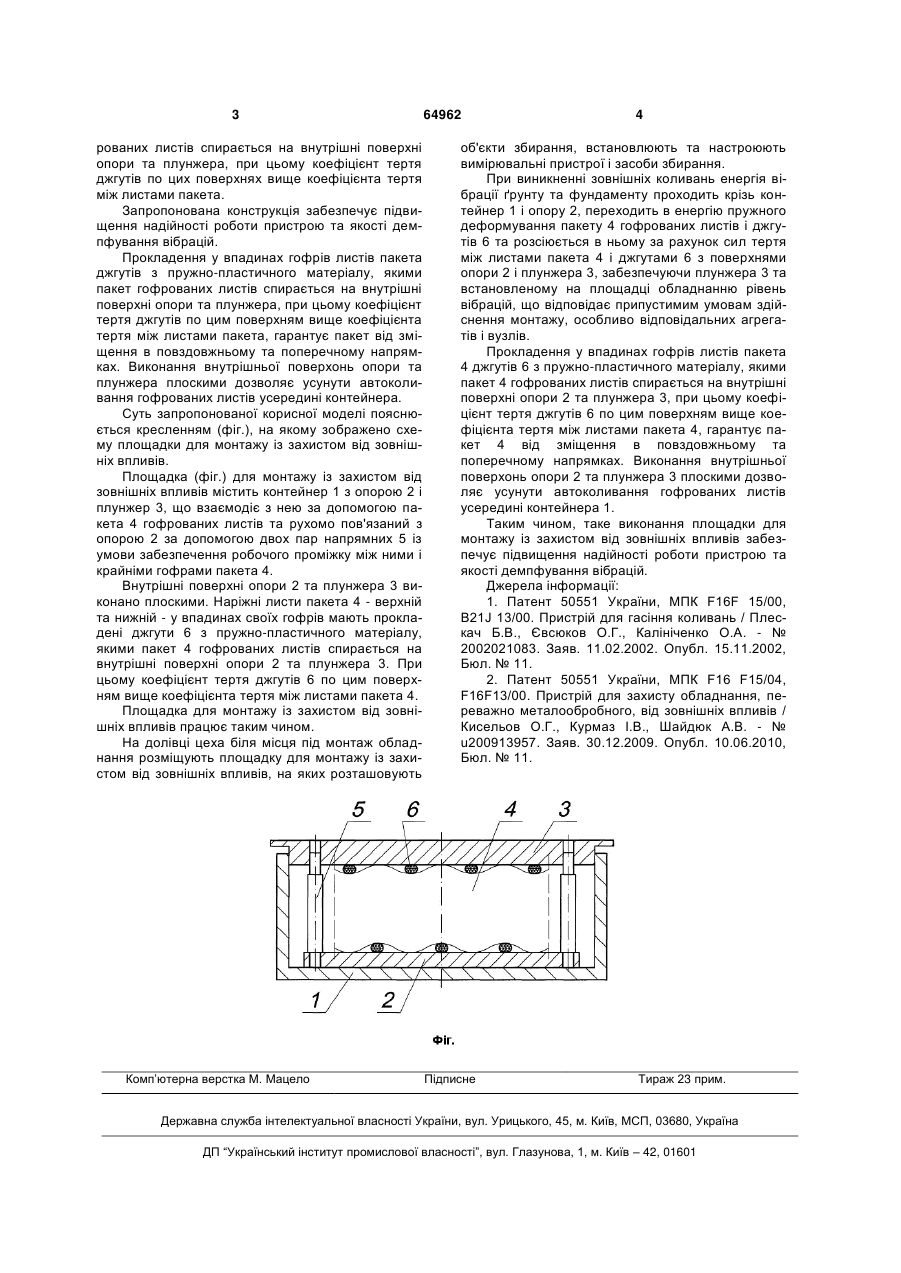

Площадка для монтажу із захистом від зовнішніх впливів, яка містить контейнер з опорою і плунжер, що взаємодіє з нею за допомогою пакета гофрованих листів та рухомо пов'язаний з опорою 3 рованих листів спирається на внутрішні поверхні опори та плунжера, при цьому коефіцієнт тертя джгутів по цих поверхнях вище коефіцієнта тертя між листами пакета. Запропонована конструкція забезпечує підвищення надійності роботи пристрою та якості демпфування вібрацій. Прокладення у впадинах гофрів листів пакета джгутів з пружно-пластичного матеріалу, якими пакет гофрованих листів спирається на внутрішні поверхні опори та плунжера, при цьому коефіцієнт тертя джгутів по цим поверхням вище коефіцієнта тертя між листами пакета, гарантує пакет від зміщення в повздовжньому та поперечному напрямках. Виконання внутрішньої поверхонь опори та плунжера плоскими дозволяє усунути автоколивання гофрованих листів усередині контейнера. Суть запропонованої корисної моделі пояснюється кресленням (фіг.), на якому зображено схему площадки для монтажу із захистом від зовнішніх впливів. Площадка (фіг.) для монтажу із захистом від зовнішніх впливів містить контейнер 1 з опорою 2 і плунжер 3, що взаємодіє з нею за допомогою пакета 4 гофрованих листів та рухомо пов'язаний з опорою 2 за допомогою двох пар напрямних 5 із умови забезпечення робочого проміжку між ними і крайніми гофрами пакета 4. Внутрішні поверхні опори 2 та плунжера 3 виконано плоскими. Наріжні листи пакета 4 - верхній та нижній - у впадинах своїх гофрів мають прокладені джгути 6 з пружно-пластичного матеріалу, якими пакет 4 гофрованих листів спирається на внутрішні поверхні опори 2 та плунжера 3. При цьому коефіцієнт тертя джгутів 6 по цим поверхням вище коефіцієнта тертя між листами пакета 4. Площадка для монтажу із захистом від зовнішніх впливів працює таким чином. На долівці цеха біля місця під монтаж обладнання розміщують площадку для монтажу із захистом від зовнішніх впливів, на яких розташовують Комп’ютерна верстка М. Мацело 64962 4 об'єкти збирання, встановлюють та настроюють вимірювальні пристрої і засоби збирання. При виникненні зовнішніх коливань енергія вібрації ґрунту та фундаменту проходить крізь контейнер 1 і опору 2, переходить в енергію пружного деформування пакету 4 гофрованих листів і джгутів 6 та розсіюється в ньому за рахунок сил тертя між листами пакета 4 і джгутами 6 з поверхнями опори 2 і плунжера 3, забезпечуючи плунжера 3 та встановленому на площадці обладнанню рівень вібрацій, що відповідає припустимим умовам здійснення монтажу, особливо відповідальних агрегатів і вузлів. Прокладення у впадинах гофрів листів пакета 4 джгутів 6 з пружно-пластичного матеріалу, якими пакет 4 гофрованих листів спирається на внутрішні поверхні опори 2 та плунжера 3, при цьому коефіцієнт тертя джгутів 6 по цим поверхням вище коефіцієнта тертя між листами пакета 4, гарантує пакет 4 від зміщення в повздовжньому та поперечному напрямках. Виконання внутрішньої поверхонь опори 2 та плунжера 3 плоскими дозволяє усунути автоколивання гофрованих листів усередині контейнера 1. Таким чином, таке виконання площадки для монтажу із захистом від зовнішніх впливів забезпечує підвищення надійності роботи пристрою та якості демпфування вібрацій. Джерела інформації: 1. Патент 50551 України, МПК F16F 15/00, B21J 13/00. Пристрій для гасіння коливань / Плескач Б.В., Євсюков О.Г., Калініченко О.А. - № 2002021083. Заяв. 11.02.2002. Опубл. 15.11.2002, Бюл. № 11. 2. Патент 50551 України, МПК F16 F15/04, F16F13/00. Пристрій для захисту обладнання, переважно металообробного, від зовнішніх впливів / Кисельов О.Г., Курмаз І.В., Шайдюк А.В. - № u200913957. Заяв. 30.12.2009. Опубл. 10.06.2010, Бюл. № 11. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
