Площадка для монтажу із захистом від зовнішніх впливів

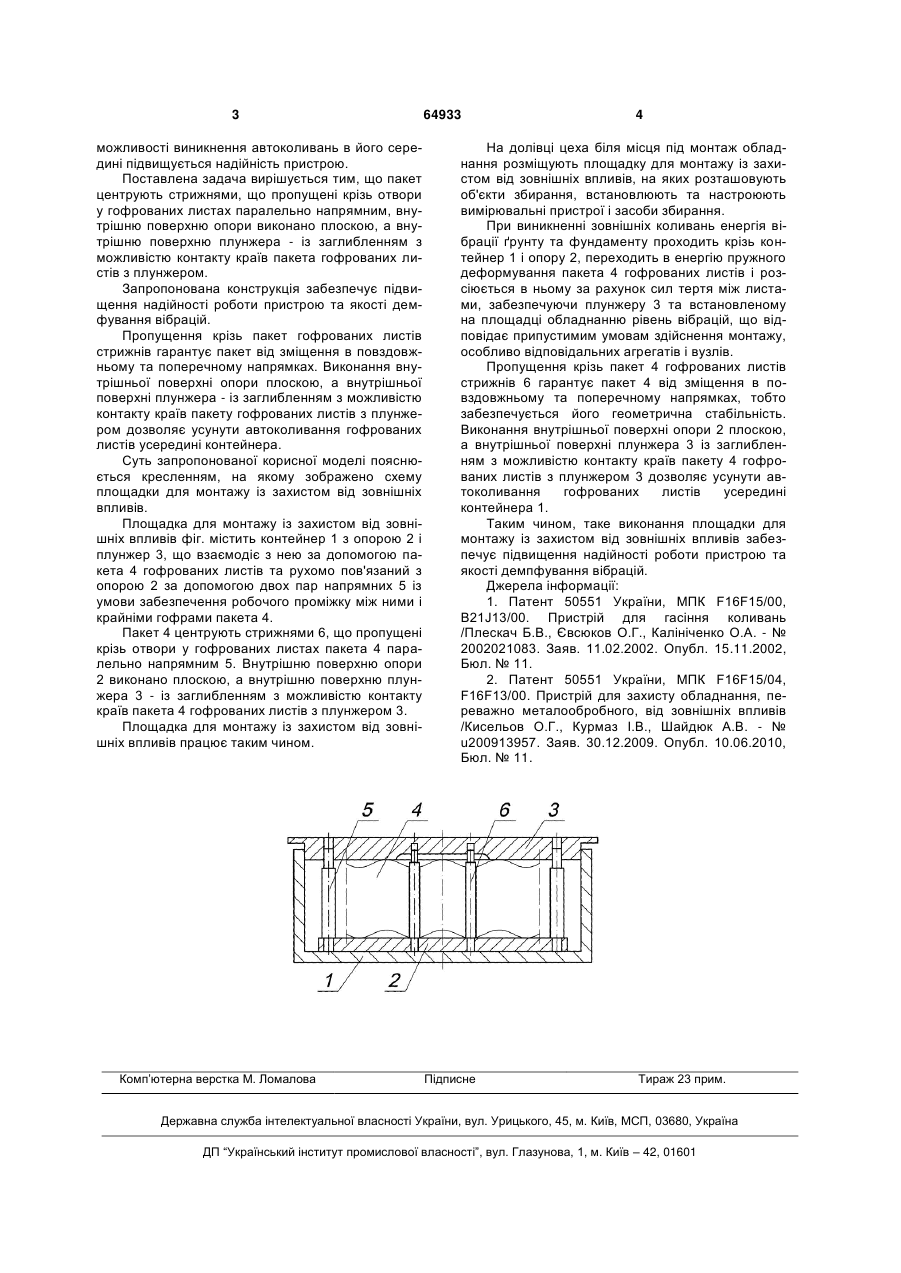

Площадка для монтажу із захистом від зовнішніх впливів, яка містить контейнер з опорою і плунжер, що взаємодіє з нею за допомогою пакета 3 можливості виникнення автоколивань в його середині підвищується надійність пристрою. Поставлена задача вирішується тим, що пакет центрують стрижнями, що пропущені крізь отвори у гофрованих листах паралельно напрямним, внутрішню поверхню опори виконано плоскою, а внутрішню поверхню плунжера - із заглибленням з можливістю контакту країв пакета гофрованих листів з плунжером. Запропонована конструкція забезпечує підвищення надійності роботи пристрою та якості демфування вібрацій. Пропущення крізь пакет гофрованих листів стрижнів гарантує пакет від зміщення в повздовжньому та поперечному напрямках. Виконання внутрішньої поверхні опори плоскою, а внутрішньої поверхні плунжера - із заглибленням з можливістю контакту країв пакету гофрованих листів з плунжером дозволяє усунути автоколивання гофрованих листів усередині контейнера. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено схему площадки для монтажу із захистом від зовнішніх впливів. Площадка для монтажу із захистом від зовнішніх впливів фіг. містить контейнер 1 з опорою 2 і плунжер 3, що взаємодіє з нею за допомогою пакета 4 гофрованих листів та рухомо пов'язаний з опорою 2 за допомогою двох пар напрямних 5 із умови забезпечення робочого проміжку між ними і крайніми гофрами пакета 4. Пакет 4 центрують стрижнями 6, що пропущені крізь отвори у гофрованих листах пакета 4 паралельно напрямним 5. Внутрішню поверхню опори 2 виконано плоскою, а внутрішню поверхню плунжера 3 - із заглибленням з можливістю контакту країв пакета 4 гофрованих листів з плунжером 3. Площадка для монтажу із захистом від зовнішніх впливів працює таким чином. Комп’ютерна верстка М. Ломалова 64933 4 На долівці цеха біля місця під монтаж обладнання розміщують площадку для монтажу із захистом від зовнішніх впливів, на яких розташовують об'єкти збирання, встановлюють та настроюють вимірювальні пристрої і засоби збирання. При виникненні зовнішніх коливань енергія вібрації ґрунту та фундаменту проходить крізь контейнер 1 і опору 2, переходить в енергію пружного деформування пакета 4 гофрованих листів і розсіюється в ньому за рахунок сил тертя між листами, забезпечуючи плунжеру 3 та встановленому на площадці обладнанню рівень вібрацій, що відповідає припустимим умовам здійснення монтажу, особливо відповідальних агрегатів і вузлів. Пропущення крізь пакет 4 гофрованих листів стрижнів 6 гарантує пакет 4 від зміщення в повздовжньому та поперечному напрямках, тобто забезпечується його геометрична стабільність. Виконання внутрішньої поверхні опори 2 плоскою, а внутрішньої поверхні плунжера 3 із заглибленням з можливістю контакту країв пакету 4 гофрованих листів з плунжером 3 дозволяє усунути автоколивання гофрованих листів усередині контейнера 1. Таким чином, таке виконання площадки для монтажу із захистом від зовнішніх впливів забезпечує підвищення надійності роботи пристрою та якості демпфування вібрацій. Джерела інформації: 1. Патент 50551 України, МПК F16F15/00, B21J13/00. Пристрій для гасіння коливань /Плескач Б.В., Євсюков О.Г., Калініченко О.А. - № 2002021083. Заяв. 11.02.2002. Опубл. 15.11.2002, Бюл. № 11. 2. Патент 50551 України, МПК F16F15/04, F16F13/00. Пристрій для захисту обладнання, переважно металообробного, від зовнішніх впливів /Кисельов О.Г., Курмаз І.В., Шайдюк А.В. - № u200913957. Заяв. 30.12.2009. Опубл. 10.06.2010, Бюл. № 11. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
