Медогонка

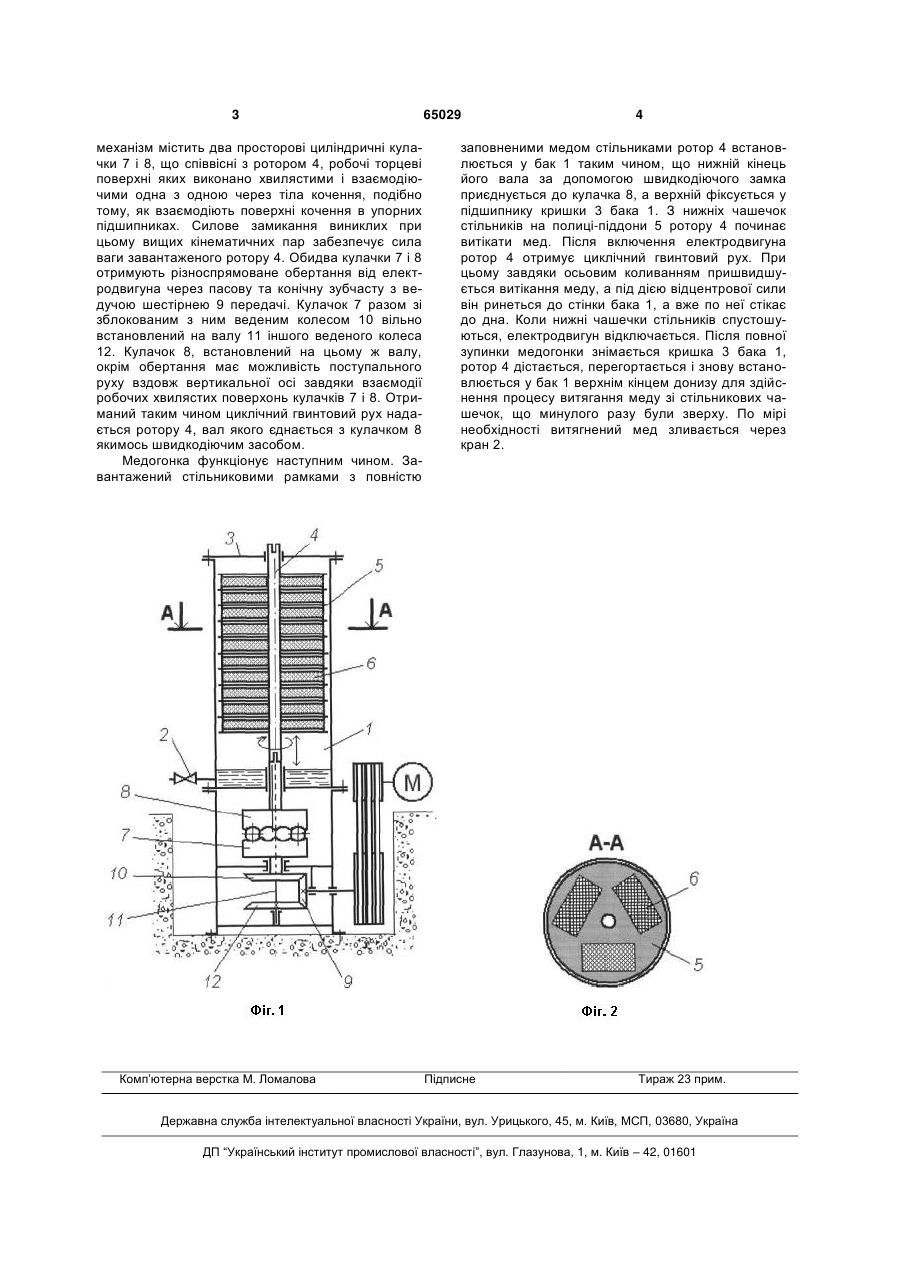

Медогонка, що містить електромеханічний привід, циліндричний бак, ротор для розміщення 3 механізм містить два просторові циліндричні кулачки 7 і 8, що співвісні з ротором 4, робочі торцеві поверхні яких виконано хвилястими і взаємодіючими одна з одною через тіла кочення, подібно тому, як взаємодіють поверхні кочення в упорних підшипниках. Силове замикання виниклих при цьому вищих кінематичних пар забезпечує сила ваги завантаженого ротору 4. Обидва кулачки 7 і 8 отримують різноспрямоване обертання від електродвигуна через пасову та конічну зубчасту з ведучою шестірнею 9 передачі. Кулачок 7 разом зі зблокованим з ним веденим колесом 10 вільно встановлений на валу 11 іншого веденого колеса 12. Кулачок 8, встановлений на цьому ж валу, окрім обертання має можливість поступального руху вздовж вертикальної осі завдяки взаємодії робочих хвилястих поверхонь кулачків 7 і 8. Отриманий таким чином циклічний гвинтовий рух надається ротору 4, вал якого єднається з кулачком 8 якимось швидкодіючим засобом. Медогонка функціонує наступним чином. Завантажений стільниковими рамками з повністю Комп’ютерна верстка М. Ломалова 65029 4 заповненими медом стільниками ротор 4 встановлюється у бак 1 таким чином, що нижній кінець його вала за допомогою швидкодіючого замка приєднується до кулачка 8, а верхній фіксується у підшипнику кришки 3 бака 1. З нижніх чашечок стільників на полиці-піддони 5 ротору 4 починає витікати мед. Після включення електродвигуна ротор 4 отримує циклічний гвинтовий рух. При цьому завдяки осьовим коливанням пришвидшується витікання меду, а під дією відцентрової сили він ринеться до стінки бака 1, а вже по неї стікає до дна. Коли нижні чашечки стільників спустошуються, електродвигун відключається. Після повної зупинки медогонки знімається кришка 3 бака 1, ротор 4 дістається, перегортається і знову встановлюється у бак 1 верхнім кінцем донизу для здійснення процесу витягання меду зі стільникових чашечок, що минулого разу були зверху. По мірі необхідності витягнений мед зливається через кран 2. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
