Медогонка

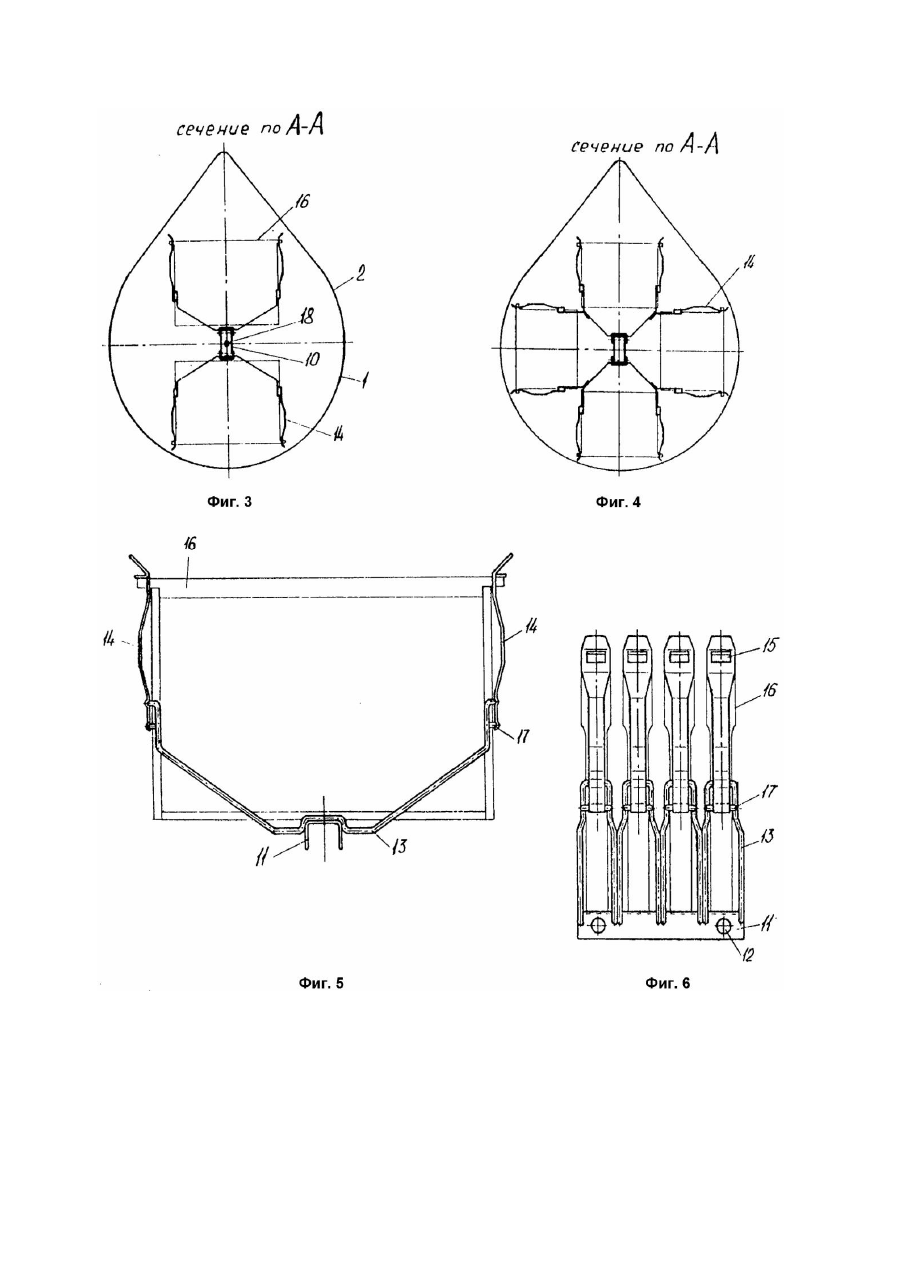

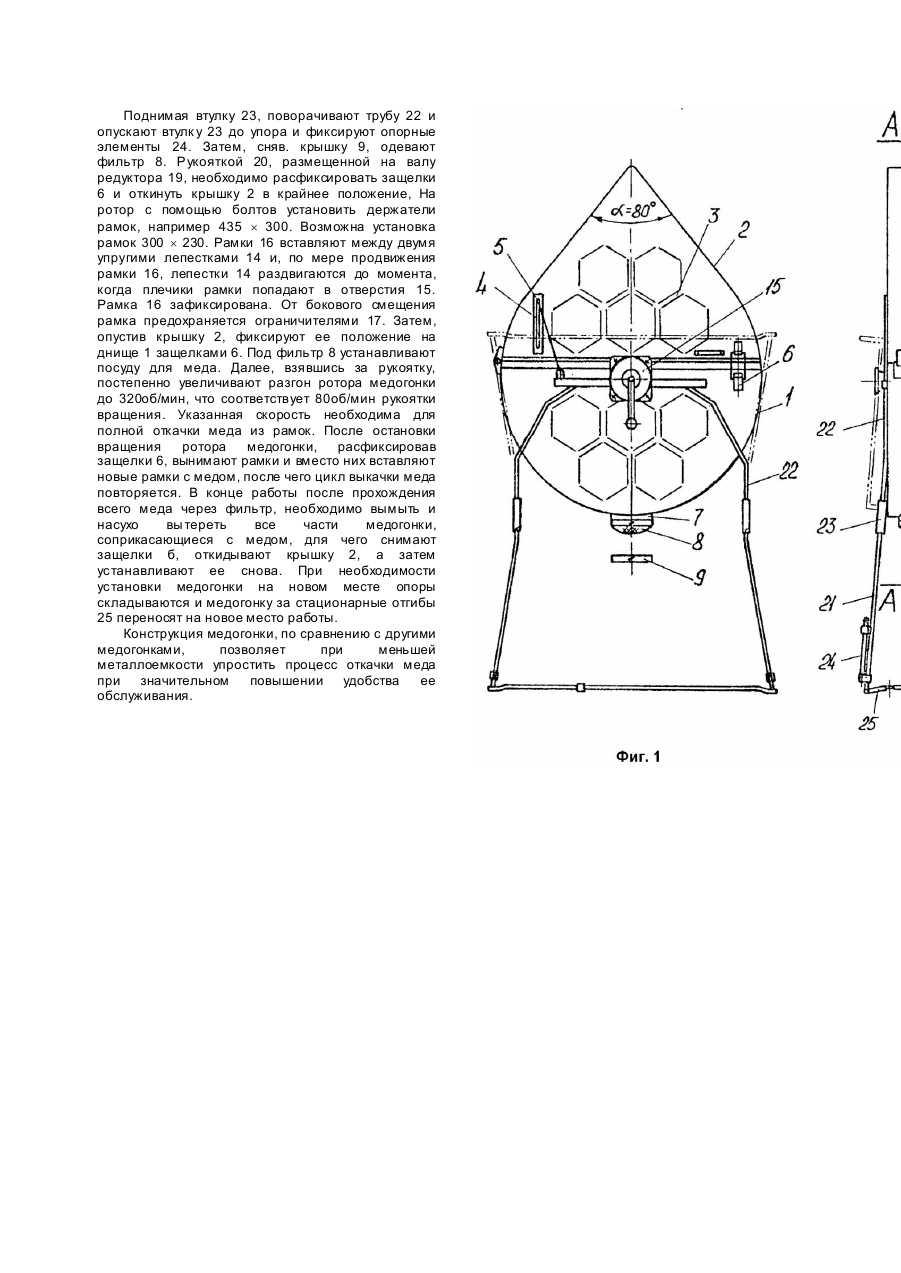

Изобретение относится к области техники для откачки меда и может использоваться в пчеловодческих хозяйствах. Известна медогонка [1], состоящая из бака, установленного на стационарных опорах, размещенного в нем ротора с вертикальной осью, в котором устанавливаются кассеты с сотами. На крышке бака расположен механический привод вращения. Дно бака выполнено конической формы с выходным отверстием. Для улучшения удаления меда в конструкции применяют встряхивающее устройство, однако это дополнительно приводит к эмульгированию меда, что ухудшает его качество и требуе т отстоя меда перед его выпуском. Кроме того, устройство конструктивно сложно металлоемко, затруднена мойка бака, сложность установки рамок, значительные габариты по высоте. Цель изобретения - снижение трудозатрат при эксплуатации. Поставленная цель достигается тем, что в медогонке, содержащей бак с расположенным в центре него приводным валом, на котором размещены кронштейны с закрепленными на них посредством крепежных элементов рамки и опору, согласно изобретению, бак установлен горизонтально и выполнен, по крайней мере, из двух соединенных между собой верхней и нижней частей, каждая из которых имеет плоские торцевые стенки, опоры выполнены складывающимися, а крепежные элементы - в виде упругих лепестков. Боковые стенки верхней части бака образуют между собой угол 80°. На торцевых стенках выполнены ребра жесткости. Опора снабжена отгибами, шарнирно соединенными между собой тягой. Заявляемая конструкция отличается от известной тем, что: горизонтальная установка бака и выполнение из двух частей, обеспечивают легкий доступ к ротору при установке рамок, удобство мойки емкости бака; применение складывающихся опор с фиксирующими шарнирными элементами, а также наличие стационарных отгибов обеспечивают удобство транспортирования медогонки; выполнение ротора в виде закрепленных на приводном валу кронштейнов и крепежных элементов в виде упруги х лепестков позволяет закрепить рамки без применения металлических кассет, не являющихся необходимыми, т.к. рамки не подвергаются значительным центробежным нагрузкам, прикладываемым к рамкам для быстрого удаления меда из сот, как это имеет место в конструкциях аналогов и прототипа, что обеспечивает уменьшение металлоемкости медогонки. Уменьшение металлоемкости обеспечивается также тем, что выполнение ребер жесткости на торцевых стенках, наряду с обеспечением надежности конструкции, позволяет использовать более тонкий лист металла при ее изготовлении. Изобретение поясняется чертежами, на которых представлены: на фиг.1 - общий вид медогонки; на фиг.2 - то же, вид сбоку; на фиг.3 - бак медогонки с установкой 8 - ми рамок (сечение А - А); на фиг.4 бак медогонки с установкой 16 - ти рамок; на фиг.5 кронштейн с упругими лепестками; на фиг.6 кронштейны с крепежным элементом и с установленными рамками. Бак каплевидной формы с плоскими торцевыми стенками состоит из двух шарнирно соединенных между собой частей: днища 1 в форме полуцилиндра, ограниченного с двух сторон плоскими торцевыми стенками и крышки 2, состоящий из двух расположенных под углом a = 80° боковых стенок и двух плоских вертикальных торцевых стенок. Угол a = 80° является наиболее оптимальным, так как при значении угла более 80° происходит возврат меда на ротор, а при уменьшении угла возрастают габариты крышки 2. Для придания баку жесткости и возможности уменьшения толщины стенок, его торцевые стенки оснащены ребрами жесткости 3, образованными, например, промежутками между углублениями в форме шестигранника, выполненными штамповкой. На торцевых стенках крышки 2 размещены кронштейны 4 с пазами, по которым перемещаются упоры 5 в форме Г-образного стержня, закрепленные на торцевых стенках днища 1. При помощи кронштейнов 4 удерживают крышку 2 в открытом крайнем положении. Для фиксации крышки 2 на днище 1 предусмотрены защелки 6, выполненные из листа и проволоки в виде эксцентрикового зажима. Внизу днища 1 выполнен патрубок 7 с выходным отверстием, на котором размещается фильтр 8 из нержавеющей полосы и сетки в форме усеченного шара для фильтрации меда от личинок пчел и кусочков воска. Быстросъемность фильтра 8 обеспечивается выполненными на полосе пазами. В транспортном положении и при хранении медогонки вместо фильтра 8 устанавливается быстросъемная крышка 9, на ободе которой также выполнены пазы. Ротор включает пустотелый короб 10, на боковых стенках которого выполнены отверстия для установки крепежных элементов, например, болтов, которыми закрепляются к этим стенкам держатели рамок. Держатели рамок состоят из скобы 11 с отверстиями 12, совпадающими в сборе с отверстиями на коробе 10, К скобе 11 прикреплены кронштейны 13 (например из прутка диаметром 5мм), к которым присоединены упругие лепестки 14. На концах лепестков 14 выполнены отверстия 15 для фиксации рамки 16 с медом. Рамка 16 фиксируется в отверстиях 15 лепестка 14 и в сужающейся части кронштейна 13 ограничителем 17 П-образной формы. С двух сторон пустотелого короба 10 прикреплены валы 18, на хвостовике одного из которых расположен планетарный редуктор 19 с передаточным отношением i = 4. На валу редуктора установлена рукоятка вращения 20. Опоры бака выполнены складывающимися, состоят из двух тр уб 21, 22, шарнирно соединенных друг с др угом. В месте соединения подвижно установлена втулка 23, опускающаяся до упора на фиксаторы во время работы, перекрывающая место соединения и поднимающейся при складировании труб 21 и 22. На трубах 21 выполнены стационарные отгибы 25, которые в сложенном положении труб 21 и 22 служат ручками для переноса медогонки или погрузки в транспортное средство. На трубе 21 внизу шарнирно установлены опорные элементы 24. Рабочий процесс в медогонке осуществляется следующим образом. Поднимая втулку 23, поворачивают трубу 22 и опускают втулк у 23 до упора и фиксируют опорные элементы 24. Затем, сняв. крышку 9, одевают фильтр 8. Рукояткой 20, размещенной на валу редуктора 19, необходимо расфиксировать защелки 6 и откинуть крышку 2 в крайнее положение, На ротор с помощью болтов установить держатели рамок, например 435 ´ 300. Возможна установка рамок 300 ´ 230. Рамки 16 вставляют между двумя упругими лепестками 14 и, по мере продвижения рамки 16, лепестки 14 раздвигаются до момента, когда плечики рамки попадают в отверстия 15. Рамка 16 зафиксирована. От бокового смещения рамка предохраняется ограничителями 17. Затем, опустив крышку 2, фиксируют ее положение на днище 1 защелками 6. Под фильтр 8 устанавливают посуду для меда. Далее, взявшись за рукоятку, постепенно увеличивают разгон ротора медогонки до 320об/мин, что соответствует 80об/мин рукоятки вращения. Указанная скорость необходима для полной откачки меда из рамок. После остановки вращения ротора медогонки, расфиксировав защелки 6, вынимают рамки и вместо них вставляют новые рамки с медом, после чего цикл выкачки меда повторяется. В конце работы после прохождения всего меда через фильтр, необходимо вымыть и насухо вы тереть все части медогонки, соприкасающиеся с медом, для чего снимают защелки б, откидывают крышку 2, а затем устанавливают ее снова. При необходимости установки медогонки на новом месте опоры складываются и медогонку за стационарные отгибы 25 переносят на новое место работы. Конструкция медогонки, по сравнению с другими медогонками, позволяет при меньшей металлоемкости упростить процесс откачки меда при значительном повышении удобства ее обслуживания.
