Медогонка

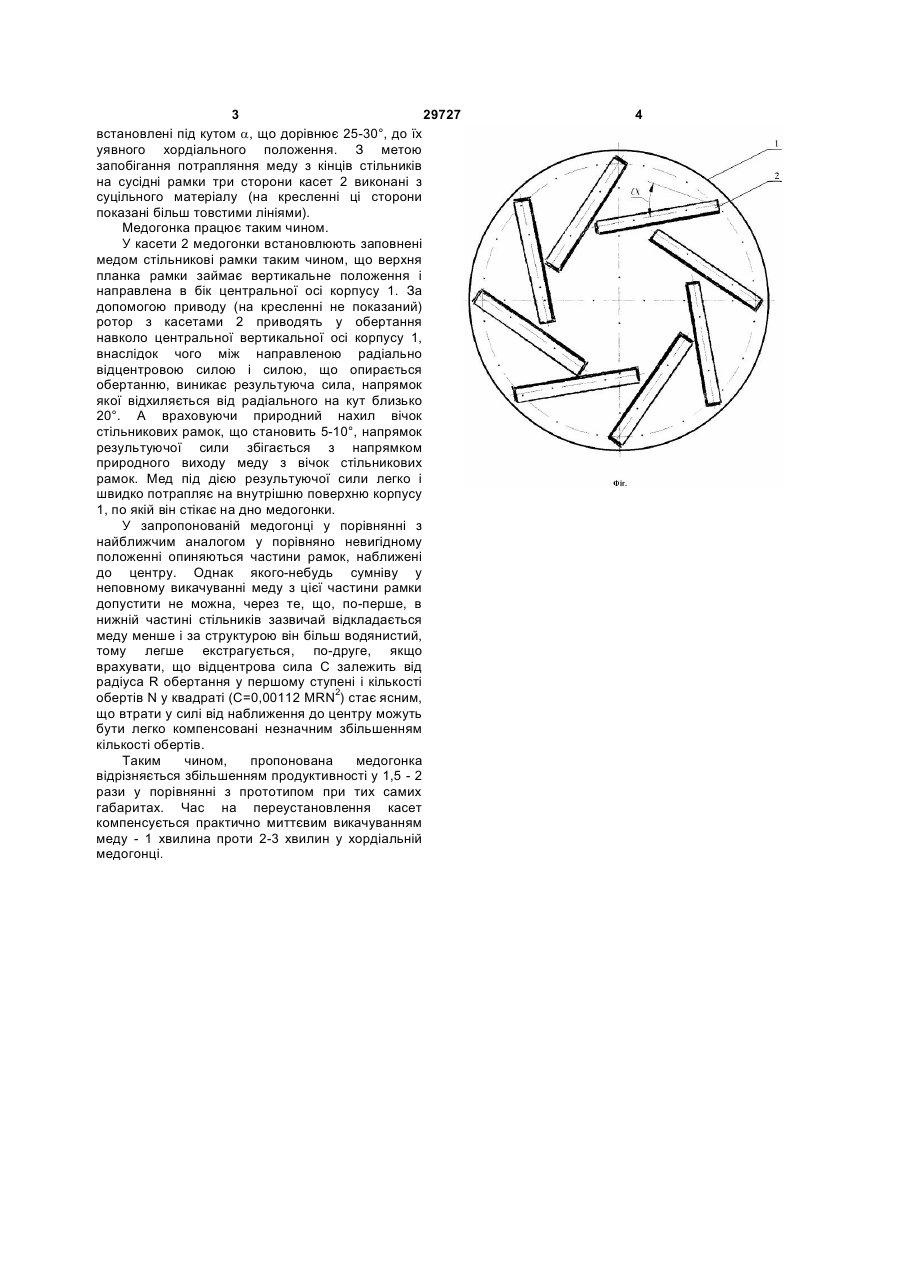

Медогонка, що містить корпус з встановленим в ньому ротором, в якому жорстко закріплені касети для стільникових рамок, яка відрізняється тим, що касети встановлені під кутом переважно 25-30° до уявного хордіального положення цих касет. (19) (21) u200710587 (22) 24.09.2007 (24) 25.01.2008 (72) ЩЕБЛИКІН ВІКТОР МИКОЛАЙОВИЧ, UA (73) ЩЕБЛИКІН ВІКТОР МИКОЛАЙОВИЧ, UA (56) 3 29727 встановлені під кутом a, що дорівнює 25-30°, до їх уявного хордіального положення. З метою запобігання потрапляння меду з кінців стільників на сусідні рамки три сторони касет 2 виконані з суцільного матеріалу (на кресленні ці сторони показані більш товстими лініями). Медогонка працює таким чином. У касети 2 медогонки встановлюють заповнені медом стільникові рамки таким чином, що верхня планка рамки займає вертикальне положення і направлена в бік центральної осі корпусу 1. За допомогою приводу (на кресленні не показаний) ротор з касетами 2 приводять у обертання навколо центральної вертикальної осі корпусу 1, внаслідок чого між направленою радіально відцентровою силою і силою, що опирається обертанню, виникає результуюча сила, напрямок якої відхиляється від радіального на кут близько 20°. А враховуючи природний нахил вічок стільникових рамок, що становить 5-10°, напрямок результуючої сили збігається з напрямком природного виходу меду з вічок стільникових рамок. Мед під дією результуючої сили легко і швидко потрапляє на внутрішню поверхню корпусу 1, по якій він стікає на дно медогонки. У запропонованій медогонці у порівнянні з найближчим аналогом у порівняно невигідному положенні опиняються частини рамок, наближені до центру. Однак якого-небудь сумніву у неповному викачуванні меду з цієї частини рамки допустити не можна, через те, що, по-перше, в нижній частині стільників зазвичай відкладається меду менше і за структурою він більш водянистий, тому легше екстрагується, по-друге, якщо врахувати, що відцентрова сила С залежить від радіуса R обертання у першому ступені і кількості обертів N у квадраті (C=0,00112 MRN2) стає ясним, що втрати у силі від наближення до центру можуть бути легко компенсовані незначним збільшенням кількості обертів. Таким чином, пропонована медогонка відрізняється збільшенням продуктивності у 1,5 - 2 рази у порівнянні з прототипом при тих самих габаритах. Час на переустановлення касет компенсується практично миттєвим викачуванням меду - 1 хвилина проти 2-3 хвилин у хордіальній медогонці. 4
