Механічний автомат встановлення економічного способу спалювання газу

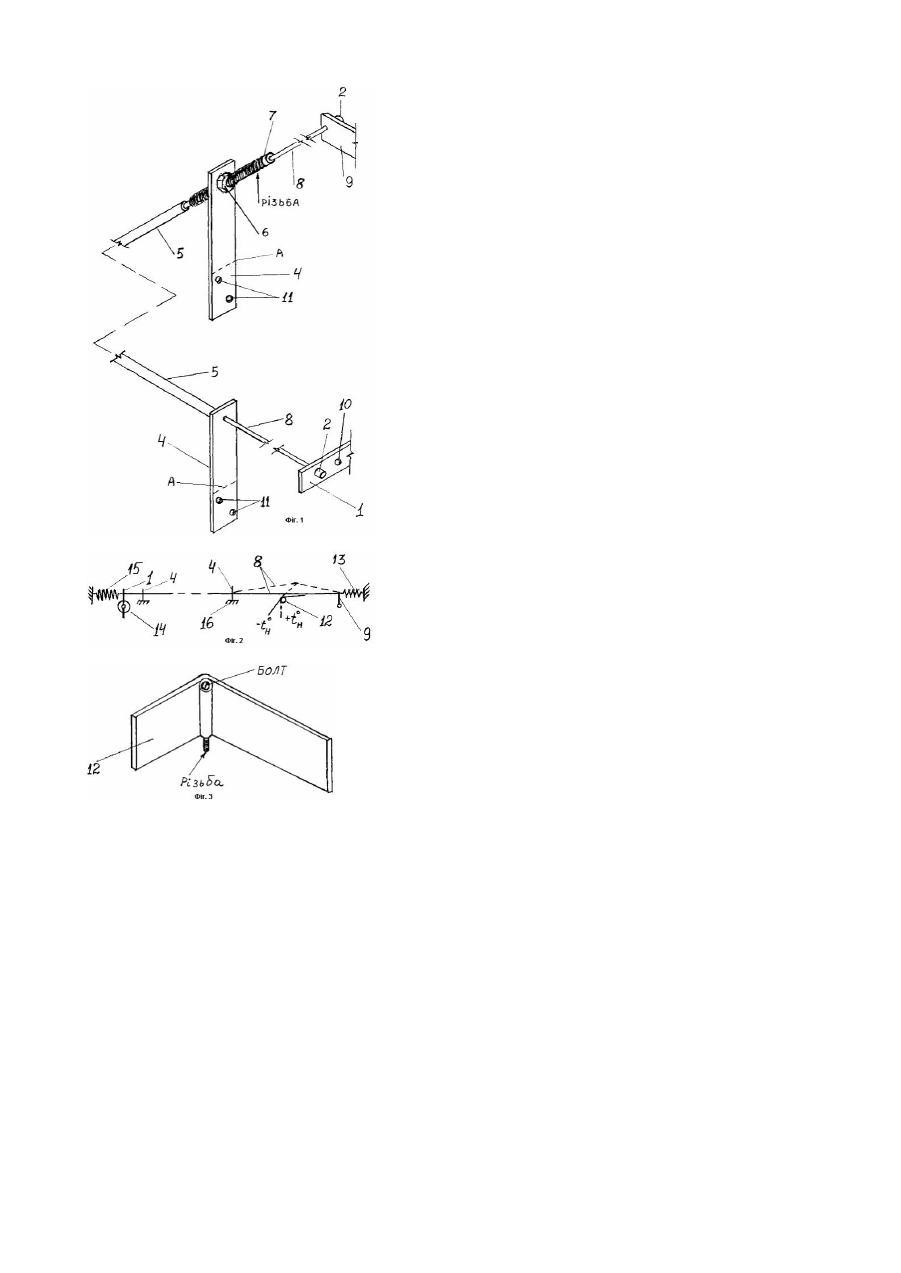

Винахід відноситься до області теплоенергетики, саме - до побутових газових котлів, які призначені для опалення житлових приміщень. Відомий економічний спосіб спалювання газу: патент" 0палювальний водогрійний котел і спосіб спалювання газу” №57315 А авт. Гапоненко А.П. що полягає в одночасному зниженні тиску газу (за допомогою газового крану )та тривалому утриманні газів у котлі (шляхом регулювання положення заслінки), має ряд експлуатаційних недоліків: 1.Потребує певної кваліфікації (знань) споживача при експлуатації опалювального котла працюючого в економному режимі спалювання газу. (Споживач-в більшості жінки та літні люди). 2.Неможливіеть швидкої переналадки режиму роботи котла, при бажанні споживача (наприклад: підвищити потужність котла із за різкої зміни температури зовнішнього повітря). В основу винаходу-поставлено вирішення таких те хнічних проблем: 1. Усунення вище згаданих недоліків. 2. Простота та безпечність при установці, наладці та експлуатації. Поставлене завдання вирішується шляхом установки на опалювальний котел механічного автомата встановлення економічного способу спалювання газу. В ході виконання робіт по наладці економічного режиму котла (економічний спосіб спалювання газу), автором було використане механічне закріплення, між собою, важелів управління газового крану та заслінки тросом. За допомогою троса(провід) у “баудені” закріпленого на металевих стойках до котла, довжина (відносно оболонки "баудена", стойок) котрого змінюється двома регулюючими пристроями, заслінка відкривається на необхідний кут, в залежності від положення важеля управління газового крана. Ме ханічний автомат встановлення економічного способу спалювання газу дозволяє експлуатувати котел в економічному режимі, незалежно від зовнішніх факторів (змін температури зовнішнього повітря, конструкції стін дерево, цегла, площі приміщення, конструктивних особливостей системи опалення). Про що свідчить невелика кількість витрачання палива(газу) за добу, 10-12м.куб. замість 18-23м.куб. в звичайному режимі. Це дозволяє зробити висновок про новизну такого рішення. Дані розпізнавальні ознаки не витікають звичним логічним шляхом з сучасного рівня розвитку опалювальних установок для систем водяного опалення будівель, а досягнуто за рахунок творчого рішення технічної задачі. Викладену сукупність ознак не було виявлено в відомих технічних рішеннях. Запропоноване рішення відповідає вимогам “винахідницького рівня”. Технічним результатом винаходу є: Підвищена продуктивність котла,поліпшення експлуатаційних можливостей, простота та безпечність експлуатації шляхом механічного закріплення, між собою, важелів управління газового крапу та заслінки, завдяки установці металевого троса(у "баудені") на стойках, регулюючих пристроїв, пружин на корпусі котла. Встановлення металевого троса на стойках, регулюючи х пристроїв, пружин дозволяє: 1. Простоту та безпечність при встановленні, наладці та експлуатації. 2. Можливість роботи газового котла в економному режимі при різних рівнях використання потужності котла. 3. Мінімальні фінансові затрати. 4. Модернізація газових котлів інших типів. До недоліків можна віднести зниження зовнішнього "дизайну" газового котла. На Фіг.1 схематично зображено зовнішній вид (при установці) автомата встановлення економічного способу спалювання газу. На Фіг.2 схематично зображено роботу механічного автомата. На Фіг.3 схематично зображено регулюючий пристрій – 12. Ме ханічний автомат (Фіг.1) складається: з троса - 8 в оболонці типу "бауден" - 5, який закріплений за допомогою "баудена" - 5 і регулюючого пристрою - 7 на стойках – 4, закріплюються на корпусі котла (в необхідному місті) через отвори - 11 за допомогою саморізів, болтів.Стойки - 4 згинаються (при необхідності) по лінії - А в необхідне положення. Обидва кінці троса - 8 через отвори - 10 закріплюються на важелях управління газового крану - 1 та заслінки - 9 за допомогою закрепів – 2 (любий з відомих способів). Натягування троса - 8 проводиться за допомогою регулюючого пристрою - 7 та гайки – 6 (конструктивно може бути дві гайки з обох сторін стойки). Пружини 13;15 (що прикріплюються до важелів - 1;9 відповідно) та регулюючий пристрій - 12 (що виконує додатковий натяг троса в залежності від температури наружного повітря) показані на Фіг.2. Роботу механічного автомата схематично показано на Фіг.2. Автомат працює таким чином: 3а допомогою переміщення гайки (гайок) - 6 по різьбі регулюючого пристрою - 7 проводиться натягування троса - 8, який повертає важіль управління заслінки - 9. Заслінка відкривається на кут, необхідний для роботи котла в режимі економічного способу спалювання газу (патент "Опалювальний водогрійний котел і способ спалювання газу). При повороті важеля газового крану - 1 (в більш відкритий чи закритий бік) положення важеля заслінки - 9 і самої заслінки автоматично буде змінюватись на необхідне (більш відкрите, або закрите), чим досягається головна умова одночасності зниження (підвищення) тиску газу та закриття заслінки. Регулюючий пристрій - 12 при повороті навколо своєї осі, натягує трос і додатково змінює кут відкриття заслінки. Це необхідно для нормальної роботи котла при різкій зміні температури наружного повітря. Регулюючий пристрій - 12 достатньо фіксувати в положенні +t н.п. (Фіг.2) любим з відомих пристроїв фіксації. Пружина - 13 відкриє заслінку повністю при обриві троса(з метою безпеки). Пружина - 15 встановлюється при легкому ході важеля газового крану, як протидія пружині - 13. На Фіг.3 схематично зображено регулюючий пристрій - 12 (один з варіантів, критичного значення не має).
