Спосіб виготовлення світлодіодних освітлювальних приладів
Формула / Реферат
1. Спосіб виготовлення світлодіодних освітлювальних приладів, який включає підбір спорядженого світлопрозорим захисним екраном електроізольованого корпусу, розташування у корпусі монтажної панелі з світлодіодами та монтаж групи світлодіодів, а також розміщення струмопроводів до стабілізованого джерела живлення, який відрізняється тим, що за формою розташування в монтажній панелі кожнийокремий світлодіод розміщують на відстані один від одного лінійно, як ланцюг, чи зигзагоподібно або зіркоподібно у просторі, причому кількість, потужність та форму розташування монтажної панелі із світлодіодами в корпусі оптимізують до розмірів останнього та завданій заздалегідь освітленості.
2. Спосіб за п 1, який відрізняється тим, що монтажну панель із світлодіодами розміщують з врахуванням кута розходження світлових променів від кожного окремого світлодіоду так, щоб утворити єдиний безпроміжний світловий потік.
Текст

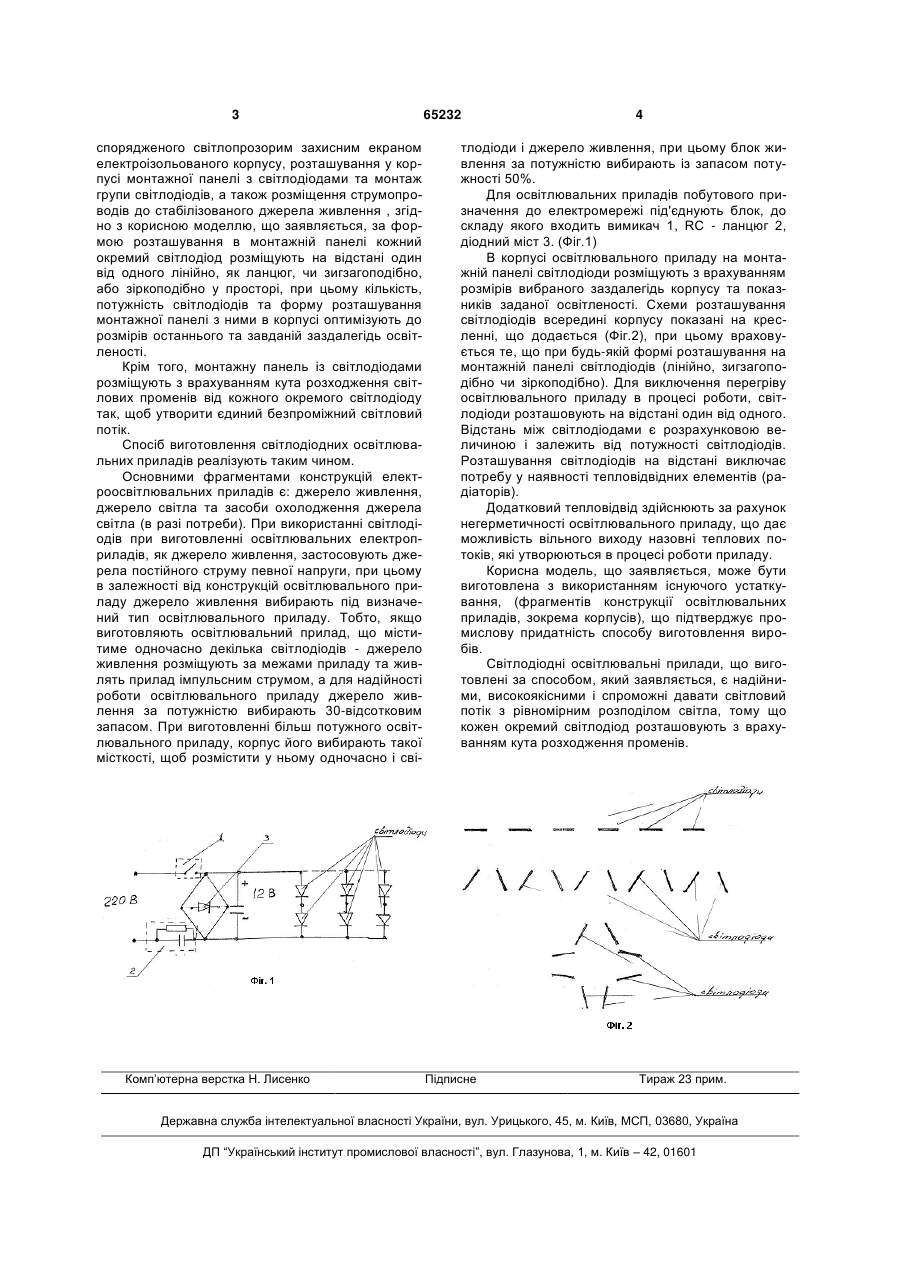

1. Спосіб виготовлення світлодіодних освітлювальних приладів, який включає підбір спорядженого світлопрозорим захисним екраном електроізольованого корпусу, розташування у корпусі монтажної панелі з світлодіодами та монтаж групи світлодіодів, а також розміщення струмопроводів до стабілізованого джерела живлення, який відрі 3 спорядженого світлопрозорим захисним екраном електроізольованого корпусу, розташування у корпусі монтажної панелі з світлодіодами та монтаж групи світлодіодів, а також розміщення струмопроводів до стабілізованого джерела живлення , згідно з корисною моделлю, що заявляється, за формою розташування в монтажній панелі кожний окремий світлодіод розміщують на відстані один від одного лінійно, як ланцюг, чи зигзагоподібно, або зіркоподібно у просторі, при цьому кількість, потужність світлодіодів та форму розташування монтажної панелі з ними в корпусі оптимізують до розмірів останнього та завданій заздалегідь освітленості. Крім того, монтажну панель із світлодіодами розміщують з врахуванням кута розходження світлових променів від кожного окремого світлодіоду так, щоб утворити єдиний безпроміжний світловий потік. Спосіб виготовлення світлодіодних освітлювальних приладів реалізують таким чином. Основними фрагментами конструкцій електроосвітлювальних приладів є: джерело живлення, джерело світла та засоби охолодження джерела світла (в разі потреби). При використанні світлодіодів при виготовленні освітлювальних електроприладів, як джерело живлення, застосовують джерела постійного струму певної напруги, при цьому в залежності від конструкцій освітлювального приладу джерело живлення вибирають під визначений тип освітлювального приладу. Тобто, якщо виготовляють освітлювальний прилад, що міститиме одночасно декілька світлодіодів - джерело живлення розміщують за межами приладу та живлять прилад імпульсним струмом, а для надійності роботи освітлювального приладу джерело живлення за потужністю вибирають 30-відсотковим запасом. При виготовленні більш потужного освітлювального приладу, корпус його вибирають такої місткості, щоб розмістити у ньому одночасно і сві Комп’ютерна верстка Н. Лисенко 65232 4 тлодіоди і джерело живлення, при цьому блок живлення за потужністю вибирають із запасом потужності 50%. Для освітлювальних приладів побутового призначення до електромережі під'єднують блок, до складу якого входить вимикач 1, RC - ланцюг 2, діодний міст 3. (Фіг.1) В корпусі освітлювального приладу на монтажній панелі світлодіоди розміщують з врахуванням розмірів вибраного заздалегідь корпусу та показників заданої освітленості. Схеми розташування світлодіодів всередині корпусу показані на кресленні, що додається (Фіг.2), при цьому враховується те, що при будь-якій формі розташування на монтажній панелі світлодіодів (лінійно, зигзагоподібно чи зіркоподібно). Для виключення перегріву освітлювального приладу в процесі роботи, світлодіоди розташовують на відстані один від одного. Відстань між світлодіодами є розрахунковою величиною і залежить від потужності світлодіодів. Розташування світлодіодів на відстані виключає потребу у наявності тепловідвідних елементів (радіаторів). Додатковий тепловідвід здійснюють за рахунок негерметичності освітлювального приладу, що дає можливість вільного виходу назовні теплових потоків, які утворюються в процесі роботи приладу. Корисна модель, що заявляється, може бути виготовлена з використанням існуючого устаткування, (фрагментів конструкції освітлювальних приладів, зокрема корпусів), що підтверджує промислову придатність способу виготовлення виробів. Світлодіодні освітлювальні прилади, що виготовлені за способом, який заявляється, є надійними, високоякісними і спроможні давати світловий потік з рівномірним розподілом світла, тому що кожен окремий світлодіод розташовують з врахуванням кута розходження променів. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for production of led lighting devices
Автори англійськоюIvanov Serhii Kostiantynovych
Назва патенту російськоюСпособ изготовления светодиодных осветительных приборов
Автори російськоюИванов Сергей Константинович
МПК / Мітки
МПК: F21S 8/00
Мітки: спосіб, світлодіодних, освітлювальних, виготовлення, приладів
