Пристрій інфрачервоного підсвічування для приладів бачення в темряві пап-2
Номер патенту: 31121
Опубліковано: 25.03.2008
Автори: Рудий Тарас Володимирович, Фірман Володимир Михайлович, Рудік Володимир Михайлович, Слижук Володимир Михайлович, Зачек Олег Ігорович
Формула / Реферат
Пристрій інфрачервоного підсвічування для приладів бачення в темряві, що містить металевий корпус, в якому розміщені вбудована акумуляторна батарея з зарядним пристроєм, рознім для підключення живлення від мережі 220 В під час зарядки акумуляторної батареї, світлодіодні індикатори включення та зарядки акумуляторної батареї, та має пристрій для кріплення на корпусах приладів бачення в темряві "Ворон-03" та "ПН-1", який відрізняється тим, що містить закриту склом матрицю з інфрачервоних світлодіодів.
Текст

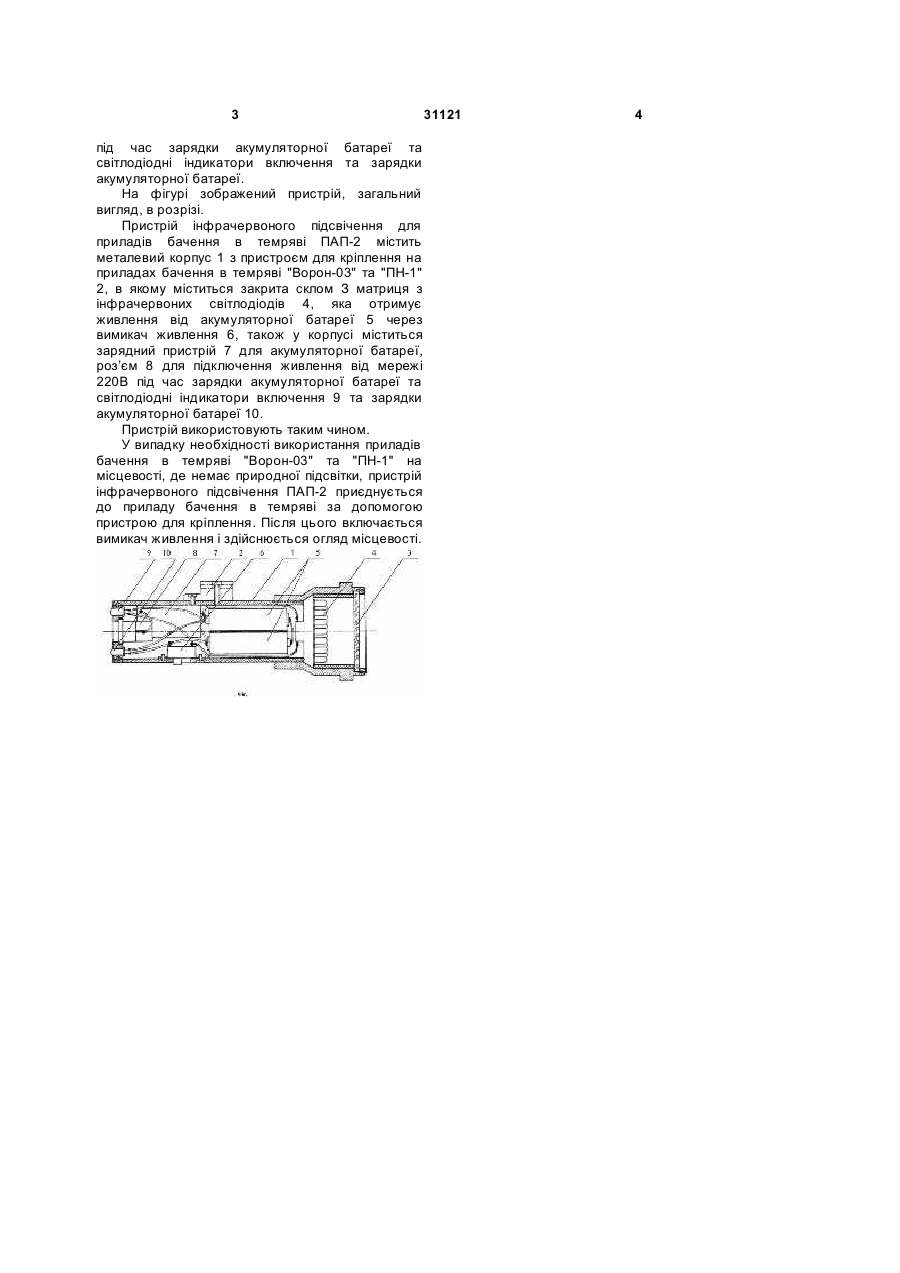

Пристрій інфрачервоного підсвічування для приладів бачення в темряві, що містить металевий корпус, в якому розміщені вбудована акумуляторна батарея з зарядним пристроєм, рознім для підключення живлення від мережі 220 В під час зарядки акумуляторної батареї, світлодіодні індикатори включення та зарядки акумуляторної батареї, та має пристрій для кріплення на корпусах приладів бачення в темряві "Ворон-03" та "ПН-1", який відрізняється тим, що містить закриту склом матрицю з інфрачервоних світлодіодів. (19) (21) u200713448 (22) 03.12.2007 (24) 25.03.2008 (46) 25.03.2008, Бюл.№ 6, 2008 рік (72) РУДІК ВОЛОДИМИР МИХАЙЛОВИЧ, UA, ФІРМАН ВОЛОДИМИР МИХАЙЛОВИЧ, UA, СЛИЖУК ВОЛОДИМИР МИХАЙЛОВИЧ, UA, ЗАЧЕК ОЛЕГ ІГОРОВИЧ, UA, РУДИЙ ТАРАС ВОЛОДИМИРОВИЧ, UA (73) РУДІК ВОЛОДИМИР МИХАЙЛОВИЧ, UA, ФІРМАН ВОЛОДИМИР МИХАЙЛОВИЧ, UA, СЛИЖУК ВОЛОДИМИР МИХАЙЛОВИЧ, UA, ЗАЧЕК ОЛЕГ ІГОРОВИЧ, UA, РУДИЙ ТАРАС ВОЛОДИМИРОВИЧ, UA 3 під час зарядки акумуляторної батареї та світлодіодні індикатори включення та зарядки акумуляторної батареї. На фігурі зображений пристрій, загальний вигляд, в розрізі. Пристрій інфрачервоного підсвічення для приладів бачення в темряві ПАП-2 містить металевий корпус 1 з пристроєм для кріплення на приладах бачення в темряві "Ворон-03" та "ПН-1" 2, в якому міститься закрита склом З матриця з інфрачервоних світлодіодів 4, яка отримує живлення від акумуляторної батареї 5 через вимикач живлення 6, також у корпусі міститься зарядний пристрій 7 для акумуляторної батареї, роз’єм 8 для підключення живлення від мережі 220В під час зарядки акумуляторної батареї та світлодіодні індикатори включення 9 та зарядки акумуляторної батареї 10. Пристрій використовують таким чином. У випадку необхідності використання приладів бачення в темряві "Ворон-03" та "ПН-1" на місцевості, де немає природної підсвітки, пристрій інфрачервоного підсвічення ПАП-2 приєднується до приладу бачення в темряві за допомогою пристрою для кріплення. Після цього включається вимикач живлення і здійснюється огляд місцевості. 31121 4
ДивитисяДодаткова інформація
Назва патенту англійськоюInfrared lightning unit for night vision devices pap-2
Автори англійськоюRudik Volodymyr Mykhailovych, Firman Volodymyr Mykhailovych, Slyzhuk Volodymyr Mykhailovych, Zachek Oleh Ihorovych, Rudyi Taras Volodymyrovych
Назва патенту російськоюУстройство инфракрасной подсветки для приборов видения в темноте пап-2
Автори російськоюРудик Владимир Михайлович, Фирман Владимир Михайлович, Слижук Владимир Михайлович, Зачек Олег Игоревич, Рудый Тарас Владимирович
МПК / Мітки
МПК: H01L 33/00, F21L 4/00, H05K 7/00
Мітки: пап-2, приладів, темряви, підсвічування, бачення, інфрачервоного, пристрій
Код посилання
<a href="https://ua.patents.su/2-31121-pristrijj-infrachervonogo-pidsvichuvannya-dlya-priladiv-bachennya-v-temryavi-pap-2.html" target="_blank" rel="follow" title="База патентів України">Пристрій інфрачервоного підсвічування для приладів бачення в темряві пап-2</a>
