Автономна система опалення
Номер патенту: 65253
Опубліковано: 25.11.2011
Автори: Грек В'ячеслав Віленович, Леонов Володимир Петрович, Борщевич Лариса Вікторівна, Борщевич Олег Сергійович
Формула / Реферат
1. Автономна система опалення, що включає рідинні електронагрівачі та блок управління системою, яка відрізняється тим що як рідинні електронагрівачі використовують паралельно включені електродні водонагрівачі, з'єднані через запірні вентилі з трубопроводом подачі та відводу теплоносія, на вході якого розташовані система фільтрації, циркуляційні насоси та компенсаційний бак для регулювання тиску теплоносія, а на виході розташоване інжекційне сопло.
2. Автономна система опалення за п. 1, яка відрізняється тим, що блок управління системою містить програматор з таймером, блок пам'яті, програматори термоконтролю поетапного включення електродних водонагрівачів, магнітопускачі, дистанційну комп'ютерну систему управління, датчики температури зовнішнього середовища та теплоносія, а також датчики регулювання поетапного включення циркуляційних насосів та контролер фаз напруги.
Текст

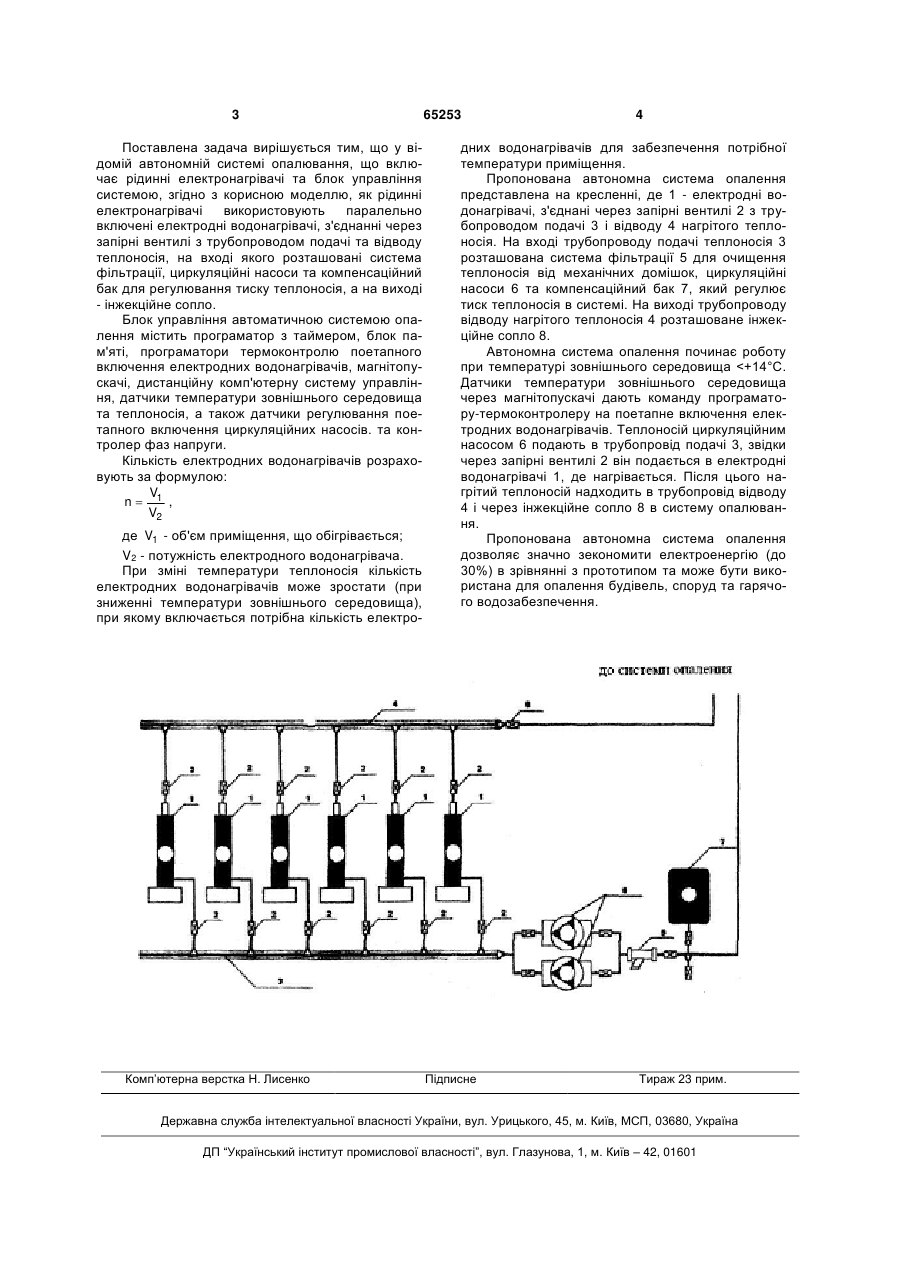

1. Автономна система опалення, що включає рідинні електронагрівачі та блок управління системою, яка відрізняється тим що як рідинні електронагрівачі використовують паралельно включені електродні водонагрівачі, з'єднані через запірні 3 Поставлена задача вирішується тим, що у відомій автономній системі опалювання, що включає рідинні електронагрівачі та блок управління системою, згідно з корисною моделлю, як рідинні електронагрівачі використовують паралельно включені електродні водонагрівачі, з'єднанні через запірні вентилі з трубопроводом подачі та відводу теплоносія, на вході якого розташовані система фільтрації, циркуляційні насоси та компенсаційний бак для регулювання тиску теплоносія, а на виході - інжекційне сопло. Блок управління автоматичною системою опалення містить програматор з таймером, блок пам'яті, програматори термоконтролю поетапного включення електродних водонагрівачів, магнітопускачі, дистанційну комп'ютерну систему управління, датчики температури зовнішнього середовища та теплоносія, а також датчики регулювання поетапного включення циркуляційних насосів. та контролер фаз напруги. Кількість електродних водонагрівачів розраховують за формулою: V n 1 , V2 де V1 - об'єм приміщення, що обігрівається; V2 - потужність електродного водонагрівача. При зміні температури теплоносія кількість електродних водонагрівачів може зростати (при зниженні температури зовнішнього середовища), при якому включається потрібна кількість електро Комп’ютерна верстка Н. Лисенко 65253 4 дних водонагрівачів для забезпечення потрібної температури приміщення. Пропонована автономна система опалення представлена на кресленні, де 1 - електродні водонагрівачі, з'єднані через запірні вентилі 2 з трубопроводом подачі 3 і відводу 4 нагрітого теплоносія. На вході трубопроводу подачі теплоносія 3 розташована система фільтрації 5 для очищення теплоносія від механічних домішок, циркуляційні насоси 6 та компенсаційний бак 7, який регулює тиск теплоносія в системі. На виході трубопроводу відводу нагрітого теплоносія 4 розташоване інжекційне сопло 8. Автономна система опалення починає роботу при температурі зовнішнього середовища
ДивитисяДодаткова інформація
Назва патенту англійськоюIndirect heating system
Автори англійськоюBorschevych Oleh Serhiiovych, Borschevych Larysa Viktorivna, Leonov Volodymyr Petrovych, Hrek Viacheslav Vilenovych
Назва патенту російськоюАвтономная система отопления
Автори російськоюБорщевич Олег Сергеевич, Борщевич Лариса Викторовна, Леонов Владимир Петрович, Грек Вячеслав Виленович
МПК / Мітки
МПК: F24D 13/00
Мітки: автономна, система, опалення
