Автономна система водяного опалення будівель
Номер патенту: 32681
Опубліковано: 15.02.2001
Автори: Писарєв В'ячеслав Євгенович, Процишин Борис Миколайович, Наумов Сергій Євгенович
Формула / Реферат
Автономна система водяного опалення будівель, яка включає паливний котел з димоходом, розширювальний бак, нагрівальні прилади, встановлені у приміщеннях, що обігріваються, та загальнопідвальну та зворотну лінію, яка відрізняється тим, що додатково містить тепловий насос, який складається із з'єднаних між собою трубопроводами адсорбера з теплообмінником для відведення теплоти адсорбції, конденсатора, ресивера в запірним вентилем, випарника і акумулятора тепла, причому адсорбер розташований у димоході котла після поверхні нагріву, а конденсатор та випарник у об'ємі акумулятора тепла.
Текст

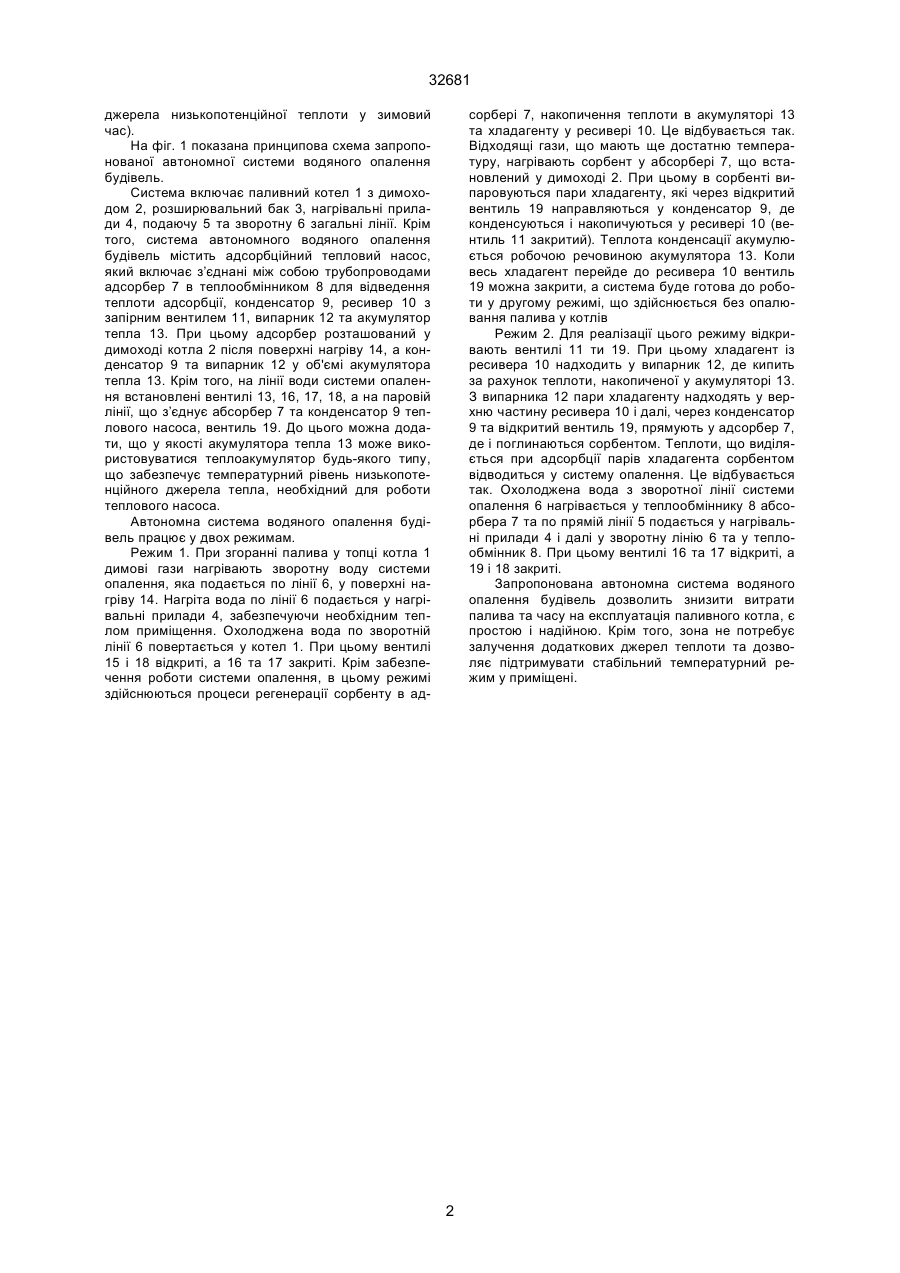

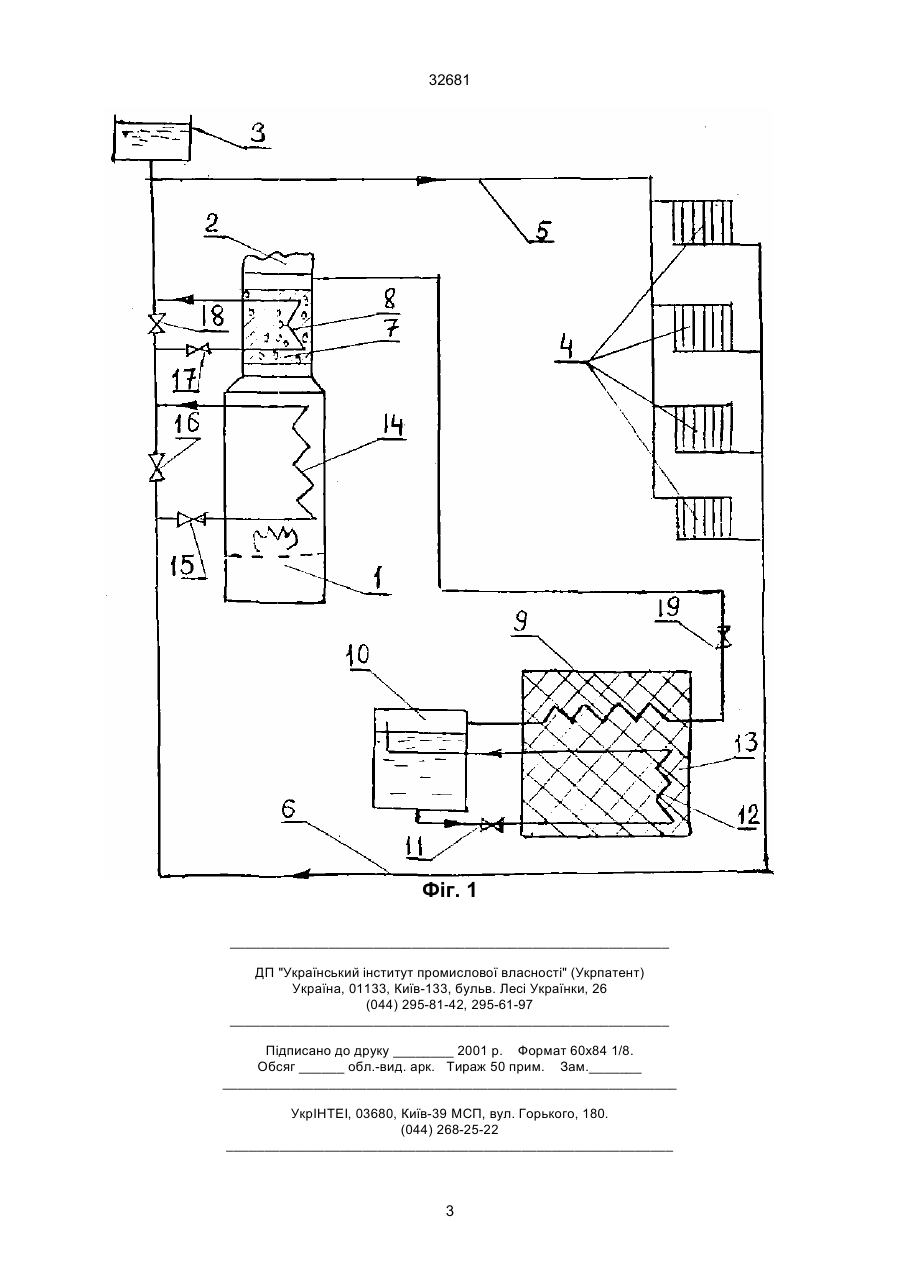

Автономна система водяного опалення будівель, яка включає паливний котел з димоходом, 32681 джерела низькопотенційної теплоти у зимовий час). На фіг. 1 показана принципова схема запропонованої автономної системи водяного опалення будівель. Система включає паливний котел 1 з димоходом 2, розширювальний бак 3, нагрівальні прилади 4, подаючу 5 та зворотну 6 загальні лінії. Крім того, система автономного водяного опалення будівель містить адсорбційний тепловий насос, який включає з’єднані між собою трубопроводами адсорбер 7 в теплообмінником 8 для відведення теплоти адсорбції, конденсатор 9, ресивер 10 з запірним вентилем 11, випарник 12 та акумулятор тепла 13. При цьому адсорбер розташований у димоході котла 2 після поверхні нагріву 14, а конденсатор 9 та випарник 12 у об'ємі акумулятора тепла 13. Крім того, на лінії води системи опалення встановлені вентилі 13, 16, 17, 18, а на паровій лінії, що з’єднує абсорбер 7 та конденсатор 9 теплового насоса, вентиль 19. До цього можна додати, що у якості акумулятора тепла 13 може використовуватися теплоакумулятор будь-якого типу, що забезпечує температурний рівень низькопотенційного джерела тепла, необхідний для роботи теплового насоса. Автономна система водяного опалення будівель працює у двох режимам. Режим 1. При згоранні палива у топці котла 1 димові гази нагрівають зворотну воду системи опалення, яка подається по лінії 6, у поверхні нагріву 14. Нагріта вода по лінії 6 подається у нагрівальні прилади 4, забезпечуючи необхідним теплом приміщення. Охолоджена вода по зворотній лінії 6 повертається у котел 1. При цьому вентилі 15 і 18 відкриті, а 16 та 17 закриті. Крім забезпечення роботи системи опалення, в цьому режимі здійснюються процеси регенерації сорбенту в ад сорбері 7, накопичення теплоти в акумуляторі 13 та хладагенту у ресивері 10. Це відбувається так. Відходящі гази, що мають ще достатню температуру, нагрівають сорбент у абсорбері 7, що встановлений у димоході 2. При цьому в сорбенті випаровуються пари хладагенту, які через відкритий вентиль 19 направляються у конденсатор 9, де конденсуються і накопичуються у ресивері 10 (вентиль 11 закритий). Теплота конденсації акумулюється робочою речовиною акумулятора 13. Коли весь хладагент перейде до ресивера 10 вентиль 19 можна закрити, а система буде готова до роботи у другому режимі, що здійснюється без опалювання палива у котлів Режим 2. Для реалізації цього режиму відкривають вентилі 11 ти 19. При цьому хладагент із ресивера 10 надходить у випарник 12, де кипить за рахунок теплоти, накопиченої у акумуляторі 13. З випарника 12 пари хладагенту надходять у верхню частину ресивера 10 і далі, через конденсатор 9 та відкритий вентиль 19, прямують у адсорбер 7, де і поглинаються сорбентом. Теплоти, що виділяється при адсорбції парів хладагента сорбентом відводиться у систему опалення. Це відбувається так. Охолоджена вода з зворотної лінії системи опалення 6 нагрівається у теплообміннику 8 абсорбера 7 та по прямій лінії 5 подається у нагрівальні прилади 4 і далі у зворотну лінію 6 та у теплообмінник 8. При цьому вентилі 16 та 17 відкриті, а 19 і 18 закриті. Запропонована автономна система водяного опалення будівель дозволить знизити витрати палива та часу на експлуатація паливного котла, є простою і надійною. Крім того, зона не потребує залучення додаткових джерел теплоти та дозволяє підтримувати стабільний температурний режим у приміщені. 2 32681 Фіг. 1 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
ДивитисяДодаткова інформація
Назва патенту англійськоюAutonomous system for water heating of buildings
Автори англійськоюNaumov Serhii Yevhenovych, Pisarev Viacheslav Yevhenovych, Pisariev Viacheslav Yevhenovych, Protsyshyn Borys Mykolaiovych
Назва патенту російськоюАвтономная система водяного отопления зданий
Автори російськоюНаумов Сергей Евгеньевич, Піисарев Вячеслав Евгеньевич, Писарев Вячеслав Евгеньевич, Процишин Борис Николаевич
МПК / Мітки
МПК: F24D 3/00
Мітки: опалення, водяного, будівель, система, автономна
