Автономна система водяного опалення будівель

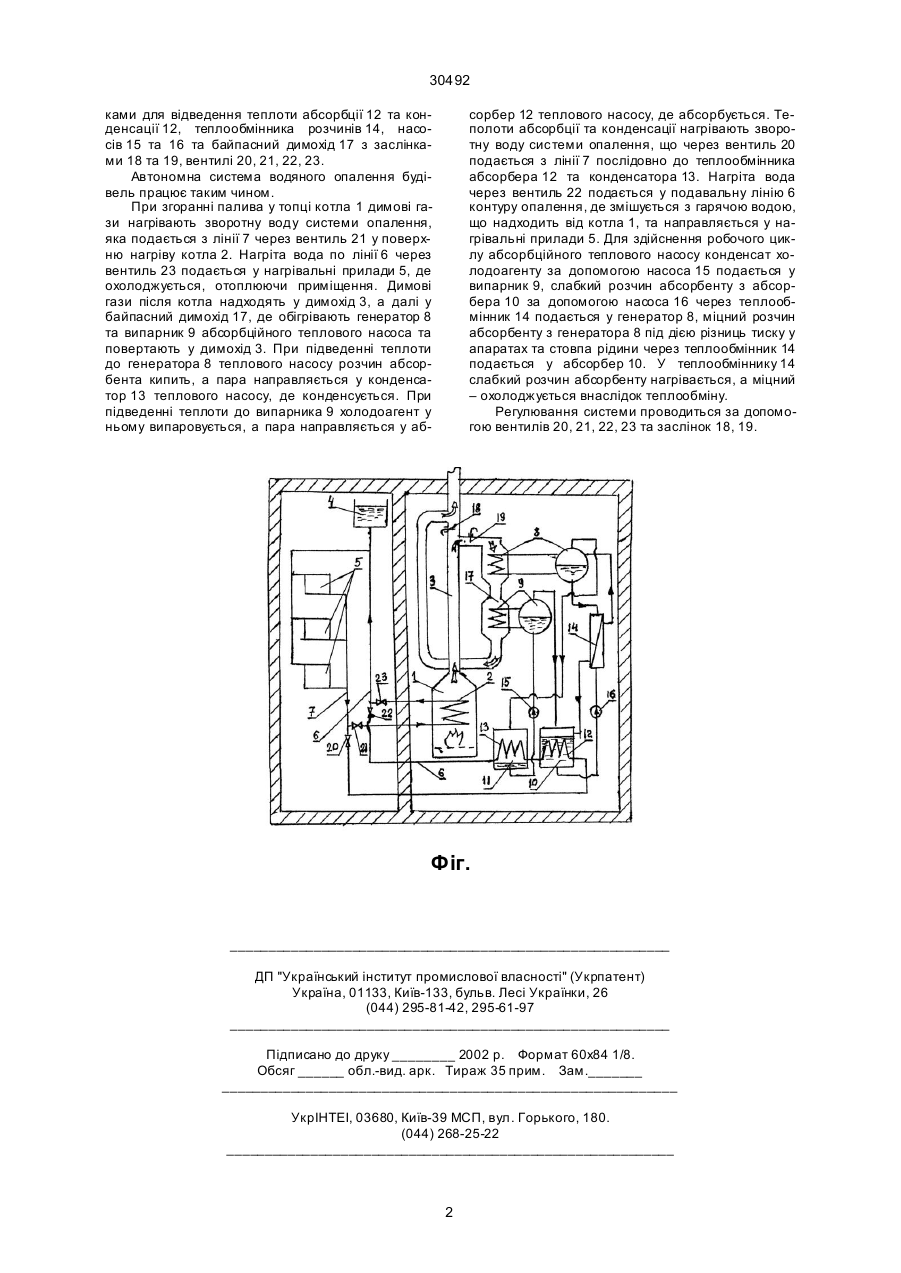

Автономна система водяного опалення будівель, яка включає паливний котел з димоходом, 30492 ками для відведення теплоти абсорбції 12 та конденсації 12, теплообмінника розчинів 14, насосів 15 та 16 та байпасний димохід 17 з заслінками 18 та 19, вентилі 20, 21, 22, 23. Автономна система водяного опалення будівель працює таким чином. При згоранні палива у топці котла 1 димові гази нагрівають зворотну воду системи опалення, яка подається з лінії 7 через вентиль 21 у поверхню нагріву котла 2. Нагріта вода по лінії 6 через вентиль 23 подається у нагрівальні прилади 5, де охолоджується, отоплюючи приміщення. Димові гази після котла надходять у димохід 3, а далі у байпасний димохід 17, де обігрівають генератор 8 та випарник 9 абсорбційного теплового насоса та повертають у димохід 3. При підведенні теплоти до генератора 8 теплового насосу розчин абсорбента кипить, а пара направляється у конденсатор 13 теплового насосу, де конденсується. При підведенні теплоти до випарника 9 холодоагент у ньому випаровується, а пара направляється у аб сорбер 12 теплового насосу, де абсорбується. Теполоти абсорбції та конденсації нагрівають зворотну воду системи опалення, що через вентиль 20 подається з лінії 7 послідовно до теплообмінника абсорбера 12 та конденсатора 13. Нагріта вода через вентиль 22 подається у подавальну лінію 6 контуру опалення, де змішується з гарячою водою, що надходить від котла 1, та направляється у нагрівальні прилади 5. Для здійснення робочого циклу абсорбційного теплового насосу конденсат холодоагенту за допомогою насоса 15 подається у випарник 9, слабкий розчин абсорбенту з абсорбера 10 за допомогою насоса 16 через теплообмінник 14 подається у генератор 8, міцний розчин абсорбенту з генератора 8 під дією різниць тиску у апаратах та стовпа рідини через теплообмінник 14 подається у абсорбер 10. У теплообміннику 14 слабкий розчин абсорбенту нагрівається, а міцний – охолоджується внаслідок теплообміну. Регулювання системи проводиться за допомогою вентилів 20, 21, 22, 23 та заслінок 18, 19. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
