Теплолічильник
Формула / Реферат
Теплолічильник, що містить датчик витрати теплоносія, обчислювач, що обладнаний термодатчиками прямого та зворотного потоків теплоносія та джерело напруги, який відрізняється тим, що обчислювач розділений на два блоки: сенсор, який сумісно з датчиком витрати теплоносія та термодатчиками прямого та зворотного потоків теплоносія розміщений безпосередньо на трубопроводі, і рахунковий блок, розміщений на деякій відстані від сенсора з датчиками, при цьому сенсор виконаний з можливістю перетворення сигналів від датчика витрати теплоносія та від термодатчиків прямого та зворотного потоків теплоносія у комплексний цифровий вихідний сигнал, пропорційний витраті теплоносія і температурам прямого та зворотного потоків, із можливістю передачі його по каналу зв'язку, а рахунковий блок виконаний з можливістю приймання по каналу зв'язку вищевказаного комплексного сигналу, його обробки, збереження та індикації даних про витрати тепла.
Текст

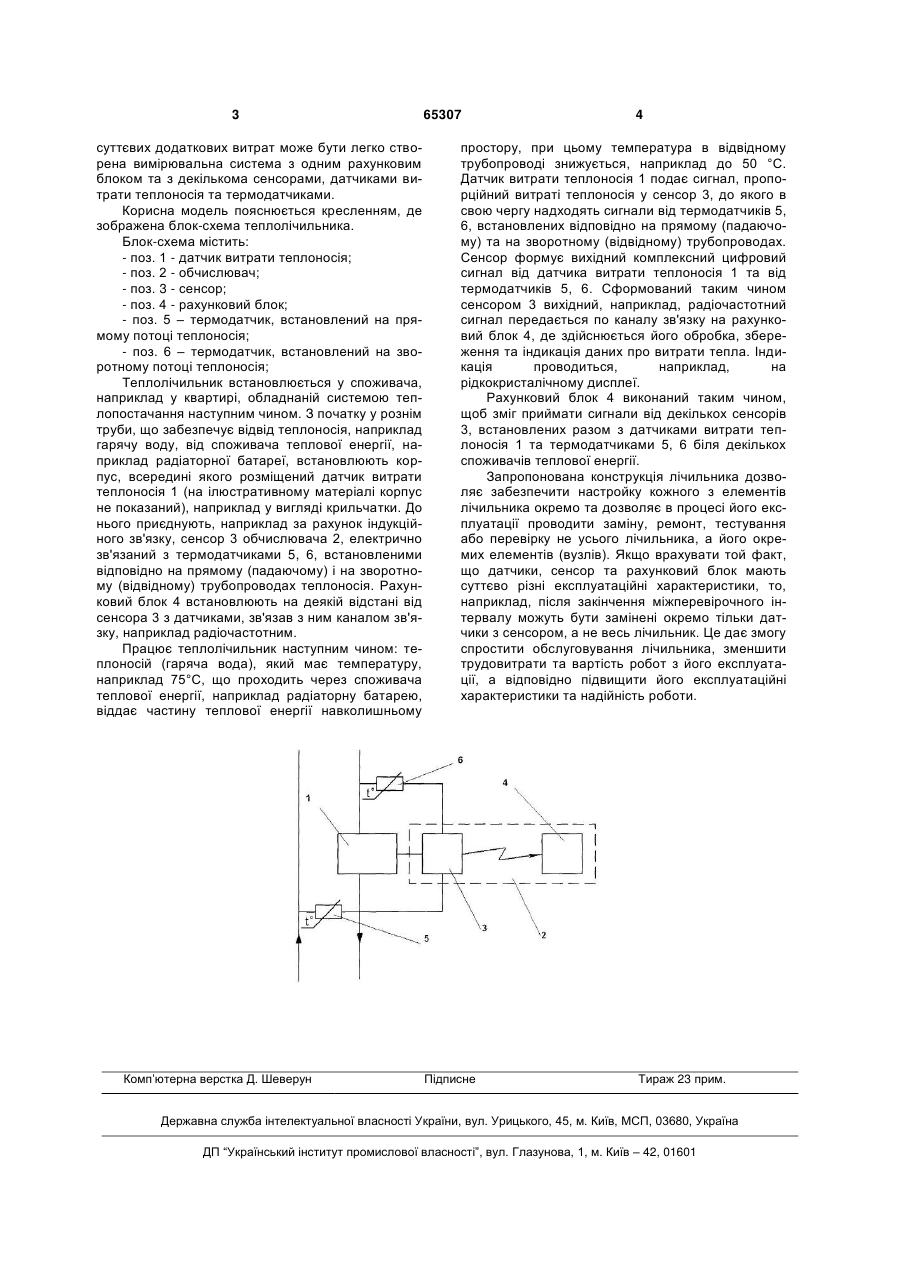

Теплолічильник, що містить датчик витрати теплоносія, обчислювач, що обладнаний термодатчиками прямого та зворотного потоків теплоносія та джерело напруги, який відрізняється тим, що обчислювач розділений на два блоки: сенсор, який сумісно з датчиком витрати теплоносія та термодатчиками прямого та зворотного потоків теплоно 3 суттєвих додаткових витрат може бути легко створена вимірювальна система з одним рахунковим блоком та з декількома сенсорами, датчиками витрати теплоносія та термодатчиками. Корисна модель пояснюється кресленням, де зображена блок-схема теплолічильника. Блок-схема містить: - поз. 1 - датчик витрати теплоносія; - поз. 2 - обчислювач; - поз. 3 - сенсор; - поз. 4 - рахунковий блок; - поз. 5 – термодатчик, встановлений на прямому потоці теплоносія; - поз. 6 – термодатчик, встановлений на зворотному потоці теплоносія; Теплолічильник встановлюється у споживача, наприклад у квартирі, обладнаній системою теплопостачання наступним чином. З початку у рознім труби, що забезпечує відвід теплоносія, наприклад гарячу воду, від споживача теплової енергії, наприклад радіаторної батареї, встановлюють корпус, всередині якого розміщений датчик витрати теплоносія 1 (на ілюстративному матеріалі корпус не показаний), наприклад у вигляді крильчатки. До нього приєднують, наприклад за рахунок індукційного зв'язку, сенсор 3 обчислювача 2, електрично зв'язаний з термодатчиками 5, 6, встановленими відповідно на прямому (падаючому) і на зворотному (відвідному) трубопроводах теплоносія. Рахунковий блок 4 встановлюють на деякій відстані від сенсора 3 з датчиками, зв'язав з ним каналом зв'язку, наприклад радіочастотним. Працює теплолічильник наступним чином: теплоносій (гаряча вода), який має температуру, наприклад 75°С, що проходить через споживача теплової енергії, наприклад радіаторну батарею, віддає частину теплової енергії навколишньому Комп’ютерна верстка Д. Шеверун 65307 4 простору, при цьому температура в відвідному трубопроводі знижується, наприклад до 50 °С. Датчик витрати теплоносія 1 подає сигнал, пропорційний витраті теплоносія у сенсор 3, до якого в свою чергу надходять сигнали від термодатчиків 5, 6, встановлених відповідно на прямому (падаючому) та на зворотному (відвідному) трубопроводах. Сенсор формує вихідний комплексний цифровий сигнал від датчика витрати теплоносія 1 та від термодатчиків 5, 6. Сформований таким чином сенсором 3 вихідний, наприклад, радіочастотний сигнал передається по каналу зв'язку на рахунковий блок 4, де здійснюється його обробка, збереження та індикація даних про витрати тепла. Індикація проводиться, наприклад, на рідкокристалічному дисплеї. Рахунковий блок 4 виконаний таким чином, щоб зміг приймати сигнали від декількох сенсорів 3, встановлених разом з датчиками витрати теплоносія 1 та термодатчиками 5, 6 біля декількох споживачів теплової енергії. Запропонована конструкція лічильника дозволяє забезпечити настройку кожного з елементів лічильника окремо та дозволяє в процесі його експлуатації проводити заміну, ремонт, тестування або перевірку не усього лічильника, а його окремих елементів (вузлів). Якщо врахувати той факт, що датчики, сенсор та рахунковий блок мають суттєво різні експлуатаційні характеристики, то, наприклад, після закінчення міжперевірочного інтервалу можуть бути замінені окремо тільки датчики з сенсором, а не весь лічильник. Це дає змогу спростити обслуговування лічильника, зменшити трудовитрати та вартість робот з його експлуатації, а відповідно підвищити його експлуатаційні характеристики та надійність роботи. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHeat meter
Автори англійськоюCherepnin Oleh Mykhailovych
Назва патенту російськоюТеплосчетчик
Автори російськоюЧерепнин Олег Михайлович
МПК / Мітки
МПК: G01K 17/08, G01K 17/12, G01K 17/10
Мітки: теплолічильник
