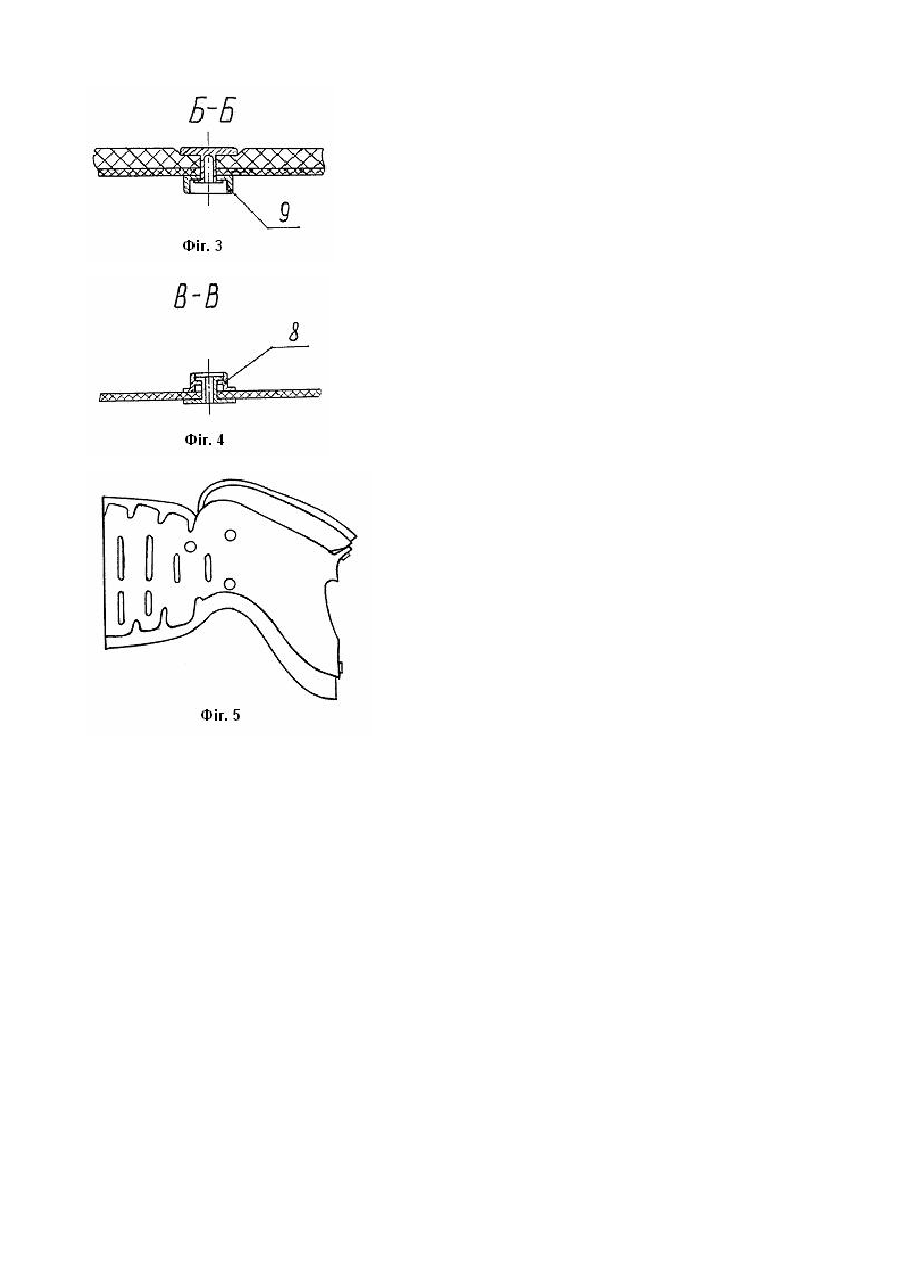

Пристрій для фіксації шийного відділу хребта

Винахід відноситься до ортопедичних виробів, призначених для жорсткої фіксації шийного відділу хребта і може бути використаний для імобілізації шиї під час надання першої медичної допомоги постраждалому, який знаходиться у лежачому положенні, а також для лікування забитих місць, остеохондрозів, захворювань сухожиллів, м'язів, нервів та у реабілітаційний період після травм шийного відділу хребта. Найбільш близьким за конструкцією до пристрою, що заявляється, і вибраним за прототип є жорсткий шийний пристрій STIFNECK [див. проспект фірми California Medical Products, Inc.]. Він складається з жорстких корпусу і упору, еластичних підкладок, фіксатора, з'єднувально-регулюючої застібки типу "петля-крючок" і кріпильних елементів. Недоліками відомого пристрою є ненадійна фіксація його на пацієнті внаслідок недостатньо міцного кріплення крючкового елементу з'єдн увально-регулюючої застібки методом приклеювання на корпусі і незручність у використанні, обумовлена необхідністю прикладати значне зусилля для установки фіксатора, закріпленого на упорі, у отвір на корпусі при формуванні підборідкової частини, що уповільнює надання першої медичної допомоги. В основу винаходу поставлено задачу удосконалення конструкції жорсткого шийного пристрою шляхом забезпечення більш міцного кріплення крючкового елементу з'єднувально-регулюючої застібки до корпусу, завдяки чому зростає надійність імобілізації шийного відділу хребта і застосування фіксатора, більш зручного у використанні, що скорочує час для надання допомоги і підвищує її е фективність. Поставлена задача вирішується тим, що в пристрої для фіксації шийного відділу хребта, який складається з жорстких корпусу і упору, еластичних підкладок, фіксатора, з'єднувально-регулюючої застібки і кріпильних елементів, згідно винаходу, крючковий елемент з'єднувально-регулюючої застібки проходить через проріз у корпусі, охоплює його лицьову, та зворотню сторони та скріплюється на своїх кінцях з корпусом за допомогою кріпильних елементів, а фіксатор складається із пуансона та матриці. Конструкція фіксатора дозволяє оформити підборідкову частин у при меншому зусиллі і у більш короткий час. Основні конструкційні матеріали - пружно-міцні полімери. На фіг.1 зображено пристрій у розгорнутому вигляді, на фіг.2, 3, 4 - розрізи А-А, Б-Б, В-В, на фіг.5 - загальний вигляд пристрою. Пристрій для фіксації шийного відділу хребта складається з корпусу 1, упору 2, підкладки корпусу 3, підкладки упору 4, з'єднувально-регулюючої застібки (петля 6 - крючок 7), з'єднаних за допомогою кріпильних елементів 5. Зручність складання виробу забезпечується застосуванням фіксатора, який складається з пуансона 8 та матриці 9. Фіксація пристрою здійснюється за допомогою з'єднувально-регулюючої застібки, надійність якої у заданному положенні забезпечується за рахунок мідного кріплення крючкового елементу застібки до корпусу. Пристрій для фіксації шийного відділу хребта працює наступним чином. Складання пристрою у виріб починається з формування підборідкової частини. Для цього пуансон 8, розташований на упорі 2, встановлюють шляхом натискання з незначним зусиллям в матрицю 9, розташовану на корпусі 1. Потім просувають потиличну частин у пристрою під шию пацієнта, щільно установлюють його підборіддя у сформовану підборідкову частину, переміщують крючковий 7 і петельний 6 елементи з'єднувально-регулюючої застібки, міцно закріплюють її у положенні, яке симетрично фіксує голову відносно плечей і рівномірно розвантажує шийний відділ хребта. Таким чином, винахід дозволяє забезпечити точну і надійну імобілізацію шийного відділу хребта в скорочений час завдяки міцності кріплення до корпусу з'єдн увально-регулюючої застібки і незначному зусиллю при формуванні підборідкової частини, завдяки чому ефективність надання першої допомоги та якість подальшого лікування.
