Пристрій для лікування та тренування м’язів шийного відділу хребта

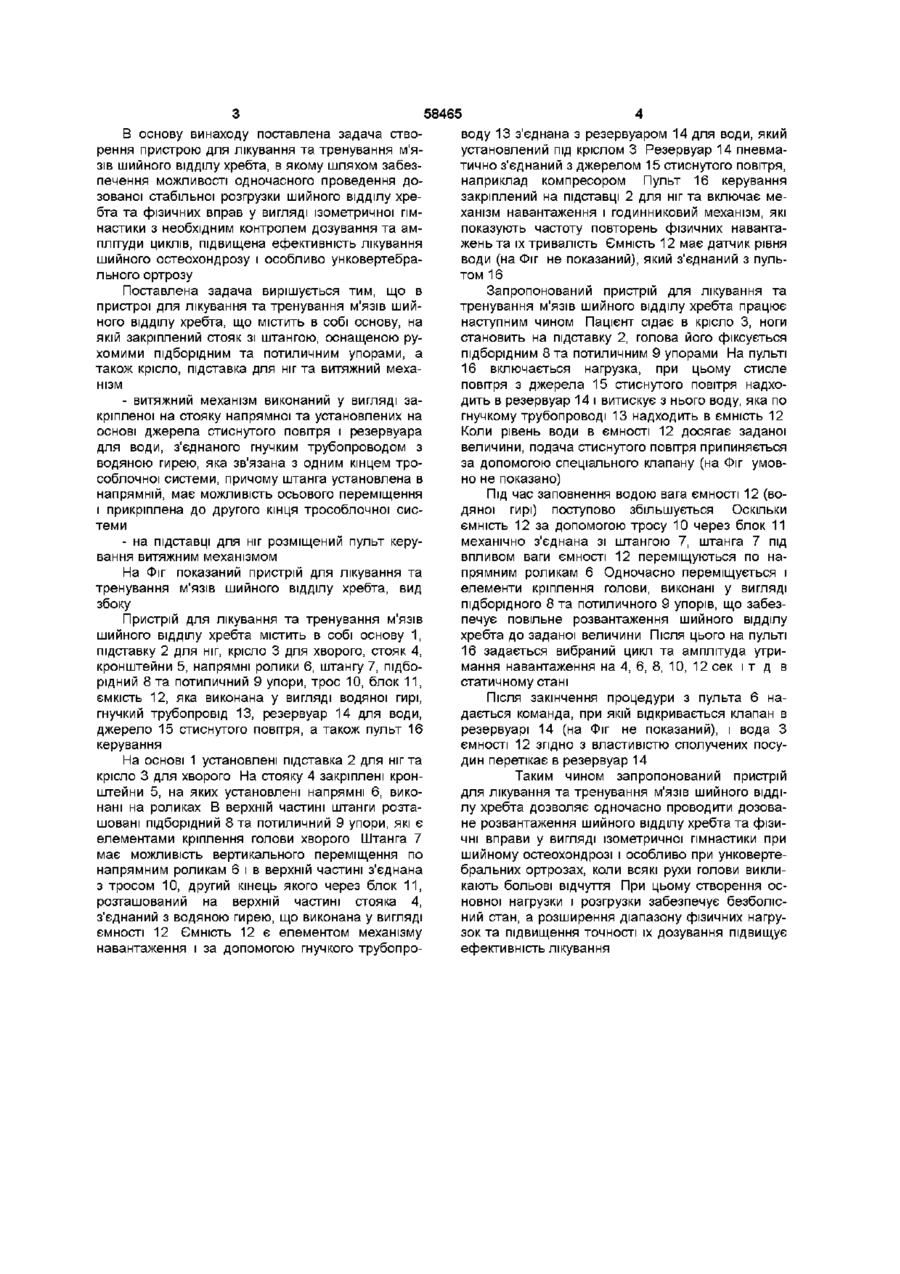

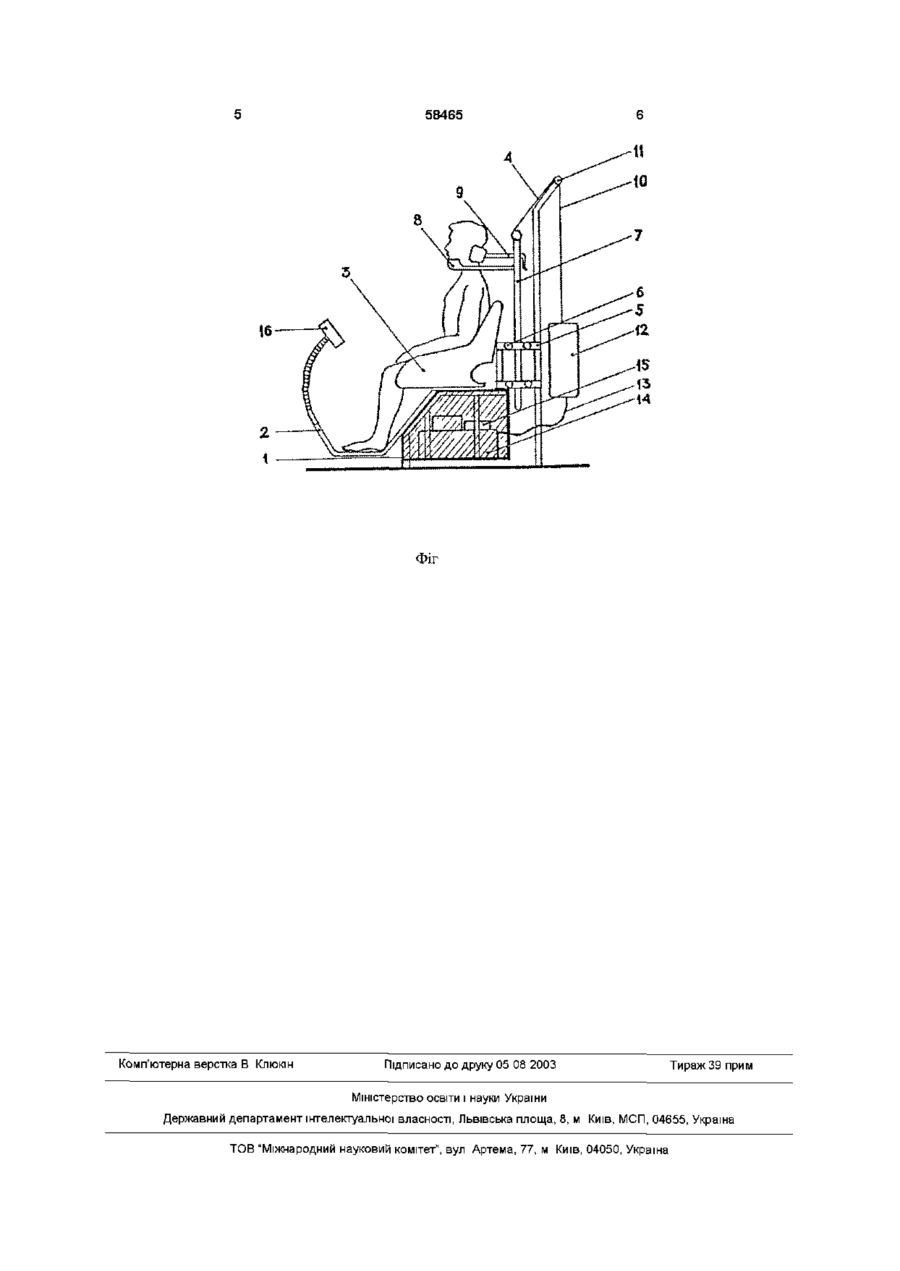

1 Пристрій для лікування та тренування м'язів шийного відділу хребта, що містить основу, на якій закріплений стояк зі штангою, оснащеною рухомими підборідним та потиличним упорами, а також крісло, підставка для ніг та витяжний механізм, який відрізняється тим, що витяжний механізм виконаний у вигляді закріпленої на стояку напрямної та установлених на основі джерела стиснутого повітря і резервуара для води, з'єднаного гнучким трубопроводом з водяною гирею, яка зв'язана з одним кінцем трособлочної системи, причому штанга, що установлена в напрямній, має можливість осьового переміщення і прикріплена до другого кінця трособлочної системи 2 Пристрій для лікування та тренування м'язів шийного відділу хребта за п 1, який відрізняється тим, що в ньому на підставці для ніг розміщений пульт керування витяжним механізмом Винахід відноситься до галузі медицини і може бути використаним в травматологи, ортопеди, лікувальній фізкультурі та спортивній медицині ВІДОМІ пристрої, що застосовуються для лікування та тренування м'язів шийного відділу хребта В одному із відомих пристроїв для лікування та тренування м'язів шийного відділу хребта (див Юмашев Г С , Фурман M E „Остеохондрозы позвоночника" М „Медицина" 1973 г, с 94-96) міститься основа, на якій установлене крісло з елементами фіксації голови Суттєвим недоліком пристрою є неможливість забезпечення тривалості ремісії захворювання В другому відомому пристрою (див патент США № 2837085, Н кл 128-75, публ 1958р) міститься крісло з закріпленим на ньому стояком, який зв'язаний трособлочною системою безпосередньо з м'якою петлею, що фіксує голову Недоліком пристрою є неможливість проведення ізометричної гімнастики, та забезпечення тривалості ремісії захворювання З відомих пристроїв для лікування та тренування м'язів ШИЙНОГО відділу хребта більш близьким за своєю суттю й прийнятим за прототип (див авт св СРСР № 797684, М Кл 5 A61F 5/04, 1980) є пристрій для лікування та тренування м'язів шийного відділу хребта, що містить в собі основу, на якій закріплений стояк зі штангою, оснащеною рухомими підборідним та потиличним упорами, а також крісло, підставка для ніг, та витяжний механізм Відомий пристрій для лікування та тренування м'язів хребта забезпечує більш тривалу ремісію захворювання Пояснюється це побудовою витяжного механізму, в якому на штанзі закріплений Г-подібний кронштейн з елементами фіксації голови, що виконаний у вигляді муфт, які можуть переміщуватись по кронштейну При цьому в муфтах розміщені поперечні стержні, на кінцях яких шарнірно закріплені підпружинений підборідний та потиличний підпори Елементи кріплення виконані у вигляді телескопічних стояків, які шарнірно закріплені на кріслі На стояках установлені ПІДЛОКІТНИКИ, що мають форму площини, і можуть повертатись на 30-70° Однак суттєвим недоліком відомого пристрою, який обмежує його застосування, є низька ефективність лікування шийного остеохондрозу і особливо унковертебрального ортрозу Пояснюється це декількома причинами По-перше, жорстка фіксація поперечних стержнів і закріплених на них підпружинених підборідних та потиличних підпорів не забезпечує стабільне навантаження на шийний ВІДДІЛ хребта, так як навіть при малих випрямних рухах хребта, розвантаження шийного відділу хребта призупиняється По-друге, відсутній необхідний контроль дозування та амплітуди циклів проведення ізометричної гімнастики По-третє, підпружинені підпори не забезпечують точне дозування фізичних навантажень ю (О ^00 ю В основу винаходу поставлена задача створення пристрою для лікування та тренування м'язів шийного відділу хребта, в якому шляхом забезпечення можливості одночасного проведення дозованої стабільної розгрузки шийного відділу хребта та фізичних вправ у вигляді ізометричної гімнастики з необхідним контролем дозування та амплітуди циклів, підвищена ефективність лікування шийного остеохондрозу і особливо унковертебрального ортрозу Поставлена задача вирішується тим, що в пристрої для лікування та тренування м'язів шийного відділу хребта, що містить в собі основу, на якій закріплений стояк зі штангою, оснащеною рухомими підборідним та потиличним упорами, а також крісло, підставка для ніг та витяжний механізм - витяжний механізм виконаний у вигляді закріпленої на стояку напрямної та установлених на основі джерела стиснутого повітря і резервуара для води, з'єднаного гнучким трубопроводом з водяною гирею, яка зв'язана з одним кінцем трособлочної системи, причому штанга установлена в напрямній, має можливість осьового переміщення і прикріплена до другого кінця трособлочної системи - на підставці для ніг розміщений пульт керування витяжним механізмом На Фіг показаний пристрій для лікування та тренування м'язів ШИЙНОГО відділу хребта, вид збоку Пристрій для лікування та тренування м'язів шийного відділу хребта містить в собі основу 1, підставку 2 для ніг, крісло 3 для хворого, стояк 4, кронштейни 5, напрямні ролики 6, штангу 7, підборідний 8 та потиличний 9 упори, трос 10, блок 11, ємкість 12, яка виконана у вигляді водяної гирі, гнучкий трубопровід 13, резервуар 14 для води, джерело 15 стиснутого повітря, а також пульт 16 керування На основі 1 установлені підставка 2 для ніг та крісло 3 для хворого На стояку 4 закріплені кронштейни 5, на яких установлені напрямні 6, виконані на роликах В верхній частині штанги розташовані підборідний 8 та потиличний 9 упори, які є елементами кріплення голови хворого Штанга 7 має можливість вертикального переміщення по напрямним роликам 6 і в верхній частині з'єднана з тросом 10, другий кінець якого через блок 11, розташований на верхній частині стояка 4, з'єднаний з водяною гирею, що виконана у вигляді ємності 12 Ємність 12 є елементом механізму навантаження і за допомогою гнучкого трубопро 58465 воду 13 з'єднана з резервуаром 14 для води, який установлений під кріслом 3 Резервуар 14 пневматично з'єднаний з джерелом 15 стиснутого повітря, наприклад компресором Пульт 16 керування закріплений на підставці 2 для ніг та включає механізм навантаження і годинниковий механізм, які показують частоту повторень фізичних навантажень та їх тривалість Ємність 12 має датчик рівня води (на Фіг не показаний), який з'єднаний з пультом 16 Запропонований пристрій для лікування та тренування м'язів ШИЙНОГО відділу хребта працює наступним чином Пацієнт сідає в крісло 3, ноги становить на підставку 2, голова його фіксується підборідним 8 та потиличним 9 упорами На пульті 16 включається нагрузка, при цьому стисле повітря з джерела 15 стиснутого повітря надходить в резервуар 14 і витискує з нього воду, яка по гнучкому трубопроводі 13 надходить в ємність 12 Коли рівень води в ємності 12 досягає заданої величини, подача стиснутого повітря припиняється за допомогою спеціального клапану (на Фіг умовно не показано) Під час заповнення водою вага ємності 12 (водяної гирі) поступово збільшується Оскільки ЄМНІСТЬ 12 за допомогою тросу 10 через блок 11 механічно з'єднана зі штангою 7, штанга 7 під впливом ваги ємності 12 переміщуються по напрямним роликам 6 Одночасно переміщується і елементи кріплення голови, виконані у вигляді підборідного 8 та потиличного 9 упорів, що забезпечує повільне розвантаження шийного відділу хребта до заданої величини Після цього на пульті 16 задається вибраний цикл та амплітуда утримання навантаження на 4, 6, 8, 10, 12 сек і т д в статичному стані Після закінчення процедури з пульта 6 надається команда, при якій відкривається клапан в резервуарі 14 (на Фіг не показаний), і вода З ємності 12 згідно з властивістю сполучених посудин перетікає в резервуар 14 Таким чином запропонований пристрій для лікування та тренування м'язів шийного відділу хребта дозволяє одночасно проводити дозоване розвантаження шийного відділу хребта та фізичні вправи у вигляді ізометричної гімнастики при шийному остеохондрозі і особливо при унковертебральних ортрозах, коли всякі рухи голови викликають больові відчуття При цьому створення основної нагрузки і розгрузки забезпечує безболісний стан, а розширення діапазону фізичних нагрузок та підвищення точності їх дозування підвищує ефективність лікування 58465 Фіг Комп'ютерна верстка В Клюкш Підписано до друку 05 08 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
