Пристрій для протруювання насіння

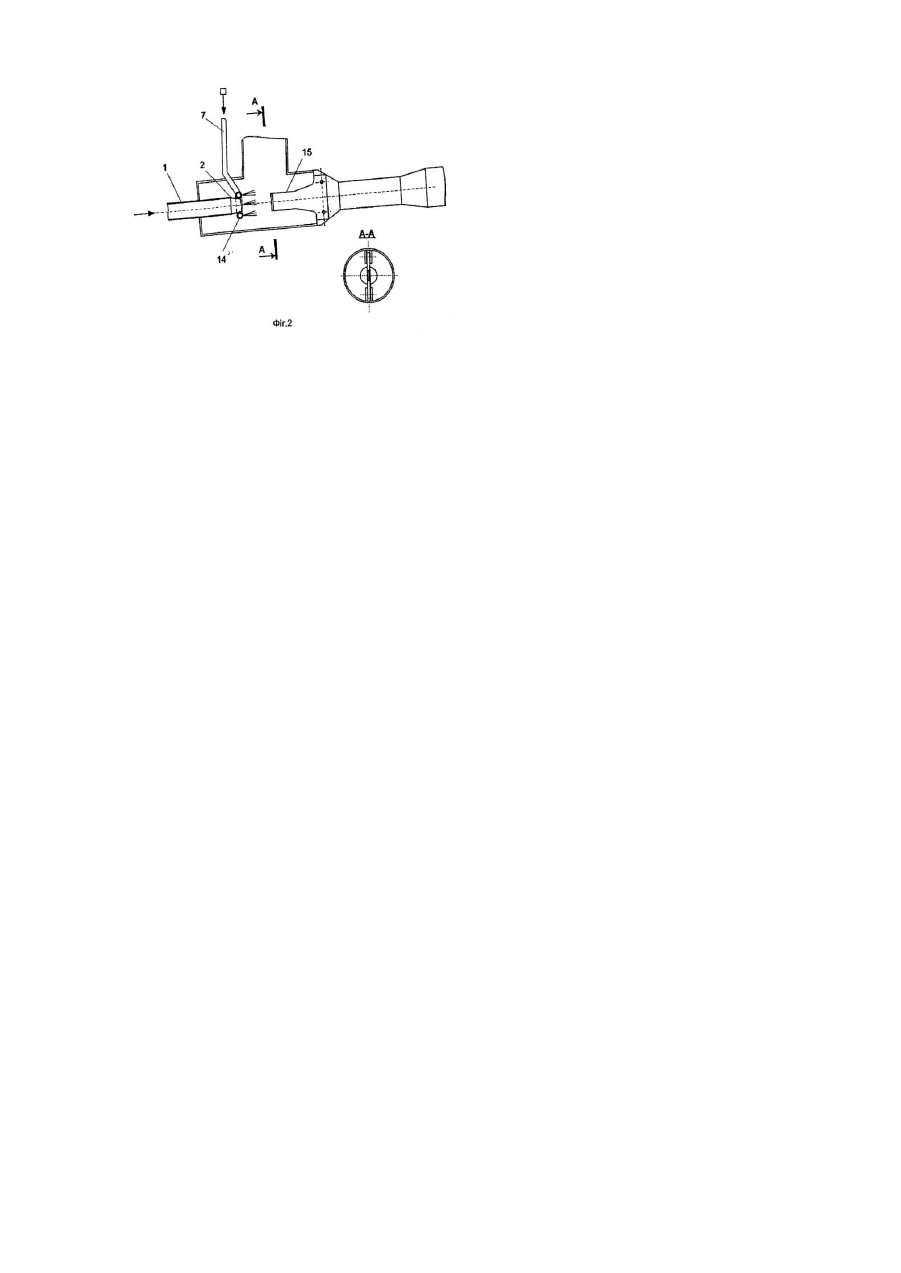

Винахід відноситься до галузі сільськогосподарського машинобудування, зокрема до технічних засобів для протруювання насіння. Відомий пристрій для протруювання насіння [патент RU, №2138148 СІ, МПК 6 А01С1/00. Устройство для обработки семян / И.А.Потапенко, Г.И.Третьяков, Н.И.Бардак, В.Ф.Кремянский, Р.А.Гиш, В.В.П ушкарский. №98110755/13; Заявлено 08.06.98; Опубл. 27.09.1999 Бюл. №27]. У. відомому пристрої під дією звукових хвиль насіння багаторазово змінює орієнтування в просторі при проходженні через корпус, що підвищує оптимальність обробки насіння, а прискорення хімічних реакцій під дією акустичних коливань дозволяє використовува ти пристрій для передпосівної обробки насіння. Недоліками такого пристрою є складність конструкції, наявність джерела постійного струму, генератора звукових коливань і випромінювачів коливань. Крім того пристрій не забезпечує в повному обсязі високодисперсне розпилення робочої рідини і, як наслідок, недостатньо рівномірне покриття поверхні насіннєвого матеріалу. Винаходом ставиться завдання підвищити якість розпилення робочої рідини, самого процесу протруювання насіння і ефективність роботи протруювачів. Поставлене винаходом завдання досягається тим, що у пристрої для протруювання насіння, який включає приймальну камеру, згідно винаходу в боковину приймальної камери встановлено сопло ежекторного вузла, на зовнішній поверхні сопла розміщено кільце з отворами з'єднане трубопроводом з бачком, з протилежної сторони приймальної камери, коаксіально з соплом ежекторного вузла, встановлено розгінну трубу з дифузором, на вході якої розміщено вібруючу пластину, дифузор з'єднано зі спіральною трубою, розміщеною на зовнішній поверхні циклона з фільтром та вигрузним шнеком. Нанесення розпиленої робочої рідини (розчину отруто хімікату) на насіння в протруювальній камері, в яку подається струмінь стисненого повітря для розпилення робочої рідини, що надходить через кільце сопла і з наступною подачею насіннєвого матеріалу із бункера, проводиться в акустичному полі, яке створюється струменем стисненого повітря, що подається в приймальну камеру через сопло ежекторного вузла на металеву пластину з одночасною подачею в цю камеру робочої рідини через кільце з отворами, яке встановлене на зовнішній поверхні сопла і насіннєвого матеріалу із бункера, а закінчується протруювання у розгінній спіральній трубці з наступним відокремленням у циклоні через фільтр із залишками розпиленої робочої рідини від протруєного насіння, яке спрямовується в нижню частину до вивантажувального шнека. На Фіг.1 зображена схема пристрою для протруювання насіння, на Фіг.2 - схема ежекторного вузла з вібруючою пластиною. Пристрій складається з трубки 1 до якої підводиться стиснене повітря від компресора, сопла 2, приймальної камери 3, вібратора 4, бункера 5 для насіннєвого матеріалу, бачка 6 для робочої рідини, трубопроводу 7, розгінної трубки 8, дифузора 9, спіральної труби 10, циклона 11, фільтра 12, вивантажувального шнека 13. Спіральна трубка 10 розміщена на зовнішній циліндричній поверхні циклона 11. На поверхні сопла 2 розміщене кільце 14 з отворами для подачі робочої рідини в приймальну камеру 3 із бачка 6 по трубопроводу 7, з протилежної сторони приймальної камери 3 , коаксіально з соплом 2 ежекторного вузла, встановлено розгінну трубу 8, на вході якої розміщено вібруючу пластину 15. Пристрій для протруювання насіння працює так. Від компресора подається стиснене повітря по трубці 1 в сопло 2. Одночасно робоча рідина із бачка 6 по трубопроводу 7 подається в кільце 14, а далі вона попадає в приймальну камеру 3 і розпилюється завдяки дії повітряного потоку і акустичного поля, що створюється коливаннями пластини 15. В приймальну камеру 3 із бункера 5 подається насіннєвий матеріал. Для запобігання зависання і утворення склепіння встановлений вібратор 4. Розпилена дрібнодисперсна рідина рівномірно покриває поверхню насіння. Під дією струменевого потоку повітря насіння переміщується в розгінну трубу 8, де швидкість його зростає. В дифузорі 9 тиск дещо збільшується, а швидкість зменшується. Далі протруєний насіннєвий матеріал попадає в спіральну частин у тр уби 10, а потім в циклон 1.1, в якому насіння опускається вниз, а повітря проходить через фільтр 12 і виходить назовні. Протруєне насіння вивантажувальним шнеком 13 подається в мішки, транспортний засіб тощо. В запропонованій конструкції пристрою для протруювання насіння порівняно з прототипом у створеному акустичному полі відбувається дрібнодисперсне розпилення робочої рідини і рівномірне нанесення краплин на поверхню кожної насінини, під дією струменевого потоку в спіральній трубці забезпечується повне протруювання насіння, а в циклоні відбувається розділення газоподібної фракції (повітря) і протруєного насіння, при цьому підвищується надійність процесу протруювання насіння, забезпечується стабільність і рівномірність покриття поверхні насіння розпиленою робочою рідиною.
