Спосіб підвищення довговічності текстолітових опор обладнання
Номер патенту: 65432
Опубліковано: 12.12.2011
Формула / Реферат
Спосіб підвищення довговічності текстолітових опор обладнання термообробкою в індустріальному маслі при температурі 150-160 °С та витримкою 6-7 годин, який відрізняється тим, що в індустріальне масло додають антифрикційні компоненти із дрібнозернистого графіту та порошку бронзи при наступних співвідношеннях компонентів, мас. %:
індустріальне масло
80-85
графіт дрібнозернистий
10-12
порошок бронзи
8-10,
та охолоджують при температурі навколишнього середовища протягом 3-4 годин.
Текст

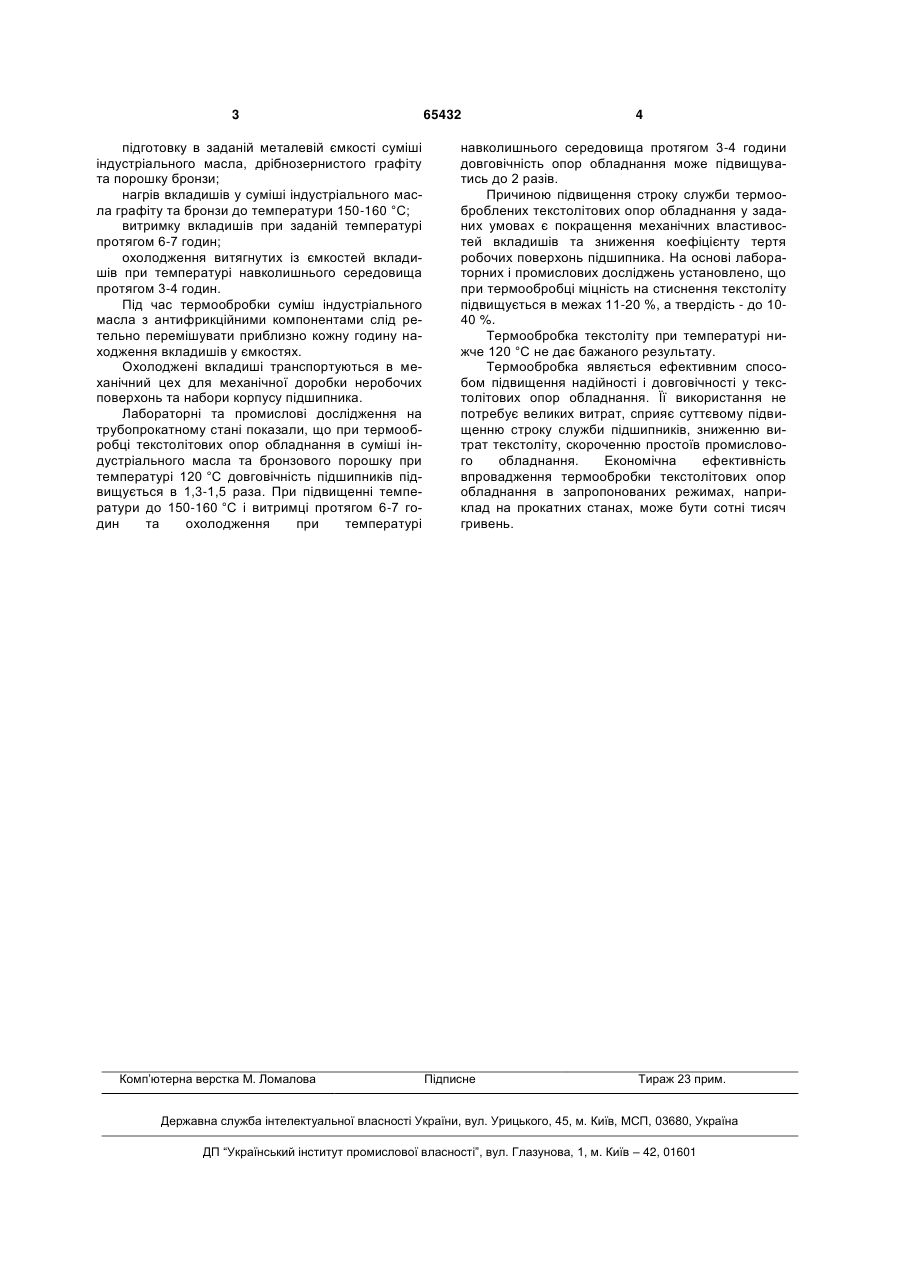

Спосіб підвищення довговічності текстолітових опор обладнання термообробкою в індустріальному маслі при температурі 150-160 °С та ви 3 підготовку в заданій металевій ємкості суміші індустріального масла, дрібнозернистого графіту та порошку бронзи; нагрів вкладишів у суміші індустріального масла графіту та бронзи до температури 150-160 °C; витримку вкладишів при заданій температурі протягом 6-7 годин; охолодження витягнутих із ємкостей вкладишів при температурі навколишнього середовища протягом 3-4 годин. Під час термообробки суміш індустріального масла з антифрикційними компонентами слід ретельно перемішувати приблизно кожну годину находження вкладишів у ємкостях. Охолоджені вкладиші транспортуються в механічний цех для механічної доробки неробочих поверхонь та набори корпусу підшипника. Лабораторні та промислові дослідження на трубопрокатному стані показали, що при термообробці текстолітових опор обладнання в суміші індустріального масла та бронзового порошку при температурі 120 °C довговічність підшипників підвищується в 1,3-1,5 раза. При підвищенні температури до 150-160 °C і витримці протягом 6-7 годин та охолодження при температурі Комп’ютерна верстка М. Ломалова 65432 4 навколишнього середовища протягом 3-4 години довговічність опор обладнання може підвищуватись до 2 разів. Причиною підвищення строку служби термооброблених текстолітових опор обладнання у заданих умовах є покращення механічних властивостей вкладишів та зниження коефіцієнту тертя робочих поверхонь підшипника. На основі лабораторних і промислових досліджень установлено, що при термообробці міцність на стиснення текстоліту підвищується в межах 11-20 %, а твердість - до 1040 %. Термообробка текстоліту при температурі нижче 120 °C не дає бажаного результату. Термообробка являється ефективним способом підвищення надійності і довговічності у текстолітових опор обладнання. Її використання не потребує великих витрат, сприяє суттєвому підвищенню строку служби підшипників, зниженню витрат текстоліту, скороченню простоїв промислового обладнання. Економічна ефективність впровадження термообробки текстолітових опор обладнання в запропонованих режимах, наприклад на прокатних станах, може бути сотні тисяч гривень. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for increase of durability of textolite supports of equipment
Автори англійськоюNorkina Olha Mykolaivna, Smutko Mykola Ustymovych
Назва патенту російськоюСпособ повышения долговечности текстолитовых опор оборудования
Автори російськоюНоркина Ольга Николаевна, Смутко Николай Устимович
МПК / Мітки
МПК: F16C 33/04
Мітки: підвищення, спосіб, довговічності, текстолітових, опор, обладнання
Код посилання
<a href="https://ua.patents.su/2-65432-sposib-pidvishhennya-dovgovichnosti-tekstolitovikh-opor-obladnannya.html" target="_blank" rel="follow" title="База патентів України">Спосіб підвищення довговічності текстолітових опор обладнання</a>
Спосіб підвищення довговічності металевих матеріалів
Номер патенту: 56740
Опубліковано: 25.01.2011
Автори: Бутенко Валерій Феодосійович, Рябчій Володимир Денисович, Ханнанов Андрій Валерійович, Борщевська Діана Георгіївна, Переверзєв Євген Семенович
МПК: C21D 1/04, C22F 1/00, C21D 9/22
Мітки: спосіб, підвищення, довговічності, металевих, матеріалів
Формула / Реферат:
Спосіб підвищення довговічності металевих матеріалів, який полягає в тому, що матеріал, який відпрацював приблизно половину ресурсу довговічності в умовах повзучості, після розвантаження й охолодження, піддається дії стискального напруження при кімнатній температурі з подальшим відпалом і знову виводиться на режим повзучості до руйнування, який відрізняється тим, що матеріал, після розвантаження й охолодження, піддається дії стискального...
Вузол екструдування та спосіб підвищення його довговічності
Номер патенту: 33099
Опубліковано: 15.07.2004
Автори: Павлов Володимир Степанович, Каплун Віталій Григорович, Мазур Микола Олексійович, Каплун Павло Віталійович
МПК: B29C 47/00
Мітки: вузол, підвищення, спосіб, довговічності, екструдування
Формула / Реферат:
1. Вузол екструдування, що містить циліндр секційної конструкції, кожна секція якого складається з двох півкорпусів, з'єднаних болтами і шнек, який відрізняється тим, що на внутрішній поверхні півкорпусів вздовж твірної циліндра виконані прямокутні пази глибиною 3...5 мм в кількості не менше 6, оснащені змінними призматичними вставками прямокутного поперечного перерізу довжиною, що дорівнює довжині півкорпусів і товщиною 7-8 мм, при цьому...
Спосіб виготовлення бетонних опор для садових та виноградних шпалер
Номер патенту: 45422
Опубліковано: 10.11.2009
Автори: Колісник Олена Петрівна, Сторожук Сергій Болеславович, Дикий Віталій Володимирович, Коц Іван Васильович
МПК: C04B 40/02
Мітки: спосіб, виноградних, опор, бетонних, виготовлення, шпалер, садових
Формула / Реферат:
Спосіб виготовлення бетонних опор для садових та виноградних шпалер, що включає укладання суміші, ущільнення, нагрівання з рівномірним підвищенням температури, витримку та охолодження, який відрізняється тим, що на монтажному вібростолі встановлюють, в форми, несучу арматуру внутрішніх каркасів виробів, а також напрямні закладні елементи - фрагменти металевих трубок, всередині яких встановлені натяжні дроти, що закріплені відносно кожного із...
Спосіб підвищення ресурсу, міцності і довговічності трубопроводу
Номер патенту: 37429
Опубліковано: 15.05.2001
Автори: Шевчук Віктор Володимирович, Коротін Віктор Іванович, Шлапак Любомир Степанович
МПК: F16L 58/02, F16L 57/00
Мітки: трубопроводу, ресурсу, міцності, спосіб, підвищення, довговічності
Формула / Реферат:
Спосіб підвищення ресурсу, міцності і довговічності трубопроводу шляхом нанесення композиційного матеріалу на трубу при її виготовленні, який відрізняється тим, що матеріал намотується з зусиллям на трубу діючого трубопроводу в польових умовах в два і більше шарів під кутом до осі труби, модуль пружності зовнішнього шару вищий від модуля пружності внутрішнього шару, крім того кожен шар матеріалу склеюється з наступним.
Спосіб підвищення ресурсу, міцності і довговічності трубопроводу
Номер патенту: 69157
Опубліковано: 16.08.2004
Автори: Розгонюк Василь Васильович, Копей Богдан Володимирович, Врюкало Віктор Володимирович
МПК: F16L 58/02, F16L 57/00
Мітки: підвищення, довговічності, міцності, спосіб, ресурсу, трубопроводу
Формула / Реферат:
Спосіб підвищення ресурсу, міцності і довговічності трубопроводу шляхом нанесення бандажа на трубу, який намотують з зусиллям на трубу діючого трубопроводу, який відрізняється тим, що створюють тиск бандажа на трубу нерівномірний по поперечному перерізу.
Попередній патент: Спосіб оцінки якості лляного волокна
Наступний патент: Спосіб очищення промислових стічних вод
Випадковий патент: Спосіб одержання алканону і/або алканолу
