Спосіб лінійного перетворення ефективних значень змінної напруги

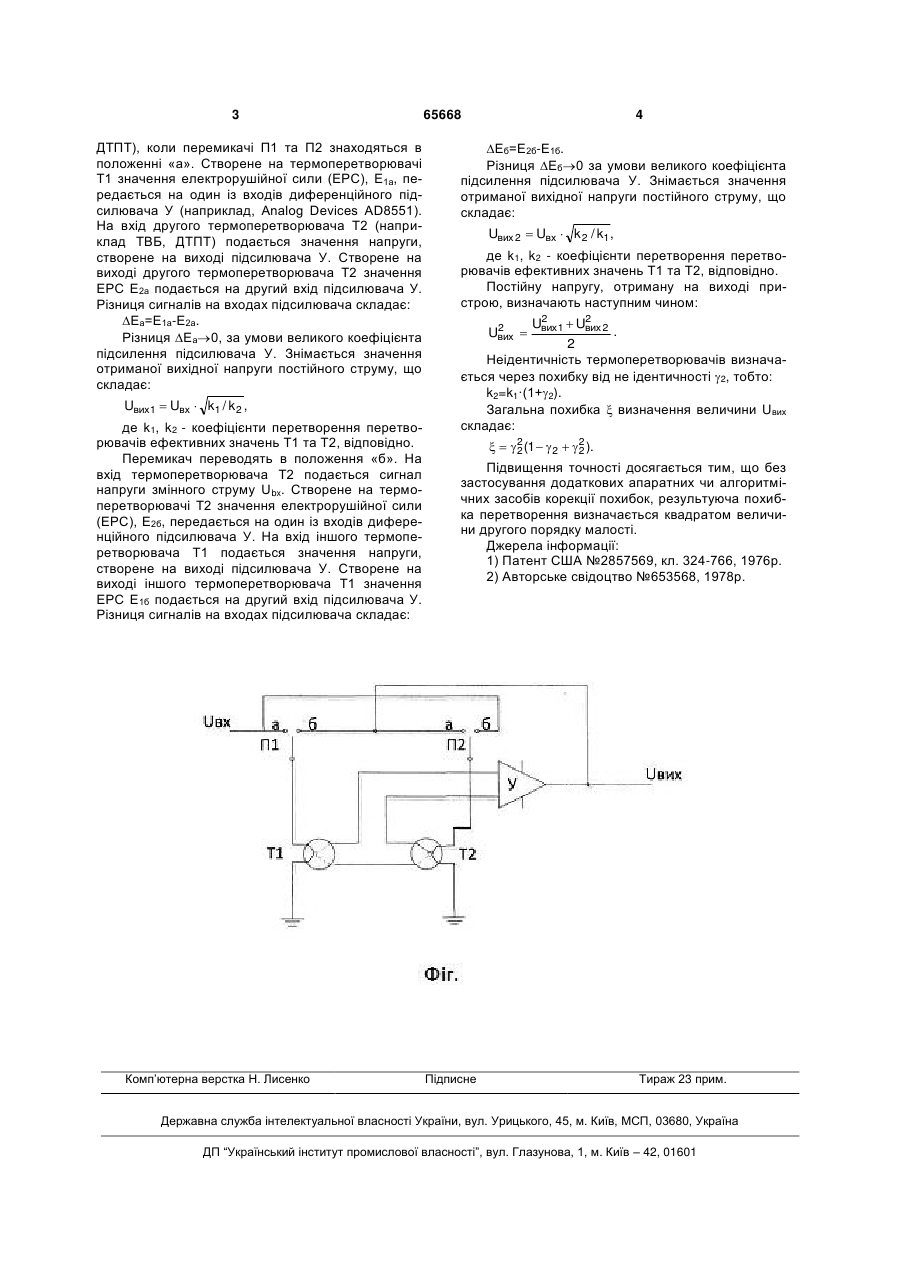

Лінійний перетворювач ефективних значень змінної напруги, що містить вхідний та вихідний перетворювачі, виходи яких з'єднані послідовно та підключені до входу підсилювача постійного струму, вихід підключений до бази транзистора повторювача напруги, в емітер якого підключений нагріваючий елемент вхідного термоперетворювача, 3 ДТПТ), коли перемикачі П1 та П2 знаходяться в положенні «а». Створене на термоперетворювачі Т1 значення електрорушійної сили (ЕРС), Е1а, передається на один із входів диференційного підсилювача У (наприклад, Analog Devices AD8551). На вхід другого термоперетворювача Т2 (наприклад ТВБ, ДТПТ) подається значення напруги, створене на виході підсилювача У. Створене на виході другого термоперетворювача Т2 значення ЕРС Е2а подається на другий вхід підсилювача У. Різниця сигналів на входах підсилювача складає: Еа=Е1а-Е2а. Різниця Еа0, за умови великого коефіцієнта підсилення підсилювача У. Знімається значення отриманої вихідної напруги постійного струму, що складає: Uвих 1  Uвх  k1 / k 2 , де k1, k2 - коефіцієнти перетворення перетворювачів ефективних значень Т1 та Т2, відповідно. Перемикач переводять в положення «б». На вхід термоперетворювача Т2 подається сигнал напруги змінного струму Ubx. Створене на термоперетворювачі Т2 значення електрорушійної сили (ЕРС), Е2б, передається на один із входів диференційного підсилювача У. На вхід іншого термоперетворювача Т1 подається значення напруги, створене на виході підсилювача У. Створене на виході іншого термоперетворювача Т1 значення ЕРС Е1б подається на другий вхід підсилювача У. Різниця сигналів на входах підсилювача складає: Комп’ютерна верстка Н. Лисенко 65668 4 Еб=Е2б-Е1б. Різниця Еб0 за умови великого коефіцієнта підсилення підсилювача У. Знімається значення отриманої вихідної напруги постійного струму, що складає: Uвих 2  Uвх  k 2 / k1 , де k1, k2 - коефіцієнти перетворення перетворювачів ефективних значень Т1 та Т2, відповідно. Постійну напругу, отриману на виході пристрою, визначають наступним чином: 2 2 Uвих1  Uвих 2 . 2 Неідентичність термоперетворювачів визначається через похибку від не ідентичності 2, тобто: k2=k1·(1+2). Загальна похибка  визначення величини Uвиx складає: 2 Uвих     2 (1   2   2 ). 2 2 Підвищення точності досягається тим, що без застосування додаткових апаратних чи алгоритмічних засобів корекції похибок, результуюча похибка перетворення визначається квадратом величини другого порядку малості. Джерела інформації: 1) Патент США №2857569, кл. 324-766, 1976р. 2) Авторське свідоцтво №653568, 1978р. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
