Регулятор змінної напруги

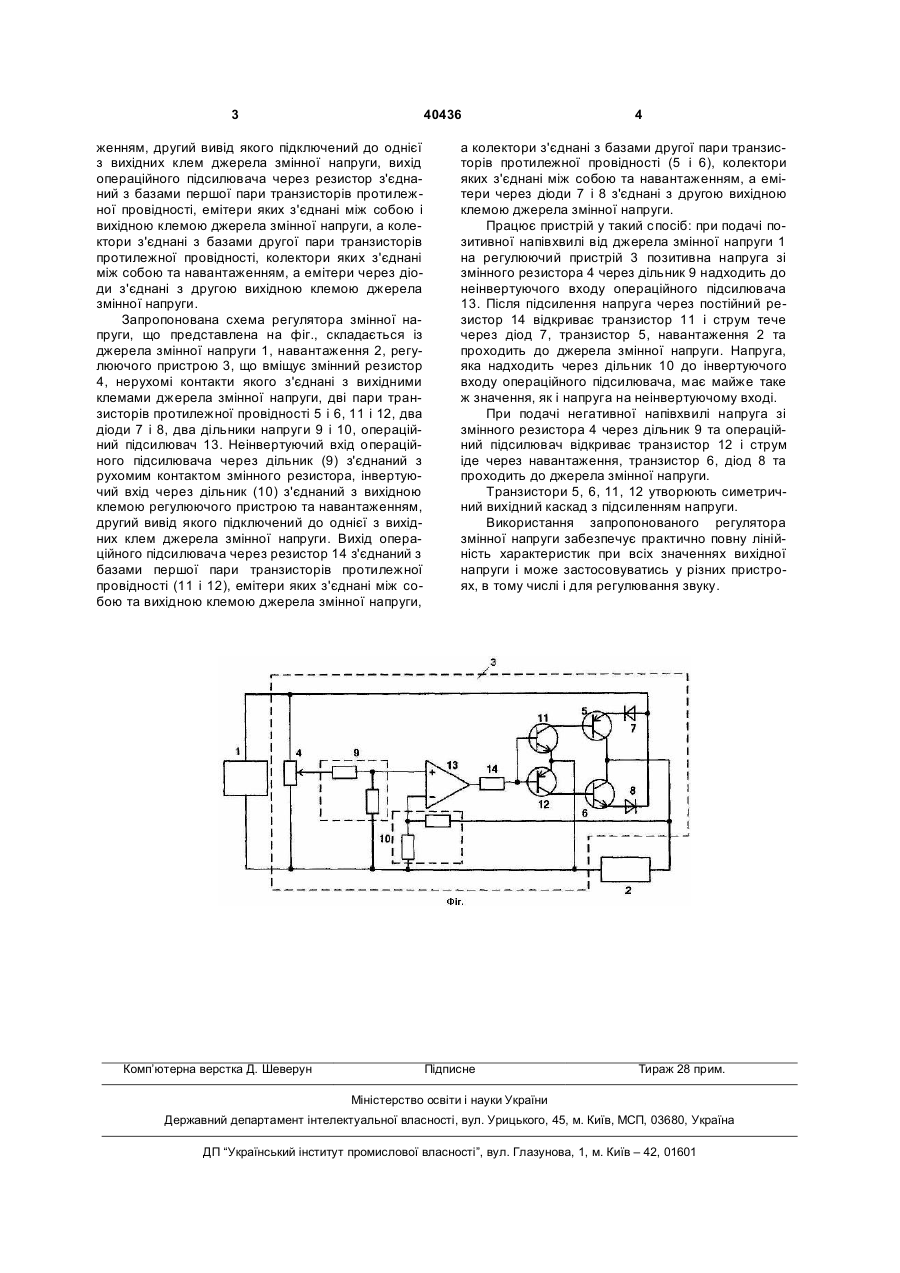

Регулятор змінної напруги, що містить джерело змінної напруги, навантаження та регулюючий пристрій, який включає змінний резистор, нерухомі контакти якого з'єднані з вихідними клемами джерела змінної напруги, два транзистори протилежної провідності та діоди, який відрізняється тим, що регулюючий пристрій додатково містить два дільники напруги, два транзистори протилежної 3 40436 женням, другий вивід якого підключений до однієї з вихідних клем джерела змінної напруги, вихід операційного підсилювача через резистор з'єднаний з базами першої пари транзисторів протилежної провідності, емітери яких з'єднані між собою і вихідною клемою джерела змінної напруги, а колектори з'єднані з базами другої пари транзисторів протилежної провідності, колектори яких з'єднані між собою та навантаженням, а емітери через діоди з'єднані з другою вихідною клемою джерела змінної напруги. Запропонована схема регулятора змінної напруги, що представлена на фіг., складається із джерела змінної напруги 1, навантаження 2, регулюючого пристрою 3, що вміщує змінний резистор 4, нерухомі контакти якого з'єднані з вихідними клемами джерела змінної напруги, дві пари транзисторів протилежної провідності 5 і 6, 11 і 12, два діоди 7 і 8, два дільники напруги 9 і 10, операційний підсилювач 13. Неінвертуючий вхід операційного підсилювача через дільник (9) з'єднаний з рухомим контактом змінного резистора, інвертуючий вхід через дільник (10) з'єднаний з вихідною клемою регулюючого пристрою та навантаженням, другий вивід якого підключений до однієї з вихідних клем джерела змінної напруги. Вихід операційного підсилювача через резистор 14 з'єднаний з базами першої пари транзисторів протилежної провідності (11 і 12), емітери яких з'єднані між собою та вихідною клемою джерела змінної напруги, Комп’ютерна верстка Д. Шеверун 4 а колектори з'єднані з базами другої пари транзисторів протилежної провідності (5 і 6), колектори яких з'єднані між собою та навантаженням, а емітери через діоди 7 і 8 з'єднані з другою вихідною клемою джерела змінної напруги. Працює пристрій у такий спосіб: при подачі позитивної напівхвилі від джерела змінної напруги 1 на регулюючий пристрій 3 позитивна напруга зі змінного резистора 4 через дільник 9 надходить до неінвертуючого входу операційного підсилювача 13. Після підсилення напруга через постійний резистор 14 відкриває транзистор 11 і струм тече через діод 7, транзистор 5, навантаження 2 та проходить до джерела змінної напруги. Напруга, яка надходить через дільник 10 до інвертуючого входу операційного підсилювача, має майже таке ж значення, як і напруга на неінвертуючому вході. При подачі негативної напівхвилі напруга зі змінного резистора 4 через дільник 9 та операційний підсилювач відкриває транзистор 12 і струм іде через навантаження, транзистор 6, діод 8 та проходить до джерела змінної напруги. Транзистори 5, 6, 11, 12 утворюють симетричний вихідний каскад з підсиленням напруги. Використання запропонованого регулятора змінної напруги забезпечує практично повну лінійність характеристик при всіх значеннях вихідної напруги і може застосовуватись у різних пристроях, в тому числі і для регулювання звуку. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
