Роторний очисник
Номер патенту: 65679
Опубліковано: 12.12.2011
Автори: Бабій Андрій Васильович, Рибак Тимофій Іванович, Халілов Різа Енверович
Формула / Реферат
Роторний очисник, що складається з пруткового барабана, в якому нерухомо закріплено спіральну навивку та приєднано до привідного вала, який відрізняється тим, що спіральну навивку виконано зі змінним кроком, причому частина навивки з меншим кроком є гладкою в осьовому напрямку і з виступами - в радіальному, частина навивки з більшим кроком виконана гладкою, а приєднання пруткового барабана до привідного вала виконано криволінійними стержнями, що закріплені до опори на привідному валу в одній площині, а до пруткового барабана приєднані в різних площинах.
Текст

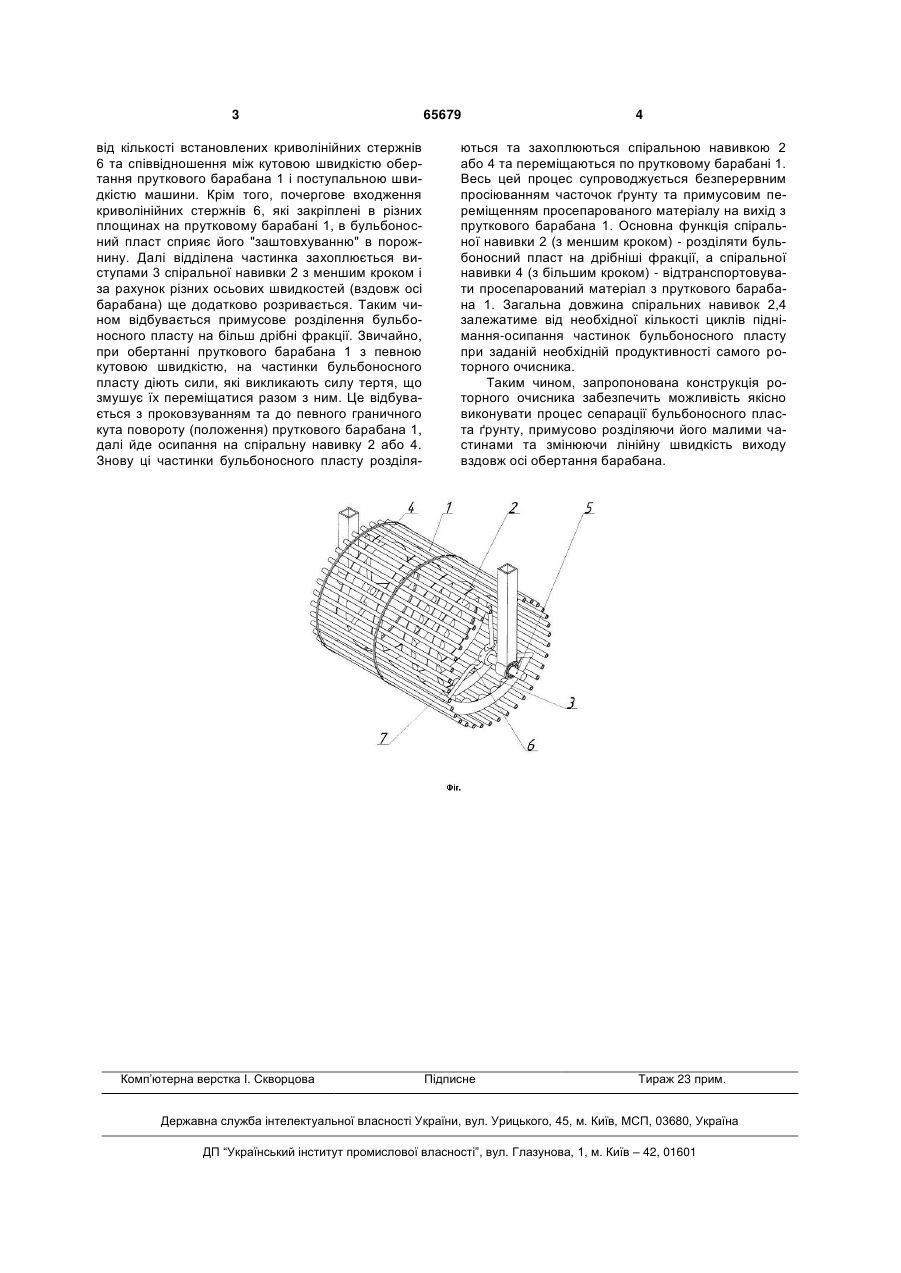

Роторний очисник, що складається з пруткового барабана, в якому нерухомо закріплено спіральну навивку та приєднано до привідного вала, 3 від кількості встановлених криволінійних стержнів 6 та співвідношення між кутовою швидкістю обертання пруткового барабана 1 і поступальною швидкістю машини. Крім того, почергове входження криволінійних стержнів 6, які закріплені в різних площинах на прутковому барабані 1, в бульбоносний пласт сприяє його "заштовхуванню" в порожнину. Далі відділена частинка захоплюється виступами 3 спіральної навивки 2 з меншим кроком і за рахунок різних осьових швидкостей (вздовж осі барабана) ще додатково розривається. Таким чином відбувається примусове розділення бульбоносного пласту на більш дрібні фракції. Звичайно, при обертанні пруткового барабана 1 з певною кутовою швидкістю, на частинки бульбоносного пласту діють сили, які викликають силу тертя, що змушує їх переміщатися разом з ним. Це відбувається з проковзуванням та до певного граничного кута повороту (положення) пруткового барабана 1, далі йде осипання на спіральну навивку 2 або 4. Знову ці частинки бульбоносного пласту розділя Комп’ютерна верстка І. Скворцова 65679 4 ються та захоплюються спіральною навивкою 2 або 4 та переміщаються по прутковому барабані 1. Весь цей процес супроводжується безперервним просіюванням часточок ґрунту та примусовим переміщенням просепарованого матеріалу на вихід з пруткового барабана 1. Основна функція спіральної навивки 2 (з меншим кроком) - розділяти бульбоносний пласт на дрібніші фракції, а спіральної навивки 4 (з більшим кроком) - відтранспортовувати просепарований матеріал з пруткового барабана 1. Загальна довжина спіральних навивок 2,4 залежатиме від необхідної кількості циклів піднімання-осипання частинок бульбоносного пласту при заданій необхідній продуктивності самого роторного очисника. Таким чином, запропонована конструкція роторного очисника забезпечить можливість якісно виконувати процес сепарації бульбоносного пласта ґрунту, примусово розділяючи його малими частинами та змінюючи лінійну швидкість виходу вздовж осі обертання барабана. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary cleaner
Автори англійськоюRybak Tymofii Ivanovych, Babii Andrii Vasyliovych, Khalilov Riza Enverovych
Назва патенту російськоюРоторный очиститель
Автори російськоюРыбак Тимофей Иванович, Бабий Андрей Васильевич, Халилов Риза Энверович
МПК / Мітки
МПК: A01D 19/00, A01D 13/00
Код посилання
