Очисник головок коренеплодів від залишків гички
Формула / Реферат
Очисник головок коренеплодів від залишків гички, який має похило встановлений у повздовжньо-вертикальній площині консольний привідний вал, на кінці якого закріплені з зазорами еластичні диски різного діаметра, що разом утворюють очисний блок у формі зрізаного конуса, вершина якого спрямована донизу, причому твірна конуса в нижній зоні є горизонтальною, який відрізняється тим, що кожний диск очисного блока містить ще по два разом встановлені додаткові еластичні диски різних діаметрів, які збільшуються у напрямку до консольного кінця привідного вала, причому торцеві частини кожного з двох верхніх дисків виконані у вигляді зубчастих поверхонь.
Текст

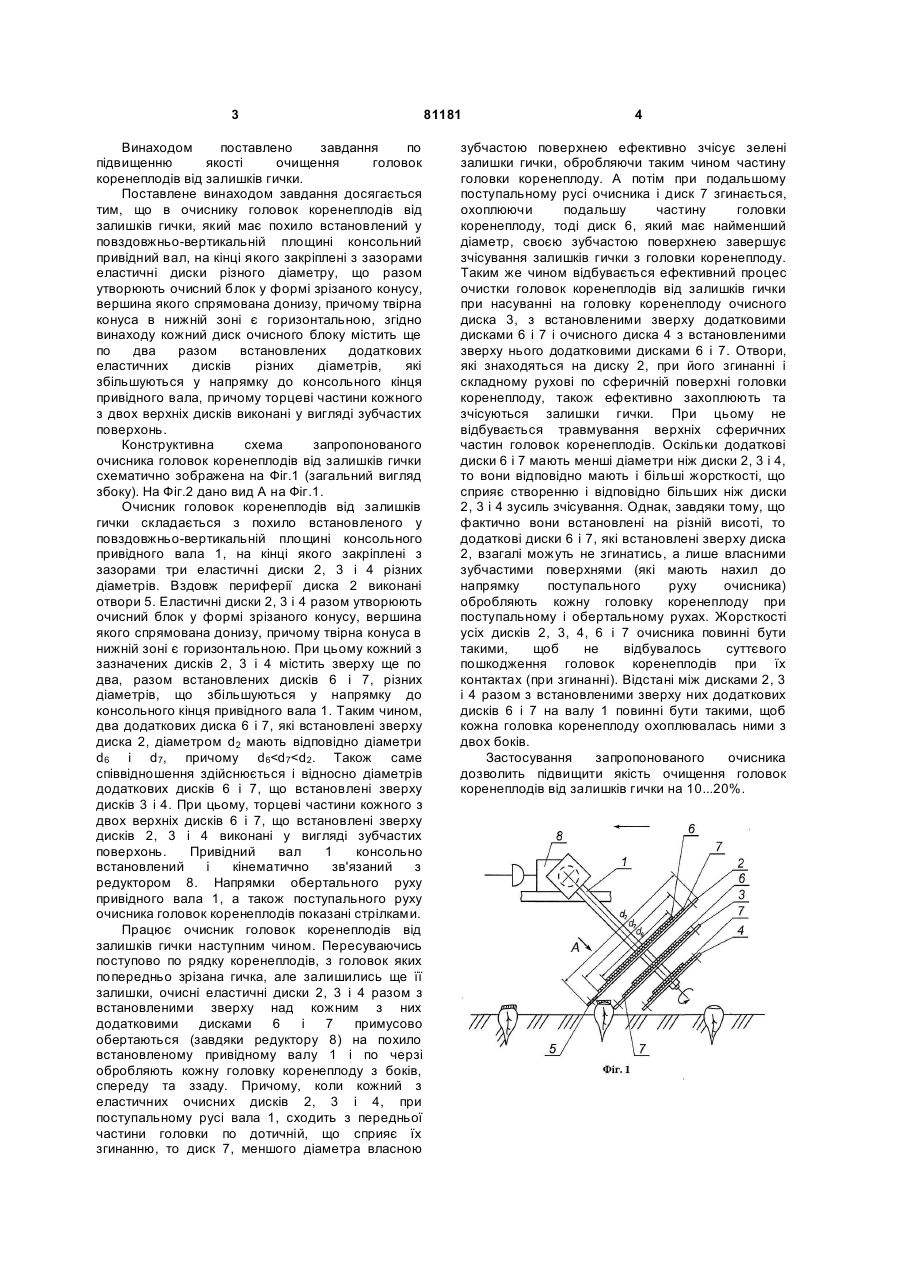

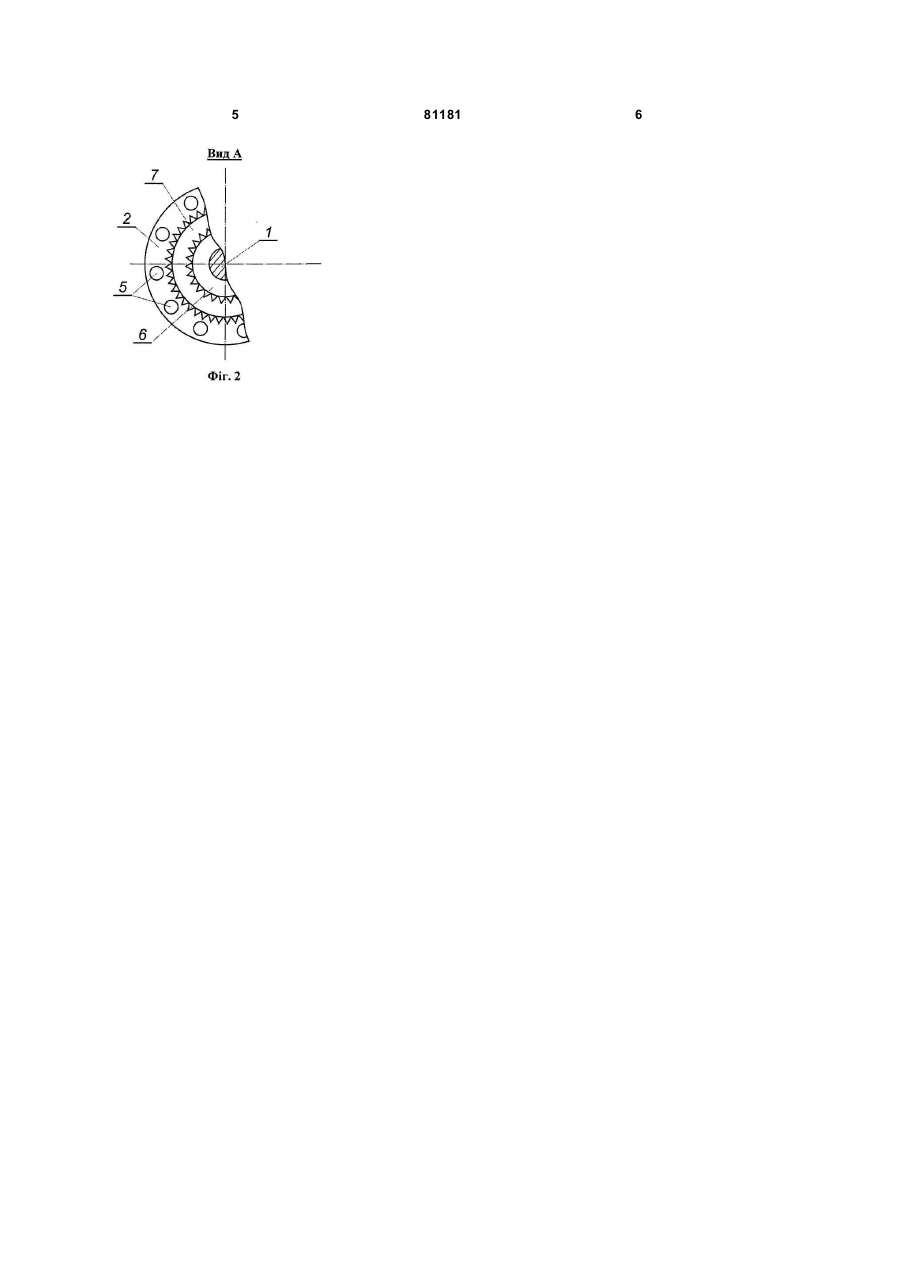

Очисник головок коренеплодів від залишків гички, який має похило встановлений у 3 Винаходом поставлено завдання по підвищенню якості очищення головок коренеплодів від залишків гички. Поставлене винаходом завдання досягається тим, що в очиснику головок коренеплодів від залишків гички, який має похило встановлений у повздовжньо-вертикальній площині консольний привідний вал, на кінці якого закріплені з зазорами еластичні диски різного діаметру, що разом утворюють очисний блок у формі зрізаного конусу, вершина якого спрямована донизу, причому твірна конуса в нижній зоні є горизонтальною, згідно винаходу кожний диск очисного блоку містить ще по два разом встановлених додаткових еластичних дисків різних діаметрів, які збільшуються у напрямку до консольного кінця привідного вала, причому торцеві частини кожного з двох верхніх дисків виконані у вигляді зубчастих поверхонь. Конструктивна схема запропонованого очисника головок коренеплодів від залишків гички схематично зображена на Фіг.1 (загальний вигляд збоку). На Фіг.2 дано вид А на Фіг.1. Очисник головок коренеплодів від залишків гички складається з похило встановленого у повздовжньо-вертикальній площині консольного привідного вала 1, на кінці якого закріплені з зазорами три еластичні диски 2, 3 і 4 різних діаметрів. Вздовж периферії диска 2 виконані отвори 5. Еластичні диски 2, 3 і 4 разом утворюють очисний блок у формі зрізаного конусу, вершина якого спрямована донизу, причому твірна конуса в нижній зоні є горизонтальною. При цьому кожний з зазначених дисків 2, 3 і 4 містить зверху ще по два, разом встановлених дисків 6 і 7, різних діаметрів, що збільшуються у напрямку до консольного кінця привідного вала 1. Таким чином, два додаткових диска 6 і 7, які встановлені зверху диска 2, діаметром d2 мають відповідно діаметри d6 і d7, причому d6
ДивитисяДодаткова інформація
Назва патенту англійськоюCleaner of root heads from top remains
Автори англійськоюBulhakov Volodymyr Mykhailovych
Назва патенту російськоюОчиститель головок корнеплодов от остатков ботвы
Автори російськоюБулгаков Владимир Михайлович
МПК / Мітки
МПК: A01D 23/00
Мітки: гички, головок, очисник, залишків, коренеплодів
