Очисник головок коренеплодів
Номер патенту: 22343
Опубліковано: 25.04.2007
Автори: Борис Микола Михайлович, Борис Андрій Миколайович, Бончик Віталій Семенович
Формула / Реферат
1. Очисник головок коренеплодів, який складається з дугоподібних копірів, що закріплені на загальній рамі, горизонтального привідного вала, на якому змонтовані очисні барабани з S-подібними очисними елементами, який відрізняється тим, що на периферійній поверхні очисного барабана S-подібні прутки закріплені шарнірно.
2. Очисник головок коренеплодів за п. 1, який відрізняється тим, що дугоподібні копіри розміщені паралельно до напрямку руху і відстань між ними дорівнює ширині S-подібного прутка.
3. Очисник головок коренеплодів за п. 1, який відрізняється тим, що дугоподібні копіри закріплені жорстко до рами з можливістю у підпружиненому стані копіювати рельєф ґрунту.
Текст

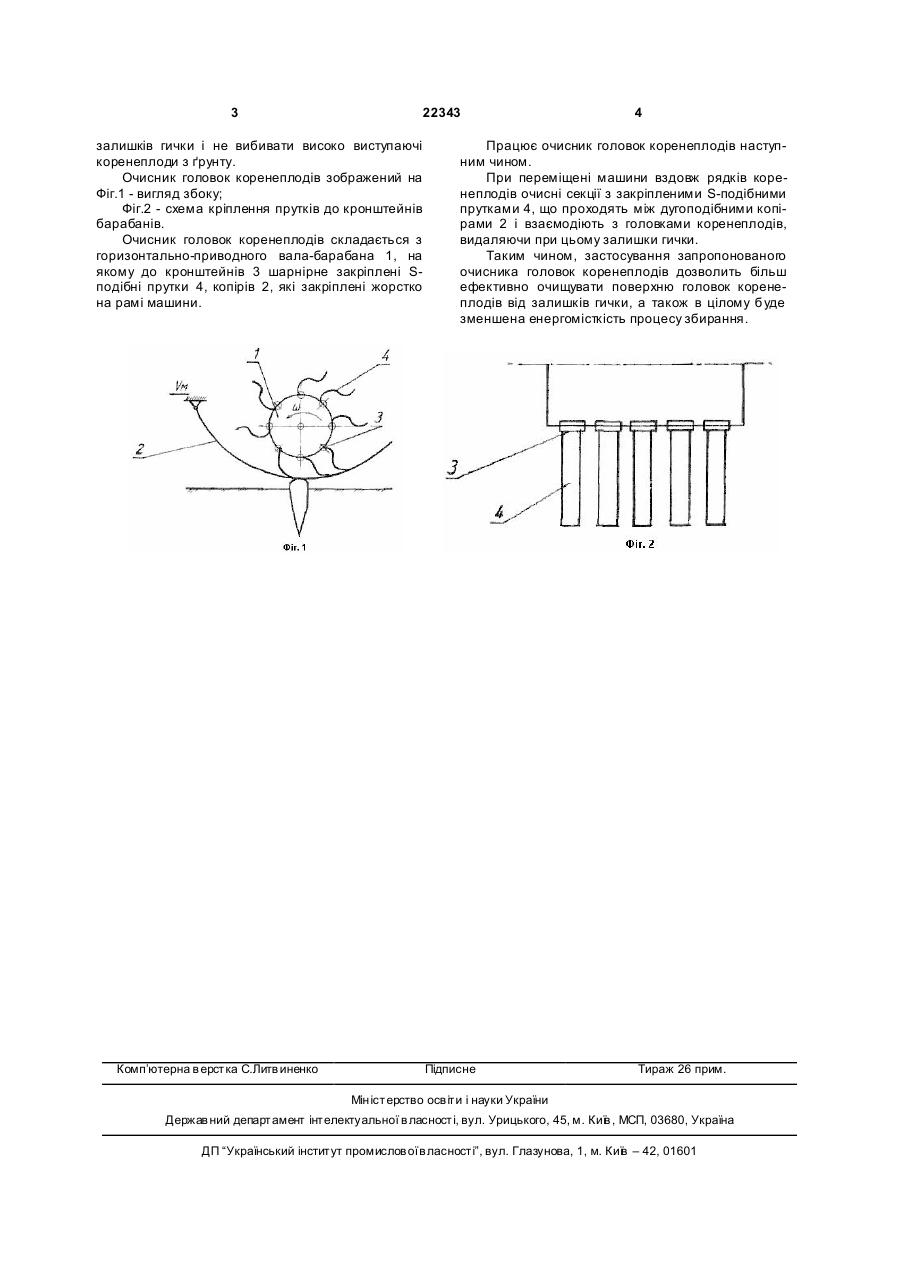

1. Очисник головок коренеплодів, який складається з дугоподібних копірів, що закріплені на загальній рамі, горизонтального привідного вала, на якому змонтовані очисні барабани з S 3 22343 залишків гички і не вибивати високо виступаючі коренеплоди з ґрунту. Очисник головок коренеплодів зображений на Фіг.1 - вигляд збоку; Фіг.2 - схема кріплення прутків до кронштейнів барабанів. Очисник головок коренеплодів складається з горизонтально-приводного вала-барабана 1, на якому до кронштейнів 3 шарнірне закріплені Sподібні прутки 4, копірів 2, які закріплені жорстко на рамі машини. Комп’ютерна в ерстка C.Литв иненко 4 Працює очисник головок коренеплодів наступним чином. При переміщені машини вздовж рядків коренеплодів очисні секції з закріпленими S-подібними прутками 4, що проходять між дугоподібними копірами 2 і взаємодіють з головками коренеплодів, видаляючи при цьому залишки гички. Таким чином, застосування запропонованого очисника головок коренеплодів дозволить більш ефективно очищувати поверхню головок коренеплодів від залишків гички, а також в цілому буде зменшена енергомісткість процесу збирання. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRoot head cleaner
Автори англійськоюBonchyk Vitalii Semenovych
Назва патенту російськоюОчиститель головок корнеплодов
Автори російськоюБончик Виталий Семенович
МПК / Мітки
МПК: A01D 23/02
Мітки: очисник, коренеплодів, головок
